基于STM32的散热风扇设计（Proteus+keil+设计说明书）

芸丿兮

已于 2024-08-04 12:12:15 修改

阅读量5.3k

点赞数 6

分类专栏：嵌入式文章标签： stm32 单片机 proteus

于 2021-06-28 14:34:22 首次发布

本文链接：https://blog.csdn.net/baiduwaimai/article/details/118303190

版权

嵌入式专栏收录该内容

3 篇文章

订阅专栏

文章目录

摘要
环境要求
整体设计电路原理图
四相步进电机
仿真结果
总结

摘要

本文尝试在STM32F103C6微控制器上设计一种比较简单的散热器，通过DS18B20温度传感器实时检测环境温度，并通过LCD1602液晶显示器显示出具体的温度值。此外可以设置一个温度阈值，当检测到环境温度高于阈值时，通过驱动电机转动带动排气扇开始对环境进行散热，当温度降到阈值以下，电机自动停止转动，从而实现一种简单的散热扇设计。这是一个比较简单的STM32的小demo，包含温度传感、LCD液晶显示和电机驱动控制三个模块

环境要求

在这里插入图片描述

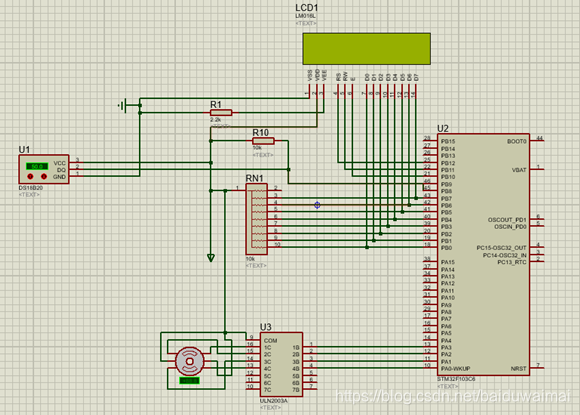

整体设计电路原理图

在这里插入图片描述

设计要求的散热风扇需要采用步进电机来驱动，而电机转动所需要的大电压、大电流的工作环境，单凭STM32芯片是无法满足的，因此需要ULN2003来协助单片机输出大电流、满足电机电压，来驱动电机。ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。

四相步进电机

本次设计采用的电机为传统的四相步进电机
开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。
　　当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。
ULN2003与四相步进电机的连线图如下

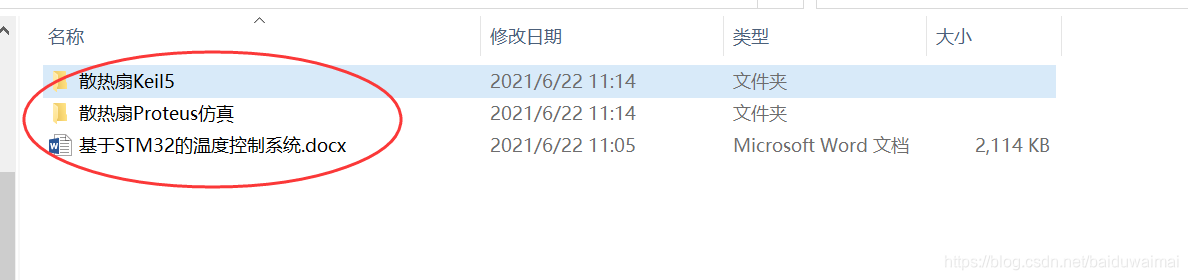

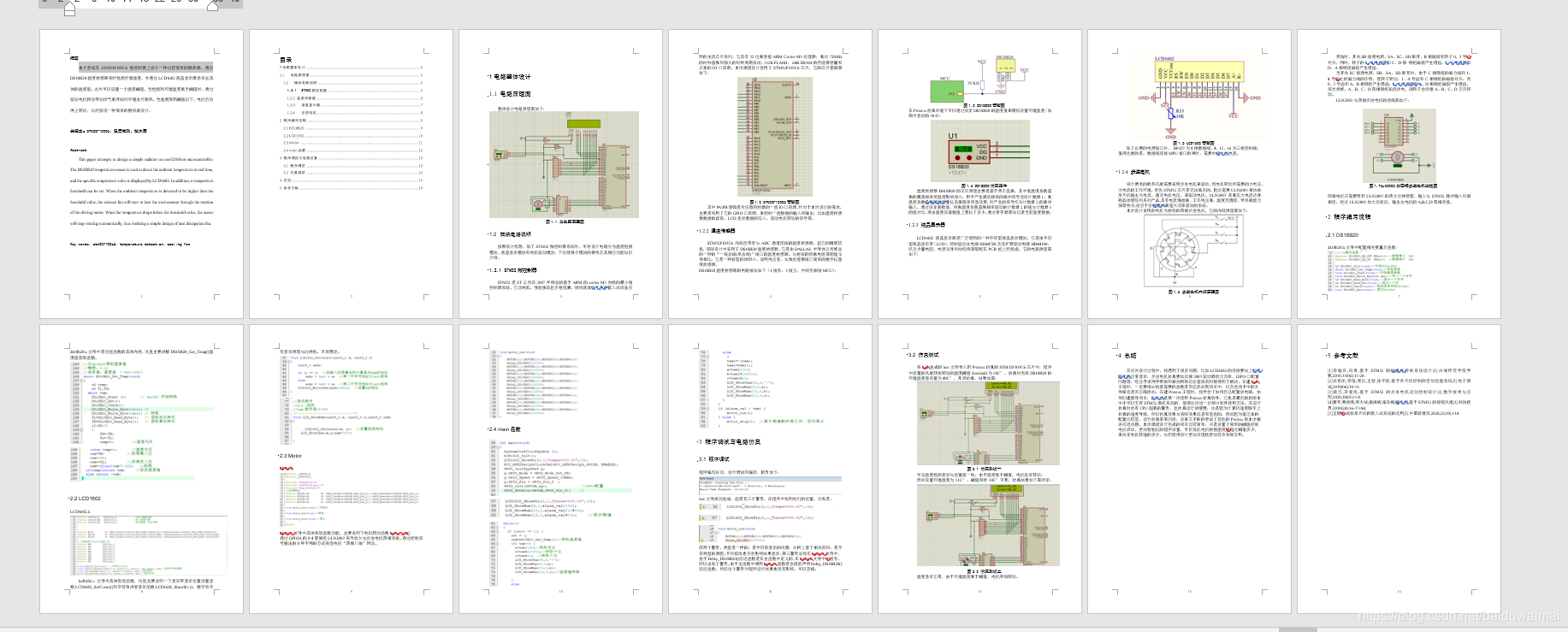

附带的设计报告概况如下：
在这里插入图片描述

仿真结果

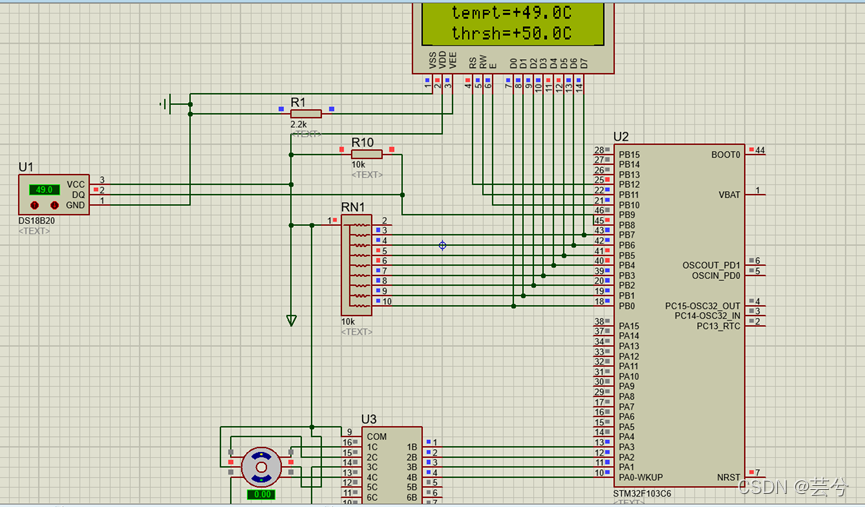

将keil生成的hex文件导入到Proteus仿真的STM32F103C6芯片中，程序中设置的风扇开始转动的温度阈值threshold为50C°，仿真时先将DS18B20的环境温度值设置为49C°，开启仿真，结果如图：

在这里插入图片描述
可见温度检测显示与设置值一致，由于温度低于阈值，电机没有转动。
然后设置环境温度为51C°，阈值保持50C°不变，仿真结果如下图所示：
温度显示正常，由于环境温度高于阈值，电机开始转动。

总结

在这次设计过程中，我遇到了很多问题，比如LCD1602的连接要加上拉排阻才能正常显示，步进电机仿真要加反相2003驱动器放大功率，GIPO口配置问题等，经过寻求同学帮助和相关网络论坛查阅资料都得到了解决；在建keil工程时，一定要细心检查需要的函数是否已添加到项目中，以及选项卡中的文件路径是否正确添加；在建Proteus工程时，我学会了如何自己配置供电路，如何创建固件项目；此外这是第一次使用Proteus仿真软件，它也是最近的新版本中才可以支持STM32微机系统的，值得往后进一步探讨软件使用方法。在运行仿真时会有CPU超载的警告，且仿真运行很缓慢，这是因为计算机速度跟不上仿真的速度导致，所以仿真效果与实际效果还是有差别的，然后因为笔记本的配置比较差，运行仿真常常闪退，后来又不断的尝试了其他的Proteus版本才解决闪退问题。
