硬件设计-散热风扇的电路设计

1.cpu风扇

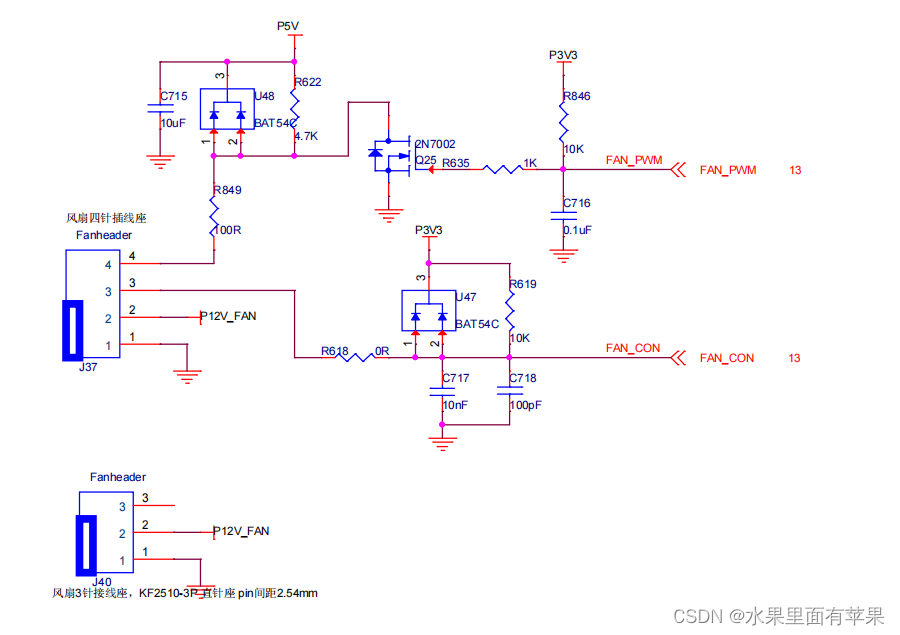

1. 电脑主板上一般会有另种散热风扇的控制，一个是带PWM调速和反馈信号，还有一个是不带PWM调速。
2. 一般是12V供电，对外的12V需要接磁珠进行隔开。
3. PWM控制部分通过mos管对外实现电平的pwm控制，在通过二极管进行电压的钳位。
4. 反馈信号通过二极管钳位输入，进行稳压保护。


2.散热风扇

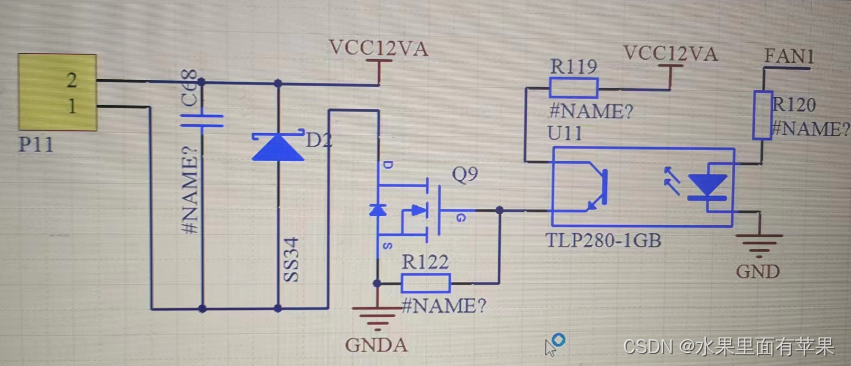

1. D2是续流二极管，C68是稳压与滤波，Q9起到开关通断的作用。光耦进行信号的隔离与电平匹配。
