本文档记录了在ROCKCHIP RK3399平台上，使用Android 7.1.2系统配置EDP屏幕遇到的问题及解决办法。包括带宽不足导致的黑屏问题，以及PWM响应失败的故障排查，涉及硬件连接、驱动配置和DTS设置。解决方案包括调整VOP资源分配，检查GPIO复用和背光节点设置，以及确认EDP屏线路接触。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

Platform: ROCKCHIP
Chip: RK3399
OS: Android7.1.2
Kernel: 4.4.126

edp屏添加
edp驱动被分成两个文件，一个是rk驱动文件： analogix_dp-rockchip.c, 另一个是drm驱动文件analogix_dp_core.c

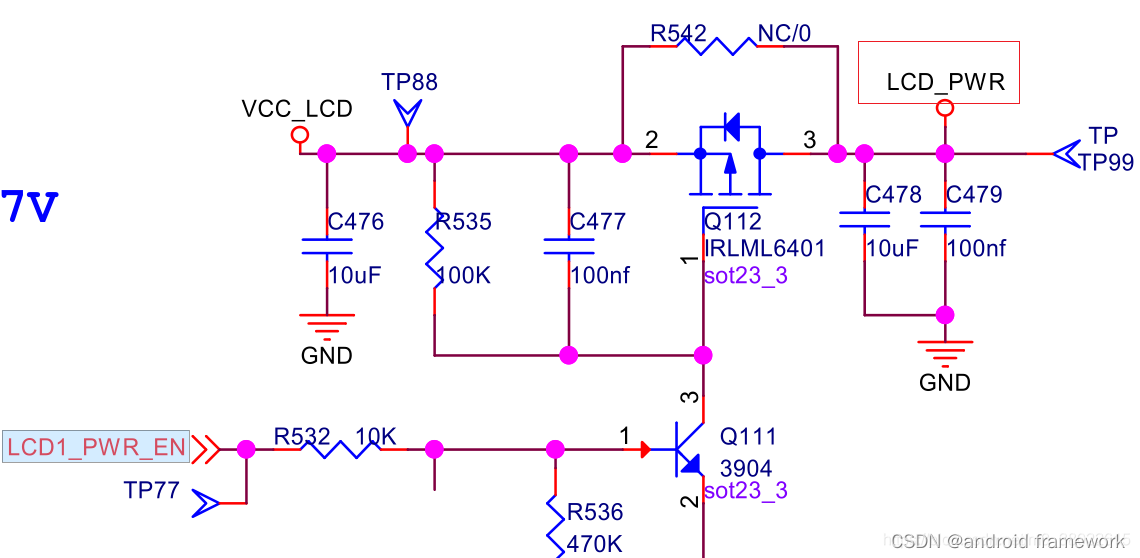

1.硬件原理图：

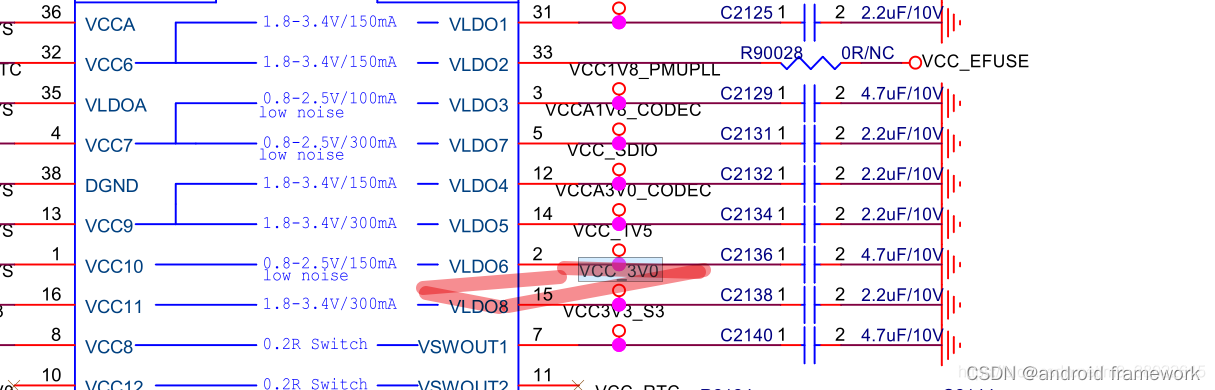

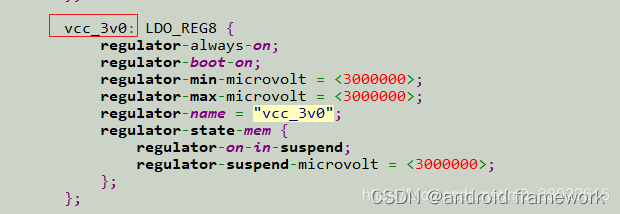

电源IO对应gpio1_b5，gpio1_b5所在模块的电源供电是VCC_3V0,在rk808电源模块对应VLDO8，在对应dtsi里查找其名称
对应流程如下

在这里插入图片描述

EDP屏硬件直接按照上电时序连接好控制，软件无需干预。
EDP_HPD pin可接可不接。

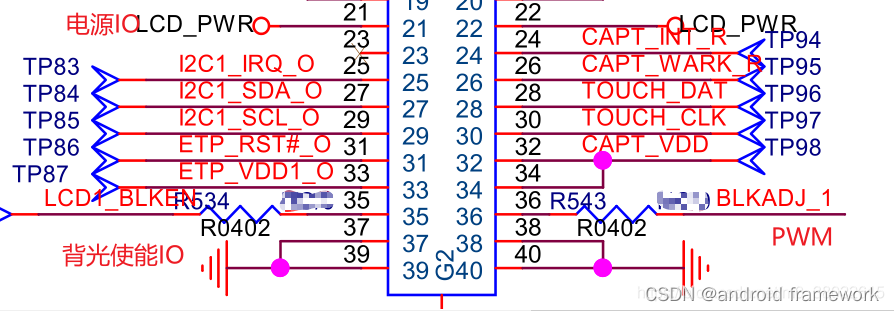

所以要做的就是配置edp屏的背光使能脚以及edp屏的供电脚, 对应的是GPIO4_D6与GPIO1_B5

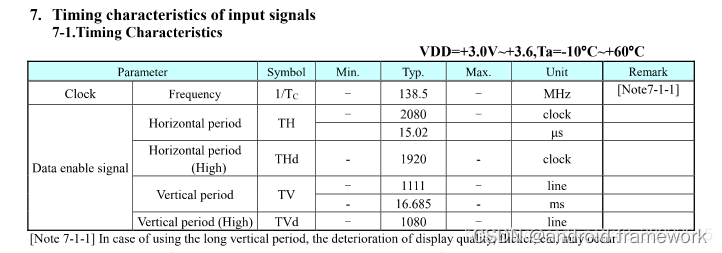

eDP屏参数
在这里插入图片描述

3.板级dts配置

edp_panel: edp-panel {
```
  status = "disabled";
```
```
  ports {
```
```
  	panel_in_edp: endpoint {
```

  		remote-endpoint = <&edp_out_panel>;

```
  	};
```
```
  };
```
};

+&edp {

force-hpd;
status = “okay”;
ports {
```
  edp_out: port@1 {
```
```
  	reg = <1>;
```
```
  	#address-cells = <1>;
```
```
  	#size-cells = <0>;
```
```
  	edp_out_panel: endpoint {
```
```
  		reg = <0>;
```
```
  		remote-endpoint = <&panel_in_edp>;
```
```
  	};
```
```
  };
```
};
+};

+&edp_panel {

status = “okay”;
compatible = “lg,lp079qx1-sp0v”,“simple-panel”;//
backlight = <&backlight>;
//enable-gpios = <&gpio4 30 GPIO_ACTIVE_HIGH>;//gpio4_c6 backlight使能
enable-delay-ms = <120>;
power-supply = <&vcc_lcd>;
edp_disp_timings: display-timings {
```
  native-mode = <&timing2>;
```
```
  timing2: timing2 {
```
```
  	clock-frequency = <139000000>;
```
```
  	hactive = <1920>;
```
```
  	vactive = <1080>;
```
```
  	hfront-porch = <60>;
```
```
  	hsync-len = <40>;
```
```
  	hback-porch = <60>;
```
```
  	vfront-porch = <13>;
```
```
  	vsync-len = <5>;
```
```
  	vback-porch = <13>;
```
```
  	hsync-active = <0>;
```
```
  	vsync-active = <0>;
```
```
  	de-active = <0>;
```
```
  	pixelclk-active = <0>;
```
```
  };
```
};
+};

+&route_edp {

status = “okay”;
connect = <&vopb_out_edp>;
};

+&edp_in_vopb {

status = “okay”;
+};
+&edp_in_vopl {
status = “disabled”;
+};

所遇问题

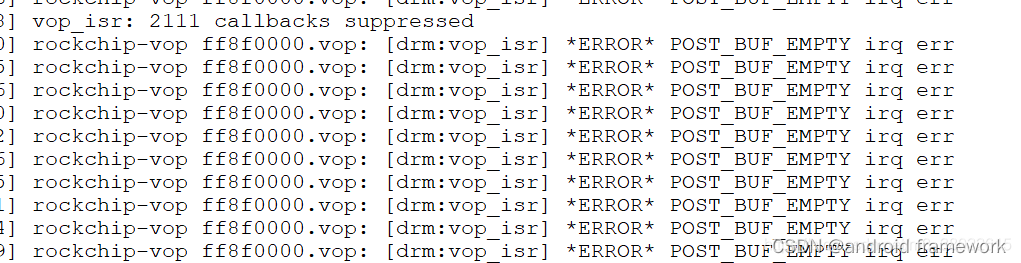

1.edp屏：当时我用的是hdmi+edp屏，设备uboot有显示，起kernel后，黑屏没输出
设备刷屏打印：
rockchip-vop ff8f0000.vop: [drm:vop_isr] ERROR POST_BUF_EMPTY irq err
在这里插入图片描述

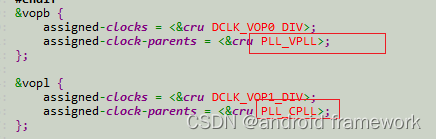

原因：表示带宽不足，要调整vopl与vopb,ff8f0000–对应vopl，绑定的是hdmi，出现带宽不足，

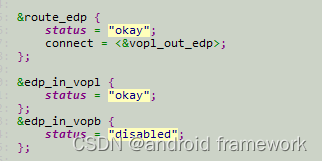

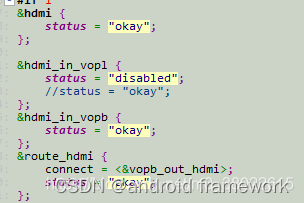

解决：hdmi绑定vopb ;edp绑定vopl
在这里插入图片描述

2.pwm没回应设备起不来
设备刷屏打印：
rockchip_dp_component_ops): -517
17:33:17[ 4.035073] rockchip-drm display-subsystem: master bind failed: -517
17:33:17[ 4.036974] panel-simple edp-panel: failed to find backlight: -517
17:33:17[ 4.038823] rockchip-drm display-subsystem: devfreq is ready
17:33:17[ 4.039073] mmc2: queuing unknown CIS tuple 0x80 (2 bytes)
17:33:17[ 4.039459] rockchip-vop ff900000.vop: missing rockchip,grf property
17:33:17[ 4.039964] rockchip-vop ff900000.vop: unable to request PWM
17:33:17[ 4.040073] rockchip-drm display-subsystem: bound ff900000.vop (ops vop_component_ops)
17:33:17[ 4.040337] rockchip-vop ff8f0000.vop: missing rockchip,grf property
17:33:17[ 4.040629] mmc2: queuing unknown CIS tuple 0x80 (3 bytes)
17:33:17[ 4.040753] rockchip-vop ff8f0000.vop: unable to request PWM
17:33:17[ 4.040932] rockchip-drm display-subsystem: bound ff8f0000.vop (ops vop_component_ops)
17:33:17[ 4.041523] rockchip-drm display-subsystem: failed to bind ff970000.edp (ops
原因：有两个情况1.backlight没使能，没找到backlight节点 2.backlight的使能管脚被其他处用到（管脚被重复用）
解决：找到对应的节点加上正确的gpio即可，其他处有引用的看是否写错或者没用到的屏掉
3.设备闪屏或设备黑屏打印如下
AUX CH command reply failed!
analogix_dp_read_byte_from_dpcd: Aux Transaction fail!
analogix_dp_read_byte_from_dpcd: Aux Transaction fail!
原因：edp屏线路接触不良导致没应答
解决：测电路是否能通
————————————————
