EVE-NG详细安装使用指南（二）—— 常见镜像的导入

一、支持的镜像类型

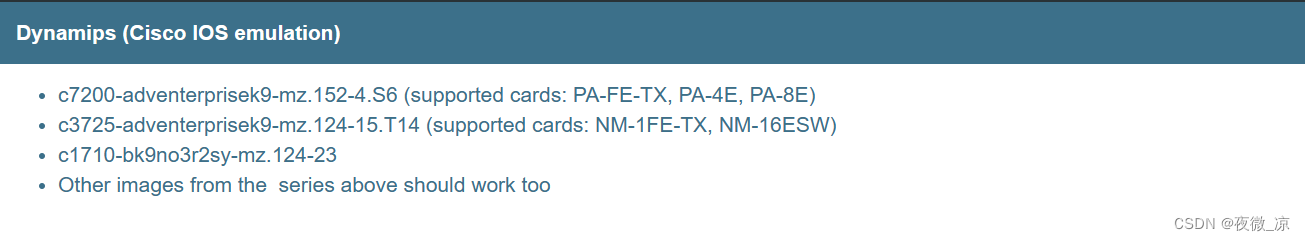

1、Dynamips镜像

        当前支持的镜像（如下图）

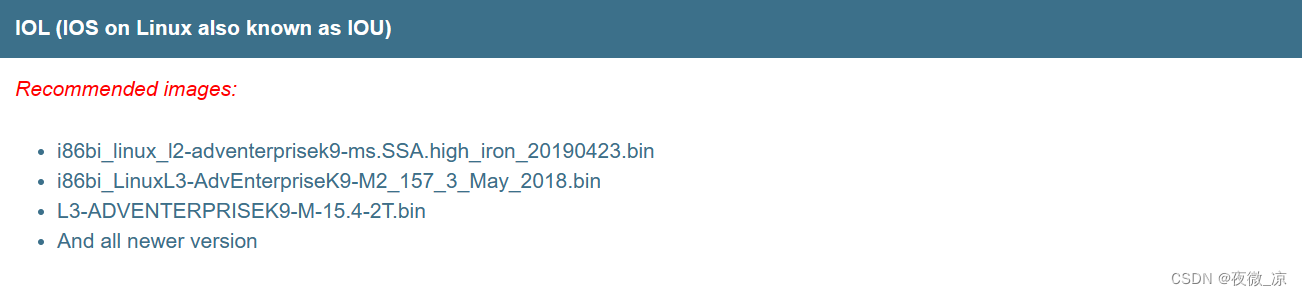

2、IOL/IOU镜像

        当前支持的镜像（如下图）



3、Qemu镜像（最常见）

        当下见得最多，也用的最多的镜像文件，支持各大厂商（如华为、思科、华三、锐捷等大部分厂家）设备镜像，详情见官网（qemu支持镜像）。该文只对此镜像进行导入使用

二、镜像的导入使用（华为镜像）

1、镜像文件的下载准备

1）渠道一（EVE-NG中文网）：

        谷歌云盘：https://pan.eve-ng.cn/Line2

2）渠道二（自整理）：

        链接：https://pan.baidu.com/s/1iUxMVG354hWqeZNxtOvfXA
        提取码：e2i5

2、镜像文件的导入

1）前置了解：

        iol镜像位置：/opt/unetlab/addons/iol/bin

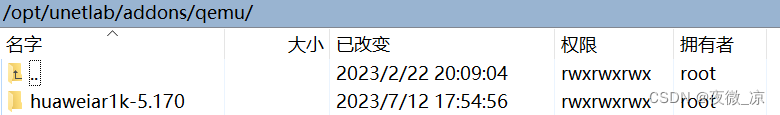

        qemu镜像位置：/opt/unetlab/addons/qemu

                镜像文件一般以.qcow或.qcow2结尾（好像也有以.img结尾的，但最后都会改成qcow或qcow2），放在自己创建的文件夹中，该文件夹名称一般为 '设备名称' + ' - ' + '版本号'三部分构成，并且该文件名的第一部分必须与模版文件名相同，才能被识别成镜像

                示例：/opt/unetlab/addons/qemu/huaweiar1k-5.170/virtioa.qcow2

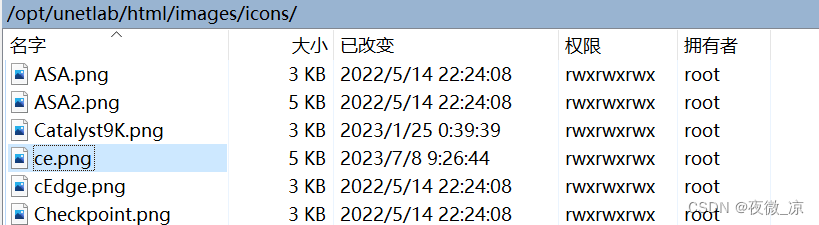

        设备图标位置：/opt/unetlab/html/images/icons

                一般以png或者是jpg图片，直接导入即可，没有严格的命名要求，最好是与设备名相同，好区分

                示例：/opt/unetlab/html/image/icons/ce.png

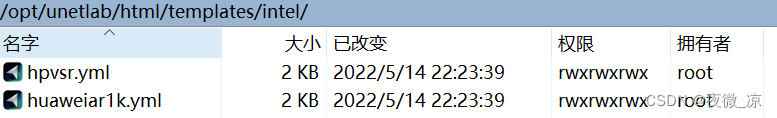

        设备模版位置：/opt/unetlab/html/templates

                路径下有amd和intel两个文件夹，根据自己的cpu设备品牌对应，模版一般以.yml结尾，注：模版文件名应与镜像文件夹的第一部分相同，这样镜像文件才能被识别成镜像

                示例：

模版：/opt/unetlab/html/templates/intel/huaweiar1k.yml

镜像：/opt/unetlab/addons/qemu/huaweiar1k-5.170/virtioa.qcow2

        设备脚本位置：/opt/unetlab/scripts

                常见的一般以.py结尾，用来给部分设备镜像导入配置用。

2）导入镜像

        推荐使用一些可视化ftp连接工具（例如winscp等），方便操作

        WinSCP：https://winscp.net/eng/index.php

        第一步：创建文件夹，并按要求命名

        第二步：导入下载的镜像文件

        第三步：有模版图标啥的的按路径按要求导入，初始导入时非必须

3、修正文件权限

        导入镜像一系列文件后，需要使用下面这条命令修正新上传的镜像文件的权限

root@eve-ng:~# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions

4、测试使用

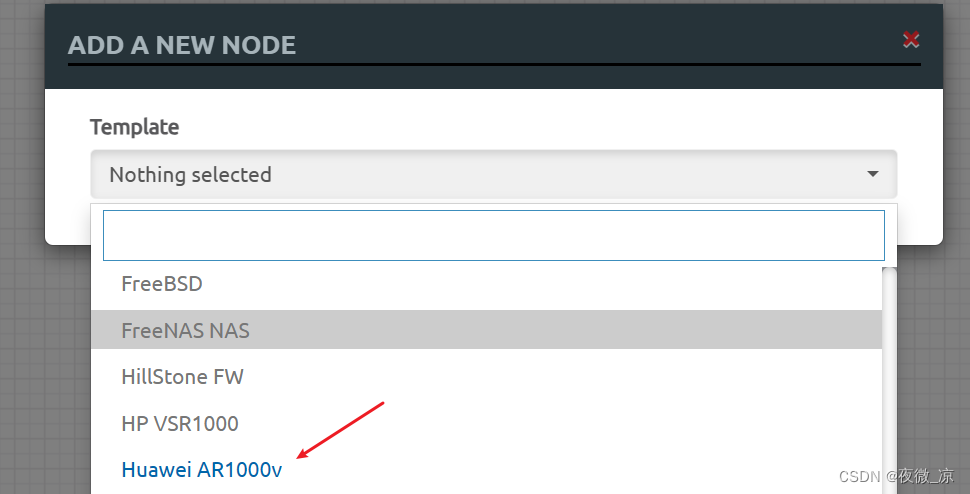

        上传镜像后，在lab平台上右击点击新建节点就可以看到自己新导入的节点了

         点击设备，弹出相关默认配置选项

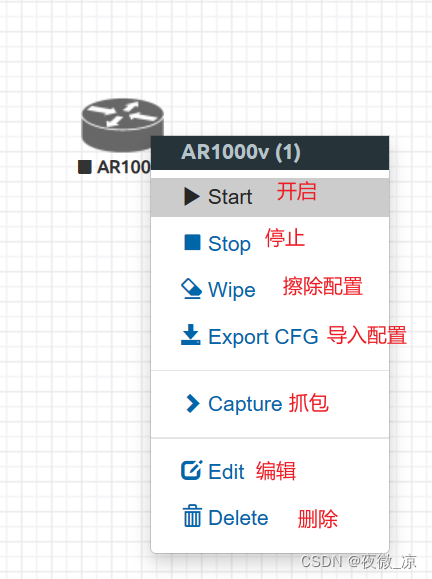

         点击保存，单击或者右击选项启动设备

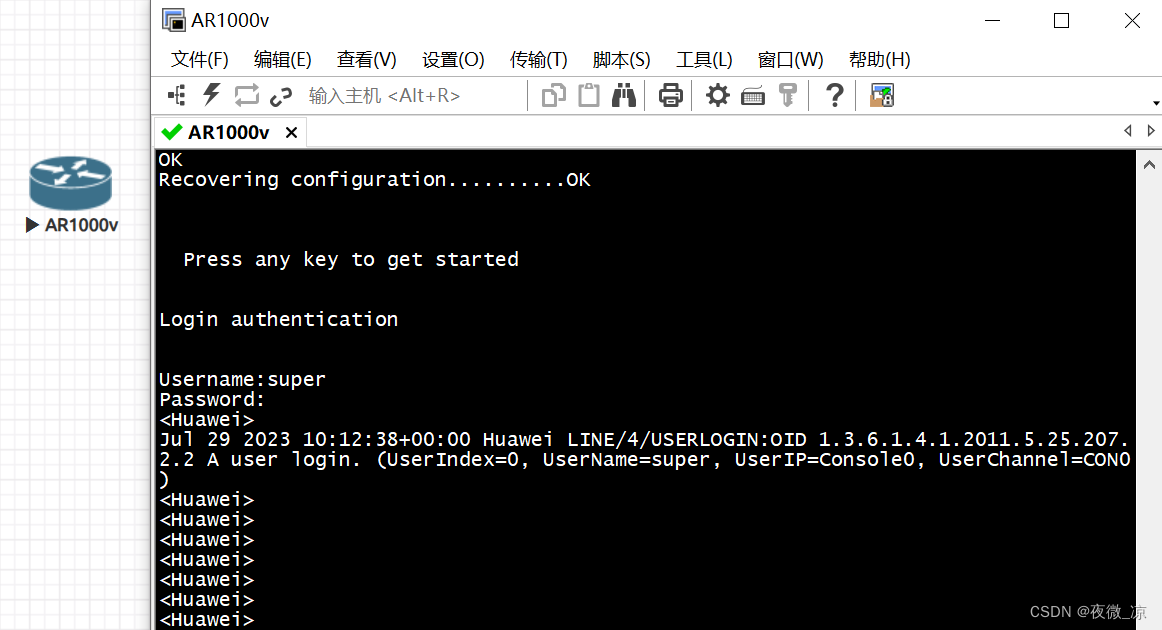

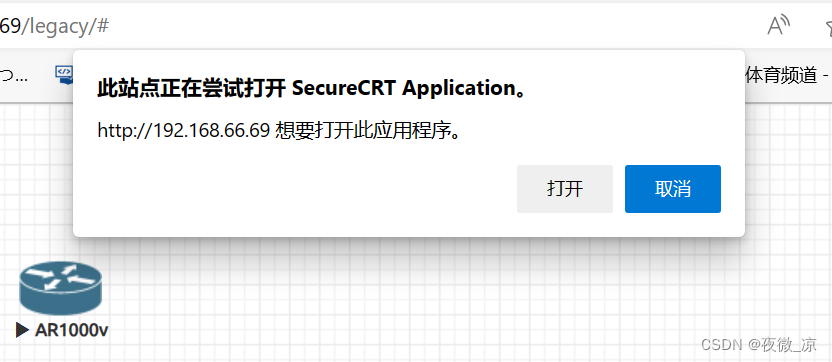

         单击打开的设备链接登录软件CRT，等待启动（启动时间普遍偏长）

         启动成功后，输入需要的账户密码（华为AR1000v默认账户密码都是super），就能愉快的敲命令了[嘿咻]

 三、总结

         总的来说，EVE-NG镜像导入并不复杂，只要一步一步来，马上就能成功。还有就是对于本文章来说，可能有些宝子们AR1000v有可能启动不成功（一直重复循环启动），可以尝试改变一下cpu核数和ram内存试一下
