用PWM实现DAC功能

现在单片机型号很多，但是内部拥有12位DAC且性价比较高的芯片恨少，导致在芯片选型时，捉襟见肘。没办法，就想着用PWM实现DAC的功能，这只是初步理论，还没有实践过，先贴出来，后续实现再看效果如何吧。

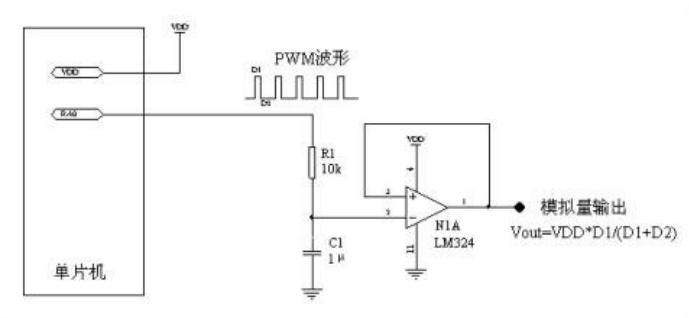

1，如下图，改方式元器件少，但精度低，文波大一点

输出的模拟量电压Vout=VDD*D1/ （D1+D2）。该输出电压带有纹波，当RC值足够大时，该纹波值几乎为零。

为进一步减小纹波，可使用两级RC滤波。 此处LM324作为一个跟随器，提高电路的负载能力。

2，高精度PWM DAC电路

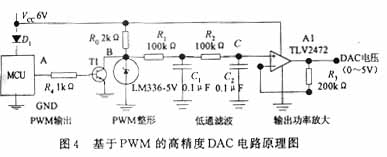

图4的电路在图3电路的基础上增加了开关管T1、基准电压源LM3365和输出放大器TL V2472。MCU从A点输出的PWM波驱动T1的栅极，T1按照PWM的周期和占空比进行开关。T1为低 导通电阻和开关特性好的开关管，如IRF530［4］，其典型导通电阻小于0.16 Ω，而截止电阻却非常大，与T1并联的为基准电压LM3365。图4的B点将得到理想的 PWM波形，即：VH=5 V，VL=0 V，波形为方波。A点的PWM波，经过整形得到B点理想PWM波，B点的PWM波再经过两级阻容滤波在C点得到直流分量，即MCU输出的调制PWM波在C 点得到解调，实现了DAC功能。根据式(2)可知，C点的电压为(5 ×n/N)V，为0～5 V之间的电压。由于放大器A1的输入阻抗很大，二级阻容滤波的效果很好，C点的电压纹波极小，满足高精度要求。输出放大器采用TLV2472，工作在电压 跟随器方式，他是一个RailtoRail放大器，他的输出电压的跨度几乎等于电源电压幅度，因此可以得到0 V的电压输出，克服了一般放大器（如LM324,TL071等）输出电压跨度比电源电压范围小1 V左右这一缺点。图4与图3还有一点重要的不同是，图4的电源电压为6 V，而图3为5 V。图4中在MCU接电源电压中串联了二极管，他起降压的作用，因为一般的MCU工作电源范围为4.5～5.5 V之间。图4中采用电源电压为6 V是为了保证LM336 5能正常工作。
