网卡常用高级属性

背景：

在使用时低像素工业相机，较为常见的接口为USB和GigE接口，GigE接口的使用前需要检查本机IP和子网掩码，网卡的高级属性设置也不容忽视，错误的设定，可能无法进行全双工的千兆通讯。

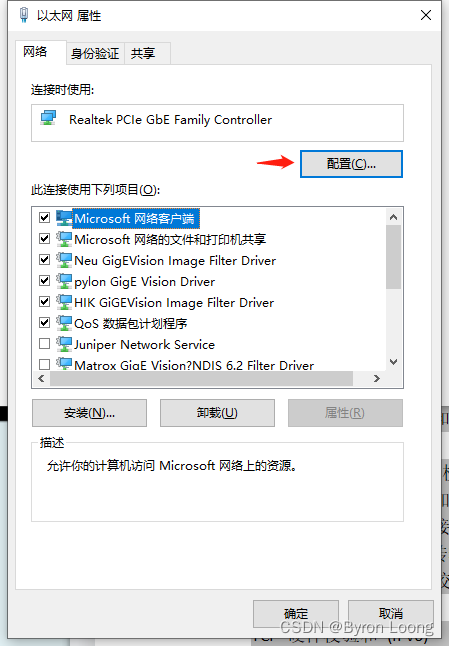

设定方法

详细解析

Advanced EEE:低功率高速通信标准,建议关闭
ARP减负：Address Resolution Protocol”（地址解析协议）
Gigabit Lite = 500 mbps 带宽，低千兆模式
硬件校验和（Checksum Offload），默认是Rx & Tx 开启的 ，这是启用网卡的硬件校验数据包功能， 分担处理器的处理任务， 减少高速传输数据时CPU的占用率

power saving mode：节能模式，一般情况下建议关闭

TCP 硬件校验和 (IPv4) （TCP Checksum Offload(IPv4)）
设置硬件加速TCP校验和 (IPv4)
选项 说明
关闭 关闭硬件加速TCP校验和(IPv4)
Rx & Tx 开启 启用硬件加速接收端及传输端TCP校验和(IPv4)(默认值)
Rx 开启 启用硬件加速接收端TCP校验和(IPv4)
Tx 开启 启用硬件加速传输端TCP校验和 (IPv4)
据说很多程序因为网卡校验和问题造成连接问题，建议：关，校验还是用cpu。

TCP 硬件校验和 (IPv6) （TCP Checksum Offload(IPv4)）
设置硬件加速TCP校验和 (IPv6)
选项 说明
关闭 关闭硬件加速TCP校验和(IPv6)
Rx & Tx 开启 启用硬件加速接收端及传输端TCP校验和(IPv6)(默认值)
Rx 开启 启用硬件加速接收端TCP校验和(IPv6)
Tx 开启 启用硬件加速传输端TCP校验和(IPv6)
据说很多程序因为网卡校验和问题造成连接问题，建议：关，校验还是用cpu。

UDP 硬件校验和 (IPv4)（UDP Checksum Offload(IPv4)）
设置硬件加速UDP校验和 (IPv4)
选项 说明
关闭 关闭硬件加速UDP校验和(IPv4)
Rx & Tx 开启 启用硬件加速接收端及传输端UDP校验和(IPv4)(默认值)
Rx 开启 启用硬件加速接收端UDP校验和(IPv4)
Tx 开启 启用硬件加速传输端UDP校验和(IPv4)
据说很多程序因为网卡校验和问题造成连接问题，建议：关，校验还是用cpu。

UDP 硬件校验和 (IPv6) (IPv4)（UDP Checksum Offload(IPv6)）
设置硬件加速UDP校验和 (IPv6)
选项 说明
关闭 关闭硬件加速UDP校验和(IPv6)
Rx & Tx 开启 启用硬件加速接收端及传输端UDP校验和(IPv6)(默认值)
Rx 开启 启用硬件加速接收端UDP校验和(IPv6)
Tx 开启 启用硬件加速传输端UDP校验和(IPv6)
据说很多程序因为网卡校验和问题造成连接问题，建议：关，校验还是用cpu。

VLAN ID:虚拟局域网标识;帮助用户配置隔离运行在Hyper-V上的虚拟机的虚拟网络。

Wake on magic packet when system：魔术包唤醒系统
传输缓冲区:发送的数据先放在发送缓冲区中

大量传送减负 (IPv4)(Large Send Offload(IPv4))
设置网络控制器硬件加速IPv4数据包切割功能
选项 说明
开启 开启IPv4大量传送减负 (默认值)
关闭 关闭IPv4大量传送减负
大量传送减负是用网卡硬件分割TCP数据包,但其实只有关闭它才可以发挥网卡的真正性能，cpu占用率会提升，但不明显。网络处理速度会快一些。
这个一定要关，比如xp mode和win7主机局域网传文件慢就是这个造成的

大量传送减负 (IPv6) (Large Send Offload(IPv6))
设置网络控制器硬件加速IPv6数据包切割功能
选项 说明
开启 开启IPv6大量传送减负 (默认值)
关闭 关闭IPv6大量传送减负
这个一定要关，比如xp mode和win7主机局域网传文件慢就是这个造成的

关机网络唤醒
设置关机后可从网络唤醒
选项 说明
开启 开机关机后网络唤醒
关闭 关闭关机后网络唤醒(默认值)

接收端调整
接收端调整(Received Side Scaling, RSS)是一种动态指派多核心处理器接收数据包的负载均衡机制，借由调整多核心处理器处理接收数据包以达到多核心系统的处理器负载均衡。
选项 说明
开启 开启接收端调整 (默认值)
关闭 关闭接收端调整
注意：
RTL8168C及RTL8102E系列网络控制器才支持接收端调整。

接收端调整最大伫列：

接收端缓冲区(Receive Buffers)
设置接收端缓冲区 选项 范围
缓冲区大小 1~512 (默认值:512)
建议：开最大。

节能以太网络：

巨型帧(Jumbo Frame)
Ethernet的数据最大传输单元定义为1500字节，数据长度大于1500字节封包即称为巨型帧，此选项可以调整Ethernet封包內所带数据的长度
选项 说明
2KB 最大传输单元 设置巨型帧为2K字节
3KB 最大传输单元 设置巨型帧为3K字节
4KB 最大传输单元 设置巨型帧为4K字节
5KB 最大传输单元 设置巨型帧为5K字节
6KB 最大传输单元 设置巨型帧为6K字节
7KB 最大传输单元 设置巨型帧为7K字节
8KB 最大传输单元 设置巨型帧为8K字节
9KB 最大传输单元 设置巨型帧为9K字节
关闭 禁用巨型帧(默认值)
注意:启用巨型帧选项，网络控制器另一端所连接的网络设备也需支持巨型帧

连接速度/双工模式(Speed & Duplex)
切换连接速度和双工模式
选项 说明
自动侦测 自动侦测连接网络的连接速度和双工模式(默认值)
10Mbps半双工 设置为 10Mbps半双工连接模式
10Mbps全双工 设置为 10Mbps全双工连接模式
100Mbps半双工 设置为 100Mbps半双工连接模式
100Mbps全双工 设置为100Mbps全双工连接模式
1000Mbps全双工 设置为1000Mbps全双工连接模式 (*)
注意：RTL8101E、RTL8102E及RTL8139系列网络控制器为10/100 Mbps，所以并不支持1000 Mbps的连接速度。

FlowControl(流控制)：允许暂时停止传输数据包以适应接收端速度
选项 说明
开启 开启流控制 (默认值)
关闭 关闭流控制
据说开流控制会导致掉线，关

Wake on Magic Packet（魔术封包唤醒）：
AMD公司的一项技术，网络发送(magic packet)数据包到某网卡，唤醒计算机的。

网络地址（Priority & VLAN）
改变网络控制器MAC地址
默认值：不存在

优先级和VLAN
IEEE 802.1Q数据包信息用以表示每一个数据包的优先级和其所属的虚拟局域网，设置这个选项可以启用硬件加速优先级数据包传输或加入虚拟局域网识别标志
选项 说明
优先级 & VLAN 关闭 关闭优先级传输和虚拟局域网
优先级 & VLAN 开启 开启优先级传输和虚拟局域网 (默认值)
优先级开启 开机优先级传输
VLAN 开启 开启虚拟局域网硬件标志功能

网络唤醒和关机连接速度：关机时网卡通讯的速率

中断调整(interrupt moderation)
根据网络的流量状况，动态调整发起处理器中断的频率
选项 说明
开启 开启中断调整合适化 (默认值)
关闭 关闭中断调整合适化
建议：关

自动关闭Gigabit：自动关闭千兆

以上收纳部分，不同网卡对应是属性可能会有不同，详细可以阅读对应网卡提供的说明书。
