基于51单片机DS1302电子时钟 闹钟控制系统

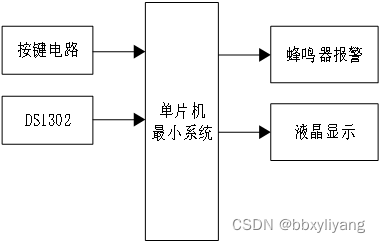

一、系统方案

本设计采用STC89C52单片机作为主控器，DS1302计时，液晶1602显示时间，按键设置，到达闹钟时间，蜂鸣器报警。

二、硬件设计

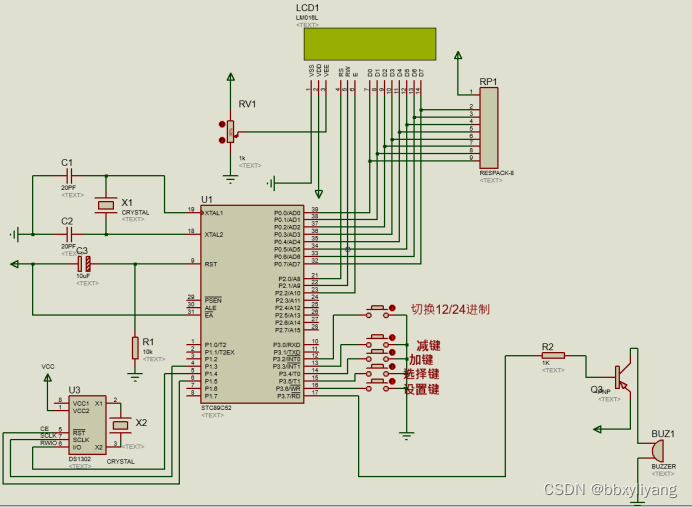

原理图如下：

三、单片机软件设计
1、首先是系统初始化：
/定时器0初始化程序**/
void init_time0()
{
EA = 1; //开总中断
TMOD = 0X12; //定时器0、工作方式1
TH1= 0X3C;
TL1 = 0XB0; //50ms
ET1 = 1; //开定时器0中断
TR1 = 1; //允许定时器0定时
TH0=0x00; //重载值
TL0=0x00; //初始化值
ET0=1; //开中断
TR0=1;
PT1=1;

}
2、液晶显示程序
/延时函数*/
void delay_uint(uint q)
{
while(q–);
}

/lcd1602写命令函数*/
void write_com(uchar com)
{
e=0;
rs=0;
rw=0;
P0=com;
delay_uint(3);
e=1;
delay_uint(25);
e=0;
}

/lcd1602写数据函数*/
void write_data(uchar dat)
{
e=0;
rs=1;
rw=0;
P0=dat;
delay_uint(3);
e=1;
delay_uint(25);
e=0;
}

/lcd1602初始化设置*/
void init_1602() //lcd1602初始化设置
{
write_com(0x38);
write_com(0x0c);
write_com(0x06);
}

/lcd1602上显示两位十进制数*/
void write_sfm2_ds1302(uchar hang,uchar add,uchar date)
{
if(hang==1)
write_com(0x80+add);
else
write_com(0x80+0x40+add);
write_data(table_num[date/16]);
write_data(table_num[date%16]);
}

/lcd1602上显示这字符函数*/
void write_string(uchar hang,uchar add,uchar p)
{
if(hang==1)
write_com(0x80+add);
else
write_com(0x80+0x40+add);
while(1)
{
if(p == ‘\0’) break;
write_data(p);
p++;
}
}
/控制光标函数/
void write_guanbiao(uchar hang,uchar add,uchar date)
{
if(hang==1)
write_com(0x80+add);
else
write_com(0x80+0x40+add);
if(date == 1)
write_com(0x0f); //显示光标并且闪烁
else
write_com(0x0c); //关闭光标
}

/开机液晶显示函数 初始化液晶的内容****************/
void init_1602_dis_csf() //初始化液晶
{

write_string(1,0," 00:00:00       ");

}

3、按键检测程序

void key() //独立按键程序
{

if(s1==0)
{
	delay_1ms(5);
	if(s1==0)
	{
		while(!s1);
		key_can = 4;
	}
 }
 if(s2==0)
{
	delay_1ms(5);
	if(s2==0)
	{
			while(!s2);
			key_can = 3;

	}
 }
if(s3==0)
{
	delay_1ms(5);
	if(s3==0)
	{
			while(!s3);
			key_can = 2;
	}
 }
if(s4==0)
{
	delay_1ms(5);
	if(s4==0)
	{
			while(!s4);
			key_can = 1;

	}
 }
	if(s5==0)
{
	delay_1ms(5);
	if(s5==0)
	{
			while(!s5);
			key_can = 5;
			flag=!flag;
	}
 }

}
4、核心算法程序
/写一个数据到对应的地址里**/
void write_ds1302(uchar add,uchar dat)
{
rst = 1; //把复位线拿高
for(i=0;i<8;i++)
{ //低位在前
clk = 0; //时钟线拿低开始写数据
io = add & 0x01;
add >>= 1; //把地址右移一位
clk = 1; //时钟线拿高
}
for(i=0;i<8;i++)
{
clk = 0; //时钟线拿低开始写数据
io = dat & 0x01;
dat >>= 1; //把数据右移一位
clk = 1; //时钟线拿高
}
rst = 0; //复位线合低
clk = 0;
io = 0;
}

/从对应的地址读一个数据出来**/
uchar read_ds1302(uchar add)
{
uchar value,i;
rst = 1; //把复位线拿高
for(i=0;i<8;i++)
{ //低位在前
clk = 0; //时钟线拿低开始写数据
io = add & 0x01;
add >>= 1; //把地址右移一位
clk = 1; //时钟线拿高
}
for(i=0;i<8;i++)
{
clk = 0; //时钟线拿低开始读数据
value >>= 1;
if(io == 1)
value |= 0x80;
clk = 1; //时钟线拿高
}
rst = 0; //复位线合低
clk = 0;
io = 0;
return value; //返回读出来的数据
}

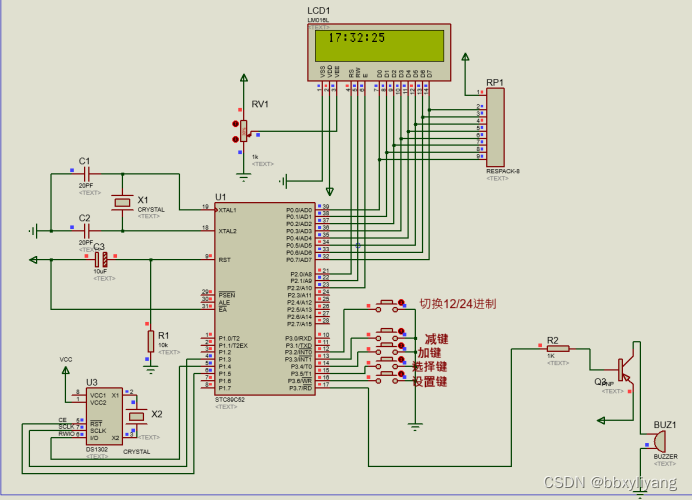

四、proteus仿真设计
Proteus软件是一款应用比较广泛的工具，它可以在没有硬件平台的基础上通过自身的软件仿真出硬件平台的运行情况，这样就可以通过软件仿真来验证我们设计的方案有没有问题，如果有问题，可以重新选择器件，连接器件，直到达到我们设定的目的，避免我们搭建实物的时候，如果当初选择的方案有问题，我们器件都已经焊接好了，再去卸载下去，再去焊接新的方案的器件，测试，这样会浪费人力和物力，也给开发者带来一定困惑，Proteus仿真软件就很好的解决这个问题，我们在设计之初，就使用该软件进行模拟仿真，测试，选择满足我们设计的最优方案。最后根据测试没问题的仿真图纸，焊接实物，调试，最终完成本设计的作品。
