AD软件中的那些事

在我们使用ALTIUM Designer 进行项目开发时，原理图编译对于硬件工程师来说是必不可少的步骤也是帮助检查设计中存在问题的一件利器。可是我们真的会使用吗？用的不好太过于自信真是欲哭无泪。

问题描述

在板子焊接元件后，开始调试，带EN脚的电源IC无电压输出。不妙，不会是PCB上没连接吧。打开文件查看果不其然，明明编译过了没问题怎么会没连接呢？？？

分析

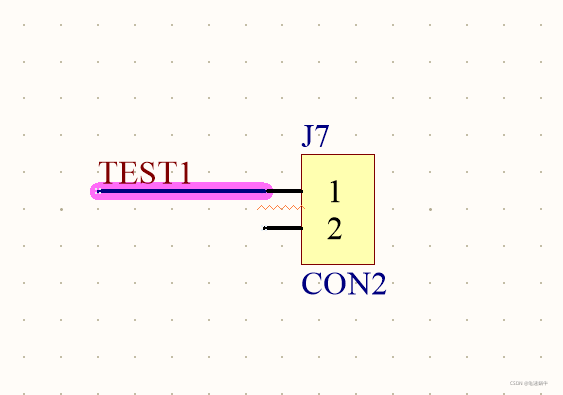

带着疑惑新建原理图分析问题原因。如图添加一个网络命名test1.

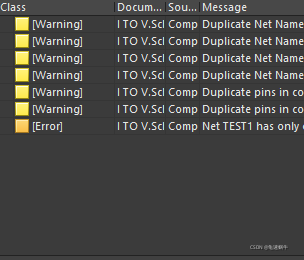

进行原理图编译不出意外报错，提示 Net TEST1 has only one pin。

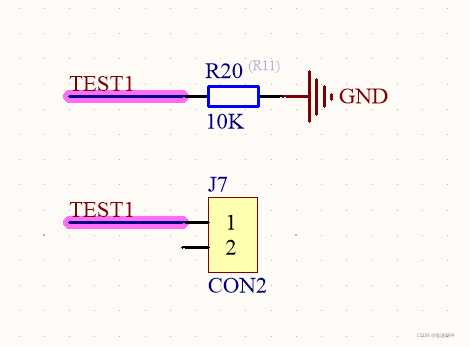

正常我们设置的报错提示是为了向下图，是两个同名网络pin在PCB文件建立连接属性。这种才是我们真正想要的效果。

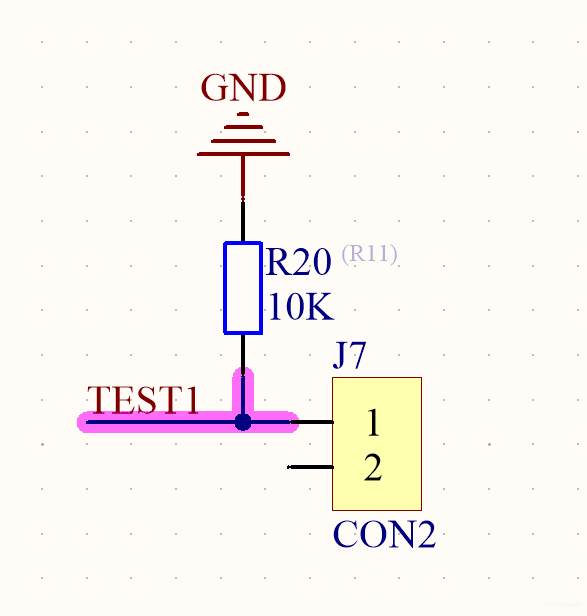

如果将电阻R20上的TEST1删除，就会有上述提示。可是在将电阻直接连接CON2的一脚后，神奇的是发生了。

不再提示了。往往这种连接方式我们会在同一项目别的原理图或者同意原理图的MCU类似引脚添加相同网络建立连接。这种不提示就有可能使一些工程师麻痹大意。分析原因所在。

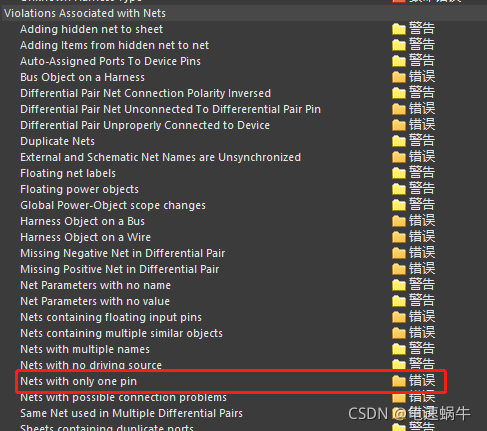

写的很清楚是only one pin。它所检查的是这个网络连接的是不是只有一个pin脚，而不是检查原理图是不是只有一个网络，这点要理解清楚。就像上图特例那样连接，只有同名一个网络连接了电阻与端子，软件是不会报错提示的。

总结

暂时咱也不能更改软件检查方式还是用端口连接多仔细检查会好些。
