手把手教你解析AXML

一、简述

AXML即Android Binary XML，是Android应用程序APK包中保存xml文件数据的一种方式，可以减小xml文件的大小。本文章与我的另一篇文章手把手教你解析Resources.arsc是相关联的，resources.arsc文件是apk的资源索引文件，而xml文件是apk的资源文件，resources.arsc保存了xml中需要用到的资源的索引，它们之间有非常强的依赖关系，apk在执行的时候缺一不可。另外大家在用AXMLPrinter去解码AXML文件时会看见输出中有很多属性的值都是一串数字，很难明白是什么意思，实际上这串数字就是资源的索引id值，需要用这个id去resources.arsc中查找才能得到具体的字符串，知道这个属性的值是@string/XXXX或者@drawable/XXXX等等。

在上面的文章中我介绍了Resources.arsc文件的解析方式，本文我来介绍怎样来解析AXML文件。

二、AXML文件格式

AXML文件的格式与resources.arsc的文件格式有点类似，如果你清楚resources.arsc文件格式的话，那学习AXML文件格式就更方便了。AXML文件格式所需要的数据结构和resources.arsc的数据结构在同一个文件中定义，都在系统源码的/frameworks/base/include/androidfw/ResourceType.h中，也用到了chunk的概念，文件是以chunk为单位划分的，每个chunk都有chunk header和chunk body。chunk的类型在ResourceType.h文件中有定义：

struct ResChunk_header
 {
     enum
     {
         RES_NULL_TYPE               = 0x0000,
         RES_STRING_POOL_TYPE        = 0x0001,
         RES_TABLE_TYPE              = 0x0002,

         // Chunk types in RES_XML_TYPE
         RES_XML_TYPE                = 0x0003,
         RES_XML_FIRST_CHUNK_TYPE    = 0x0100,
         RES_XML_START_NAMESPACE_TYPE= 0x0100,
         RES_XML_END_NAMESPACE_TYPE  = 0x0101,
         RES_XML_START_ELEMENT_TYPE  = 0x0102,
         RES_XML_END_ELEMENT_TYPE    = 0x0103,
         RES_XML_CDATA_TYPE          = 0x0104,
         RES_XML_LAST_CHUNK_TYPE     = 0x017f,

         // This contains a uint32_t array mapping strings in the string
         // pool back to resource identifiers.  It is optional.
         RES_XML_RESOURCE_MAP_TYPE   = 0x0180,

         // Chunk types in RES_TABLE_TYPE
         RES_TABLE_PACKAGE_TYPE      = 0x0200,
         RES_TABLE_TYPE_TYPE         = 0x0201,
         RES_TABLE_TYPE_SPEC_TYPE    = 0x0202
     };
     //当前这个chunk的类型
     uint16_t type;
     //当前这个chunk的头部大小
     uint16_t headerSize;
     //当前这个chunk的大小
     uint32_t size;
 };

代码段1

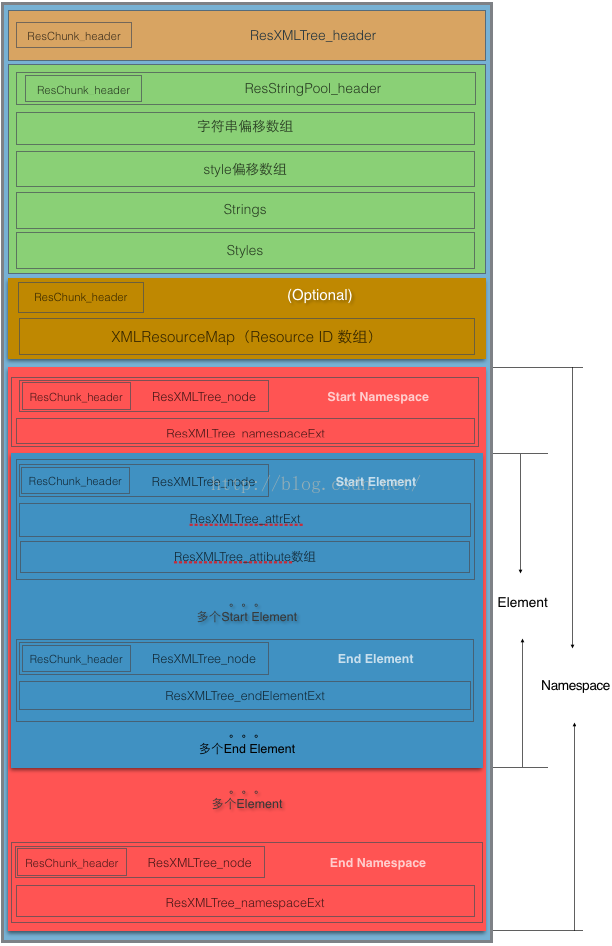

具体格式如下图：

图1

可以看到和resources.arsc一样，在文件的头部后面紧接着是一个string pool，存放着文件中需要用到的字符串。后面是一个XMLResourceMap，它的作用是：This contains a uint32_t array mapping strings in the string pool back to resource identifiers.  It is optional.由于我对应用中使用资源文件不太熟悉，所以没看明白，以后明白了再更新，但这个chunk是optional的。

再往后是一个Namespace，个人理解和C里面的namespace一个意思吧，类型是RES_XML_START_NAMESPACE_TYPE，Namespace里面是一个个的Element，类型是RES_XML_START_ELEMENT_TYPE，实际上对应着xml中的一个个tag，每个Element里面还有att
