任务清单
(一)基础配置

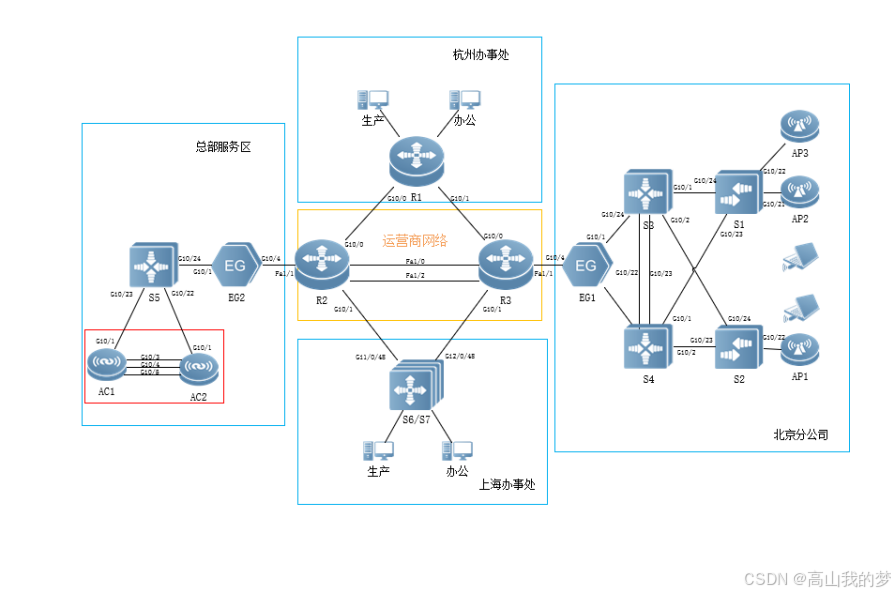

1.根据附录1拓扑图及附录2地址规划表,配置设备接口信息。
2.在网络设备上,均开启SSH服务端功能。其中,用户名和密码为admin、admin123。密码为明文类型。特权密码为admin1234。
3.交换设备上部署SNMP功能。配置所有设备SNMP消息,向主机172.16.0.254发送Trap消息版本采用V2C,读写的Community为“Test”,只读的Community为“public”,开启Trap消息。
(二)有线网络配置
1.在全网Trunk链路上做VLAN修剪。
2.在交换机S1、S2的Gi0/1-Gi0/22端口启用端口保护。
3.在S1、S2连接PC机端口上开启Portfast和BPDUguard防护功能。
4.检测到环路后处理方式Shutdown-Port。
5.如果端口检测进入 Err-Disabled状态,再过 300 秒后会自动恢复(基于接口部署策略),重新检测是否有环路。
6.DHCP服务器搭建于EG1上,DHCP对外服务使用loopback 0地址。
7.在S1、S2交换机部署DHCP Snooping+DAI功能。其中,DAI功能主要针对VLAN10与VLAN20启用ARP防御,要求关闭S1/S2上联口的NFPP功能。
8.在S1、S2、S3、S4上配置MSTP防止二层环路。要求VLAN10、VLAN20数据流经过S3转发,S3失效时经过S4转发。VLAN50、VLAN60、VLAN100数据流经过S4转发,S4失效时经过S3转发。region-name为test。revision版本为1。S3作为实例1的主根、实例2的从根,S4作为实例2的主根、实例1的从根。其中,主根优先级为4096,从根优先级为8192。
9.在S3和S4交换机上配置VRRP,实现主机的网关冗余,所配置的参数要求见表1。在交换机S3、S4上配置的各VRRP组中,设置高优先级设置为150,低优先级设置为120,S3、S4的2条互联链路(Gi0/22、Gi0/23)上,配置二层链路聚合,采取LACP动态聚合模式。
表1 S3和S4的VRRP参数表
VLAN | VRRP备份组号(VRID) | VRRP虚拟IP |
VLAN10 | 10 | 192.1.10.254 |
VLAN20 | 20 | 192.1.20.254 |
VLAN50 | 30 | 192.1.50.254 |
VLAN60 | 40 | 192.1.60.254 |
VLAN100 | 100 | 192.1.100.254 |
10.S6和S7间的Te0/49-50端口作为VSL链路网络设备虚拟化。其中S6为主,S7为备。S6和S7间的Gi0/47端口作为双主机检测链路,配置基于双主机检测,当VSL的所有物理链路都异常断开时,备机会切换成主机,从而保障网络正常。其中,主设备:Domain id:1。switch id:1。priority 150。 description: Switch-Virtual-Switch1。备设备:Domain id:1。switch id:2。priority 120。description: Switch-Virtual-Switch2。
11.各机构内网运行OSPF,配置VAC、S5、EG2之间运行OSPF,进程号10,规划单区域:区域0。R1、R2、R3之间运行OSPF,进程号20,规划单区域:区域0VSU、R2、R3之间运行OSPF,进程号21,规划单区域:区域0。S3、S4、EG1之间运行OSPF,进程号为30。
12.要求业务网段中不出现协议报文。R1、VSU始发的终端网段以及各设备上的Loopback管理地址,均以重分发直连路由的方式注入路由;R2/EG2、R3/EG1之间互联段,均以重发布直连的方式,注入R2、R3的OSPF双进程中,R2、R3之间启用OSPF与BFD联动,以达到迅速检测运营商网络中断,快速地切换到其他备份线路,提高用户网络体验。
13.优化OSPF相关配置,以尽量加快OSPF收敛。配置重发布路由进OSPF中使用类型1。
14.分支机构之间,部署IPV6网络,实现机构之间的内网中安装的IPV6终端,可通过无状态自动从网关处获取地址。其中,IPV6地址规划如表2。
表2 PV6地址规划表
设备 | 接口 | IPV6地址 |
R1 | VLAN10 | 2001:194:1:10::254/64 |
VLAN20 | 2001:194:1:20::254/64 | |
Tunnel0 | 2001:11:1:3::1/64 | |
VSU | VLAN10 | 2001:195:1:10::254/64 |
VLAN20 | 2001:195:1:20::254/64 | |
Tunnel0 | 2001:11:1:3::2/64 |
(三)无线网络配置
1.分公司的无线网络规划中,使用EG1作为无线用户和无线FIT AP的DHCP服务器。分公司内网SSID为admin_Fit_XX(备注:XX现场提供)。WLANID为1。AP-Group为admin。配置内网中的无线用户在关联SSID后,即可自动获取VLAN60地址。
2.配置两台AC设备,使用虚拟化方案的VAC技术,组合成1台虚拟AC。
3.AC1和AC2之间的Gi0/4-5端口作为VSL链路。其中:配置AC1为主,AC2为备。
4.AC1和AC2间的Gi0/3端口,作为双主机检测链路,配置基于双主机检测。当VSL的所有物理链路都异常断开时,备机会切换成主机,从而保障网络正常。其中,主设备为:Domain id:1。device id:1。priority 150。 description: AC-1。备设备为:Domain id:1。device id:2。priority 120。 description: AC-2。
5.在VAC与S5之间的业务线缆都规划为双线路。为提升冗余性,采用三层链路聚合。
6.AP3使用胖模式进行部署,以透明模式进行部署,管理地址为192.1.100.3/24(备注:XX现场提供)。在无线AP3上创建SSID(WLAN-ID 2),相关参赛为:admin-Fat_XX(备注:XX现场提供) 。其中,内网无线用户关联SSID后,可自动获取VLAN60网段地址。
7.无线用户接入无线网络时,连接Fit AP无线用户接入无线网络时采用WPA2加密方式,加密密码为XX。Fat AP部署的无线网络中,无线用户接入无线网络时采用WEB认证方式,认证用户名、密码为XX。
(四)出口网络配置
1.出口网关上进行NAT配置,实现机构内网终端及服务器,均可访问互联网,通过NAPT方式将内网IP地址转换到互联网接口上。
2.出口网关EG1上配置,使S1交换机(192.1.100.1,其中:XX现场提供)设备的Telnet服务,可以通过互联网被访问。此外,将其地址映射至运营商线路上,映射地址为11.1.2.10,映射端口23333。
3.EG1设备,上启用Web Portal认证服务,认证用户名密码均为user1、user2。有线用户需进行WEB认证访问互联网无线用户不需在EG上进行WEB认证即可访问互联网。
4.使用IPSec对本部到各分部的数据流进行加密。要求使用动态隧道主模式,安全协议采用esp协议,加密算法采用3des,认证算法采用md5,以IKE方式建立IPsec SA。在R1上配置ipsec加密转换集名称为myset。动态ipsec加密图名称为dymymap。预共享密钥为明文123456。静态的ipsec加密图mymap。
5.出口网关EG1上,针对内网访问互联网WEB流量限速每IP 1000Kbps,内网WEB总流量不超过20Mbps,通道名称定义为WEB。
6.在EG1与EG2出口网关之间,启用GRE Over IPSec VPN嵌套功能。创建GRE隧道,实现内部承载OSPF协议,使其总分机构间内网连通。
7.配置IPSec安全使用静态点对点模式,要求esp传输模式封装协议。isakmp策略定义加密算法采用3des。散列算法采用md5,预共享密码为admin。DH使用组2。此外,转换集myset定义加密验证方式为esp-3des esp-md5-hmac。感兴趣流ACL编号为103。加密图定义为mymap。
