PN8306M是一款适用于DCM/QR工作模式的5V同步整流降压芯片，与PN8370、PN8386配合，提供5V2A到5V3.4A的六级能效电源方案。其特性包括内置6/14mΩ MOSFET，智能控制算法，高精度次级电流检测，以及强大的ESD设计。PN8306M与PN8370M组合使用，可实现外围元件简化，高可靠性，以及低待机功耗，广泛应用在5V电源解决方案中。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

PN8306M/H同步整流电源芯片，与PN8370、PN8386配合使用，轻松实现5V2A、5V2.4A、5V3.4A六级能效电源方案。
5v同步整流降压芯片方案
PN8306M 5v同步整流降压芯片特性：
1、适用于DCM/QR工作模式的反激变换器，效率提高3%以上；
2、内置6/14mΩ 55V Trench MOSFET，典型应用5V2.4A/3.4A；/3、Smart控制算法实现零直通炸机风险；
4、VIN耐压高达24V，抗冲击能力强；
5、内置高压供电模块，同步控制不受输出电压波动影响，更可靠；
6、高精度次级电流检测，同步整流关断点精准，提高转换效率，避免倒灌电流；
7、超强HBM ESD设计， VIN、VDET无需外串电阻，可满足15kV空气/8kV接触ESD标准；
8、最小导通时间可通过RT电阻调整以匹配变压器设计，避免同步整流干扰PSR采样；
9、ESOP8裸铜散热封装，温升更低；
10、VIN欠压保护/过压钳位。
5v同步整流降压芯片方案

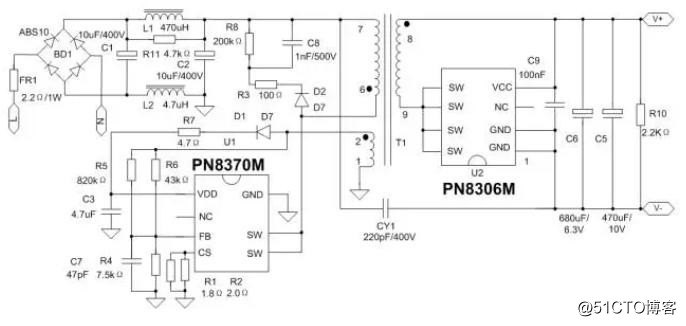

PN8370M+PN8306M 内置mos同步整流芯片六级能效方案亮点 :
