在使用Qt Graphics-View框架进行绘制时，一直云里雾里搞不懂绘制位置关系，官方的文档写的也是不咋地，懂得人能看懂，不懂的人看了也不懂。这篇文章通过一个例子，讲清楚item、scene、view的坐标关系，并且解释下，QGraphicView里可以setSceneRect，QGraphicsScene中也可以setSceneRect，这里究竟有什么区别呢？

1. item坐标系

item坐标系，即自定义类型并且继承QGraphicsItem的item，继承QGraphicsItem后必须重写boundingRect（）和paint（）绘制方法。

其中paint（）即在item自己的坐标下进行绘制。x轴指向右，y轴指向下，不论在哪里绘制，即使绘制在负坐标，比如一条直线从（-100，-100）连接到（100,100），也完全没有问题。不会因为坐标是负的，就被裁掉了。

绘制好的item的（0,0）点，即原点，默认和Scene的（0,0）点（原点）重合。所以，当把item直接add进Scene时，它就会出现在Scene场景的（0,0）处。

2.scene坐标系

scene坐标系即场景坐标系，就是整个绘制场景，是所有item的容器，当设置item的pos时，item的坐标就会改变，即改变item在scene里的摆放位置。

QGraphicsItem* item = new CustomItem();
item->setPos(100,100);//将item向右下各移动100像素

3.view坐标系

view坐标系相当于摄像机，只是用一个方框来查看scene而已。既然是查看，当然可以放大看，旋转看，不论怎么看，都不影响scene里面设置的物体本来位置和大小。这里就会涉及到两个问题，如果view查看框大于Scene的大小，如果view查看框小于scene的大小，会有什么区别呢？

3.1 view查看框>Scene的大小

这种情况比较简单，view大于Scene，那就按照Qt默认的Alignment方式，将Scene放在View中。其中默认的Alignment方式就是Qt::AlignmentCenter，此时Scene的中心放在View的中心

3.2 view查看框<Scene的大小

view小于Scene，但是view仍要能显示全Scene的内容，那该怎么办呢？那就出现滚动条呗，横向不够加横滚动条，竖向不够那就加竖向的滚动条。一旦加了滚动条，那就view最左侧为scene的最左，view的最右侧就是scene的最右侧，上下同理。

3.3 view查看框部分>Scene的大小

所谓部分大于，那就包括横向大于Scene但是竖向小于，或者相反。此时，就是上面两种情况的混合。View大于的，就居中（其实可以修改Alignment的策略为AlignLeft，或者AlignRight）；View小于的，就出滚动条。

4.例子

有如下的代码，会出现怎样的绘制呢？

m_graphicsScene.addItem(new WatchDial());


m_graphicsScene.setSceneRect(-120,-40,300,600);

ui->graphicsView->setScene(&m_graphicsScene);
//ui->graphicsView->setSceneRect(-30,50,1000,10);

其中，graphicsView进行了如下的设置，表示为一个宽、高为500的Widget。注意，graphicsView的起始点坐标为（40,10），只是说明其在centralWidget中偏一点，由于Scene在View中画，View的偏移不会影响Scene的绘制。

graphicsView = new QGraphicsView(centralwidget);
graphicsView->setObjectName("graphicsView");
graphicsView->setGeometry(QRect(40, 10, 500, 500));

而watchDial是一个在它自己的Item坐标下，圆心（0,0），半径120的圆盘。

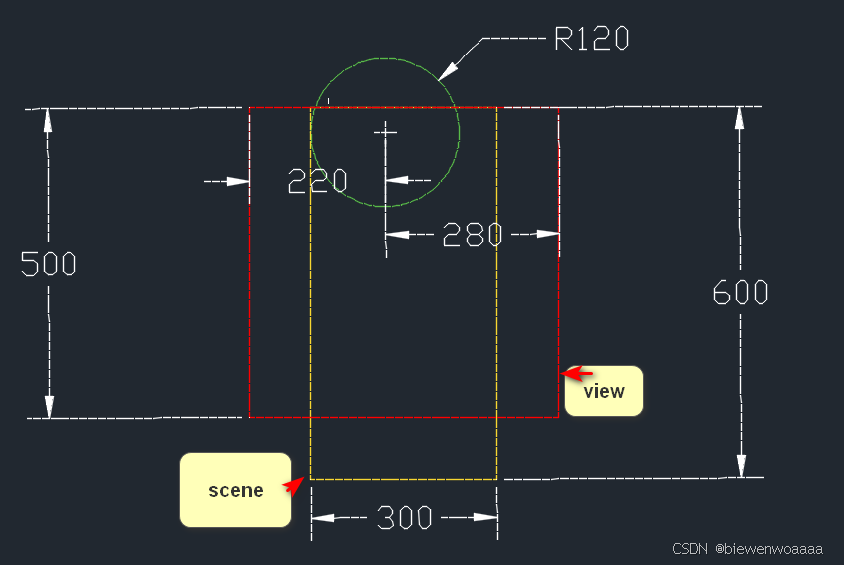

在这个图中，R120的圆即为watchDial，其中心为Scene的（0,0）；而Scene设置为左上角（-120，-40），宽度为300，高度为600的矩形，即为黄色矩形标注的地方；由于Scene的宽为300，小于View的宽500，所以在横向，Scene居中显示；Scene的高为600，大于View的高500，因此纵向为滚动条显示形式，且滚动的两端为Scene纵向的两端。红色的框即为view显示的框，也就是最后显示出来的地方。

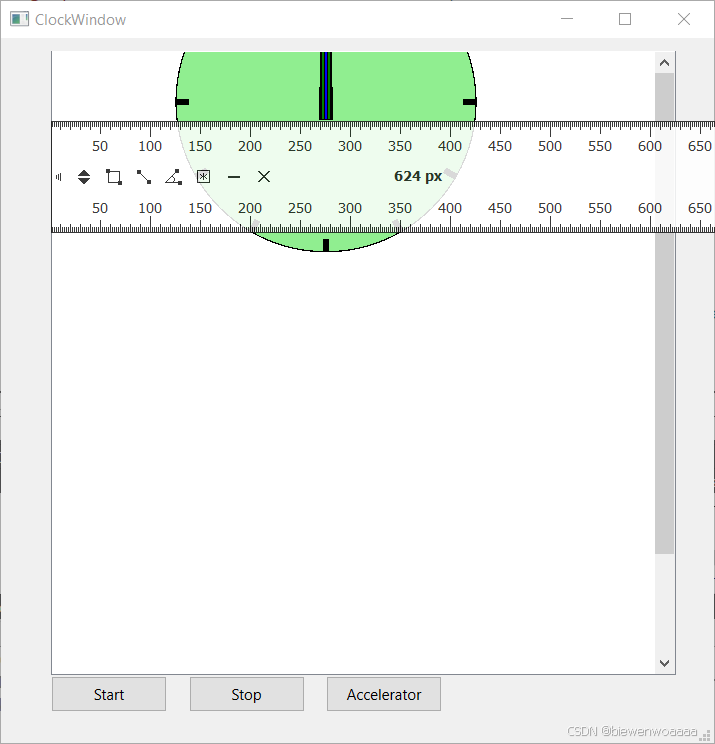

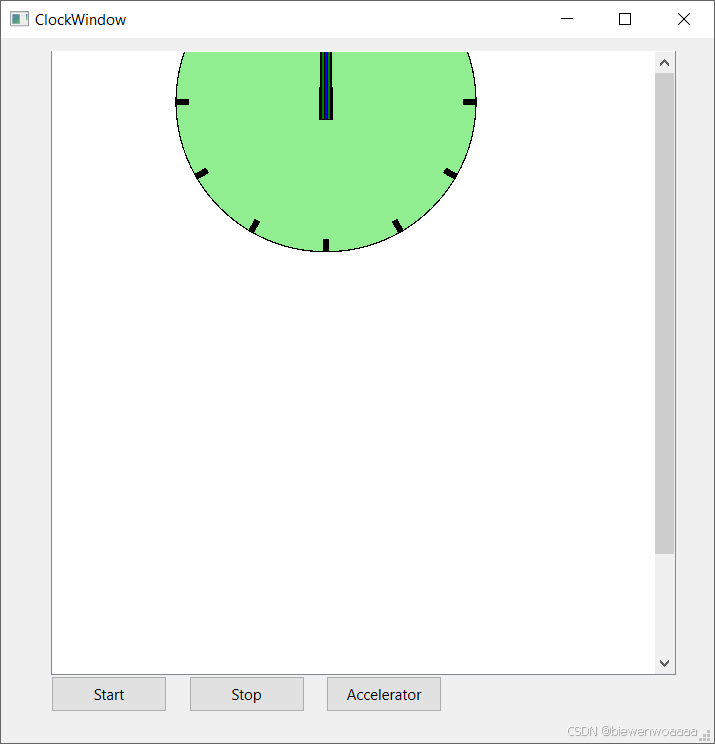

这个图就是最后的显示效果，当竖向的滚动条拉到顶时，可以看到多半个时钟，且时钟中心距离左右两侧的像素点为 276,625-276=350像素，由于我的显示器有1.25倍的放缩，对应为220.8和280，与示意图一致。

那还剩最后一个问题，QGraphicsView也可以设置SceneRect，QGraphicsScene也可以设置SceneRect，这两个有什么区别呢？

其实都是设置SceneRect，没有区别。不过如果View设置了，那么Scene的设置就无效了。我们看把代码写成这个样子，看看效果。

   m_graphicsScene.setSceneRect(-120,-40,300,600);

   ui->graphicsView->setScene(&m_graphicsScene);
   ui->graphicsView->setSceneRect(-30,50,1000,10);

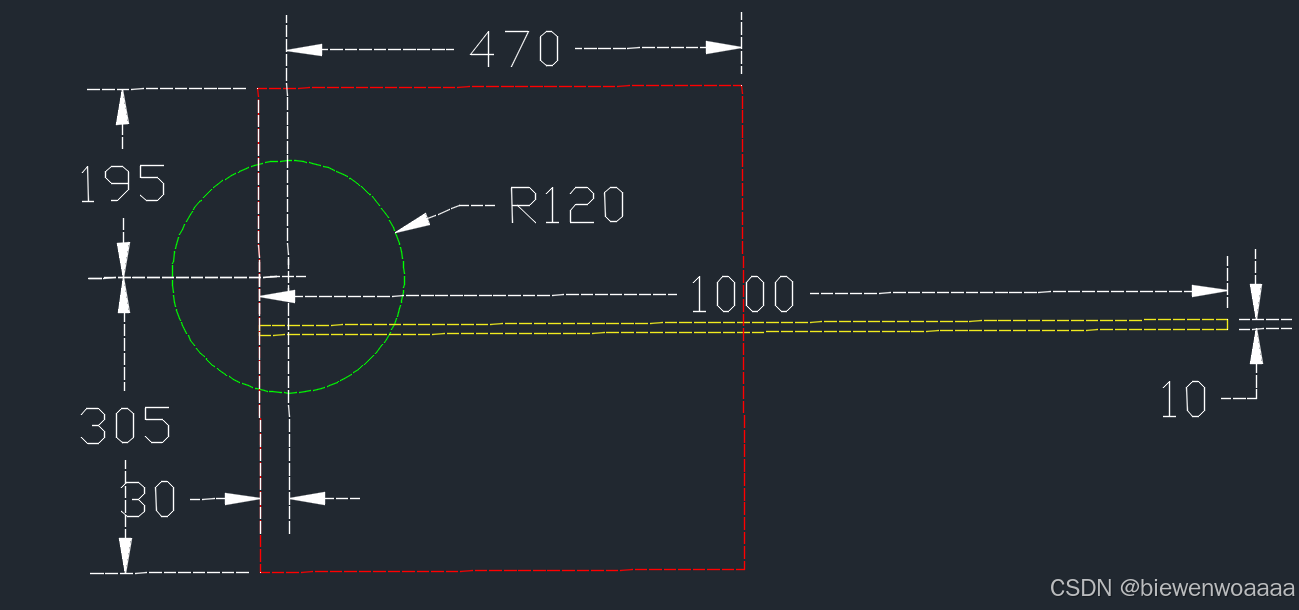

这里面，Scene和View同时设置了两个SceneRect，但是View的生效。示意图如下

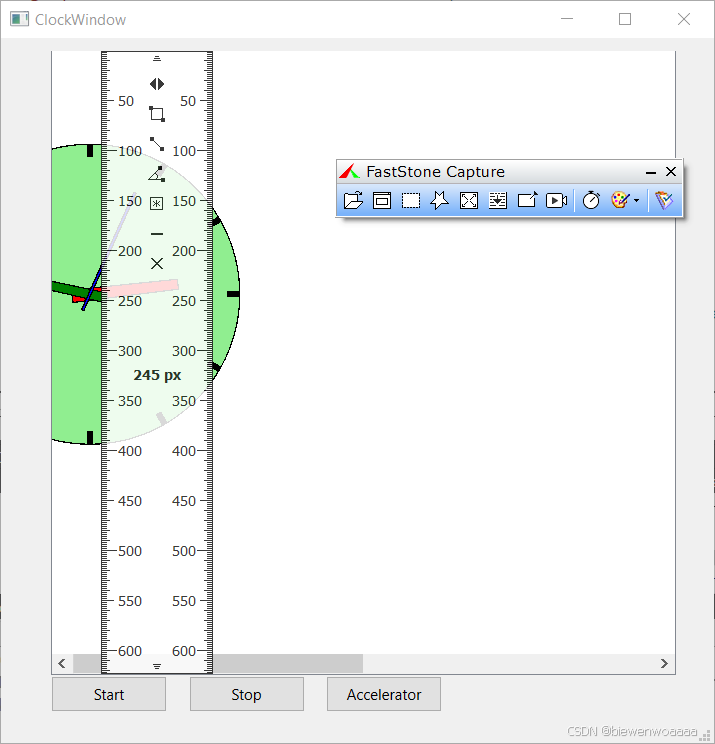

可见，红色的View框里能显示多半个表盘，且红色的View框在竖直方向上，恰好与Scene中心对齐，而横向则有滚动条。且表盘中心（Scene的（0,0）点）距离左侧为30个像素，距离顶部为195个像素，距离底部为305个像素。和实际测量结果一致（注意，我的电脑有1.25倍的放缩比例）37,245，625-245=380。

5. 目前，还剩下QGraphicsView里面的变换，比如Scale，shear，translate没有讲。实验后发现当试图移动Scene在View中的位置时，Translate没有效果，但是Scale啥的可以对Scene中的物体进行放缩，这个应该是Qt的bug吧，外网上说这个bug修正了，我仍旧不知道translate该怎么使用。外网建议通过设置ScrollBar的位置实现Scene的移动，我觉得这样应该也行吧。

附录一下我参考的文章，感觉人家写的挺有借鉴效果的。

https://blog.csdn.net/wingover/article/details/88036106
