KEIL进行软件仿真调试代码（不接开发板）

最新推荐文章于 2024-06-10 12:53:42 发布
最新推荐文章于 2024-06-10 12:53:42 发布
阅读量1.3k 收藏 3
点赞数 1
分类专栏： 嵌入式C语言学习 文章标签： 编辑器
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/bigstar1/article/details/132999957
版权

文章目录

1.新建工程

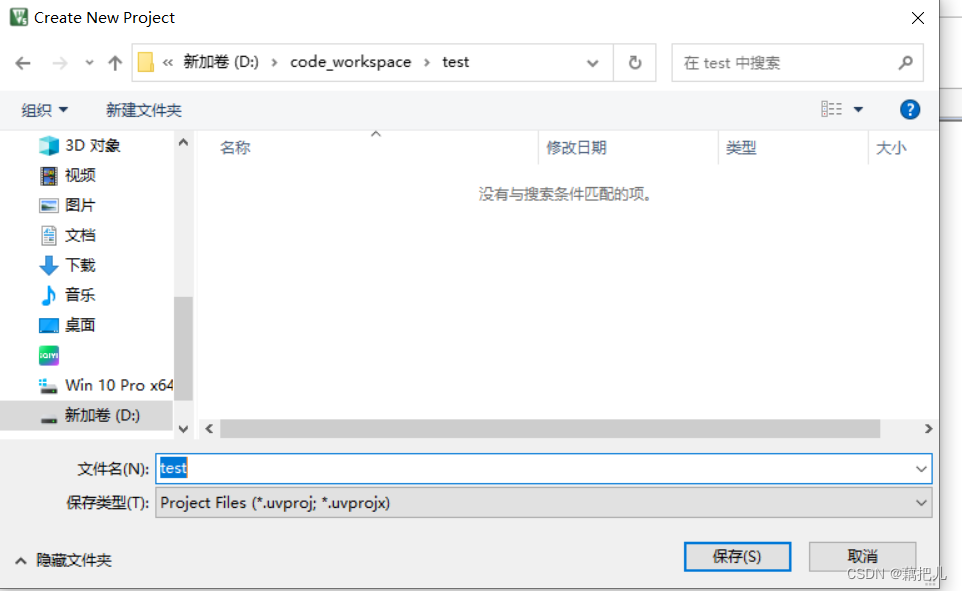

project–>new uVerison Project–>如图1
图1

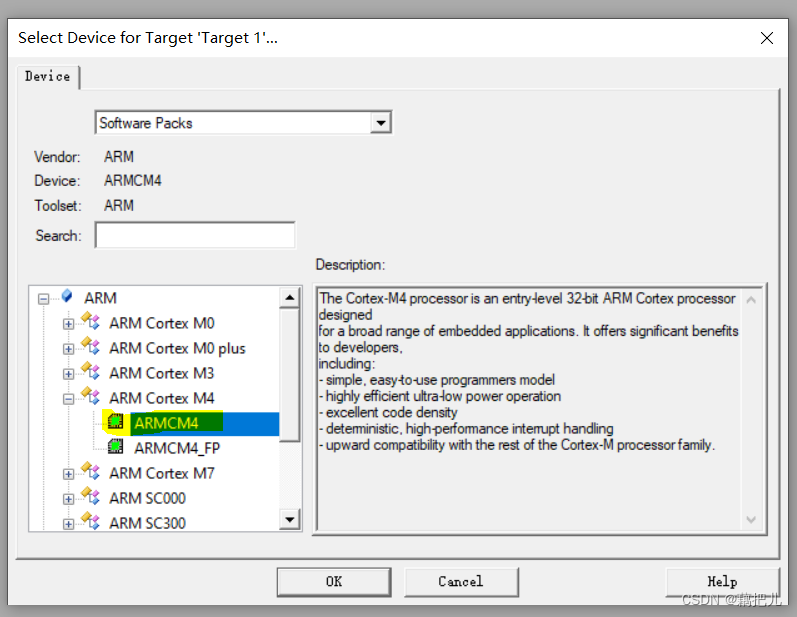

选择相应的芯片：coRtex M4,如图2
图2

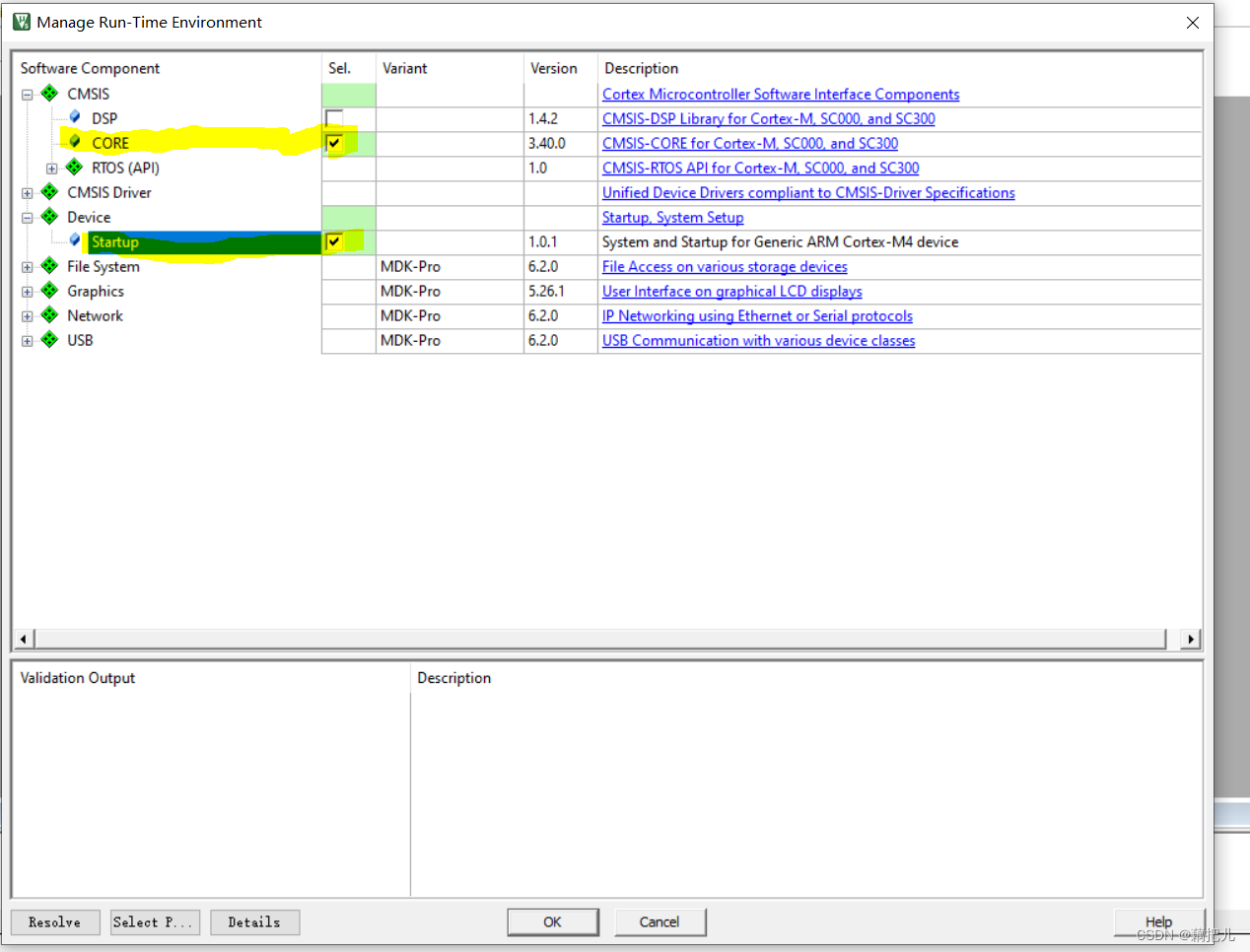

如下图所示，选中CORE和startup
图3

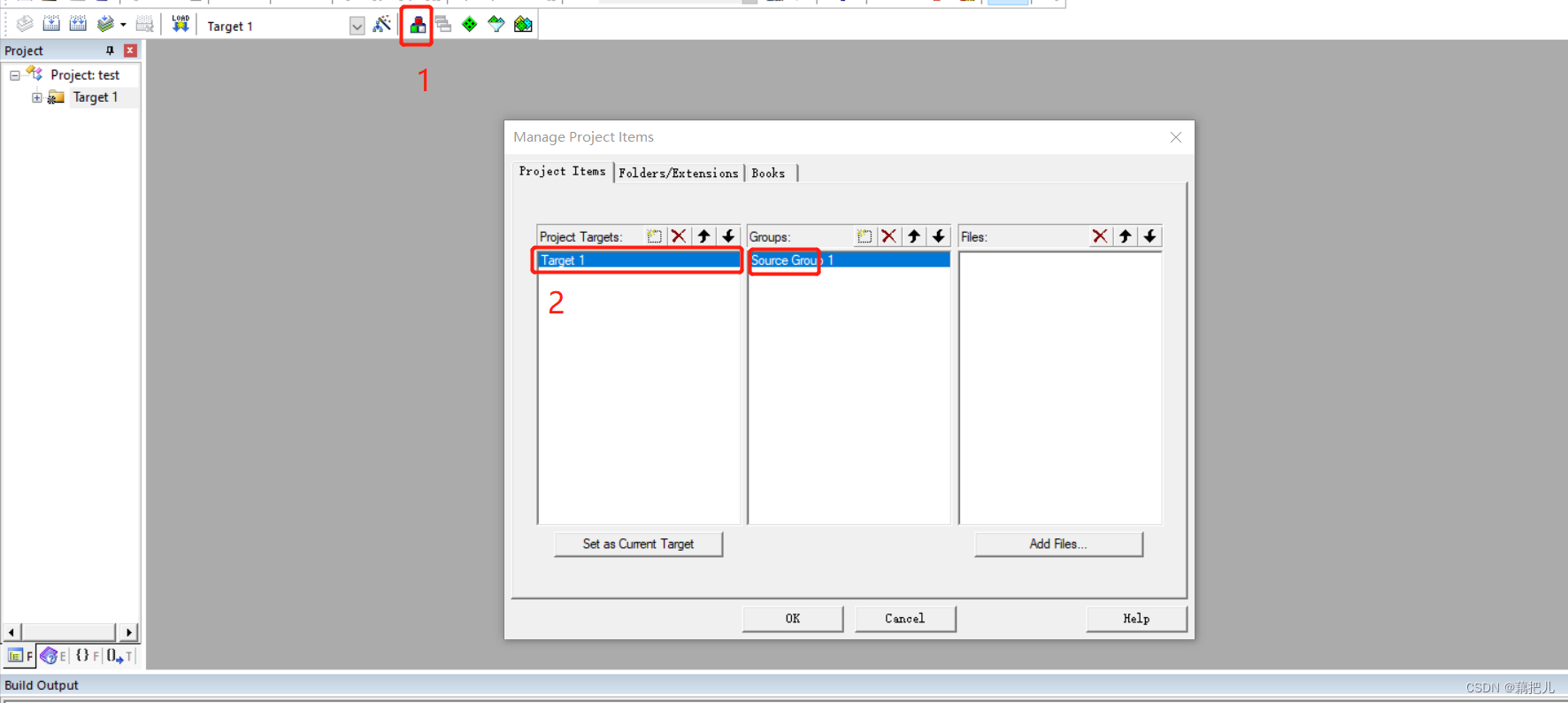

如下图所示，可以修改工程的文件夹名称。
在这里插入图片描述
修改之后：
在这里插入图片描述

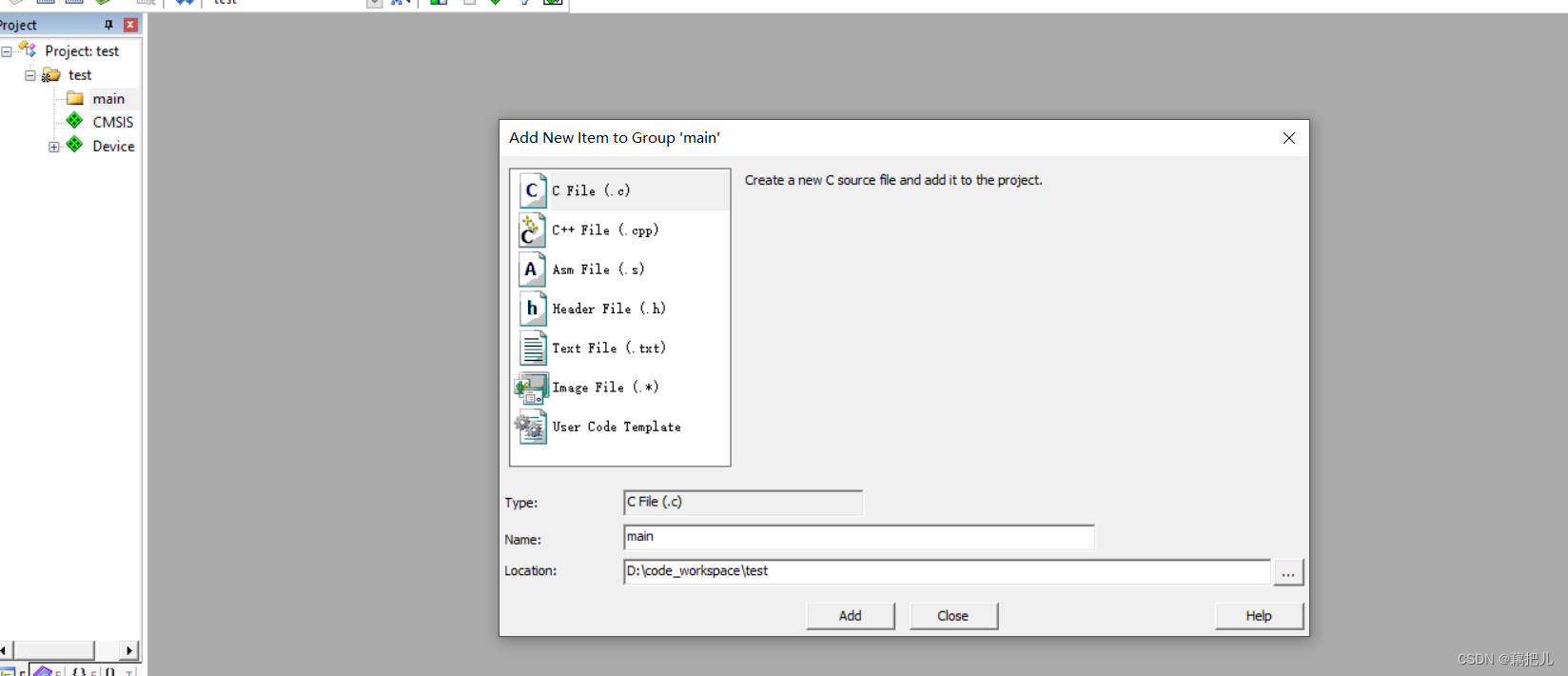

在main文件夹下新建.c文件：右键main–>add new item to group…
在这里插入图片描述

2.修改配置

2.1 修改Target–>Code Generation–>ARM Complier如图所示

在这里插入图片描述

2.2 选中C99模式

在这里插入图片描述

2.3 debug选择仿真调试

在这里插入图片描述

3.编译程序

在这里插入图片描述

4.仿真调试

首先选择debug图标，然后点击run(全速运行)，如下图所示。
在这里插入图片描述
选择如下图所示图标，将printf信息输出到控制台
在这里插入图片描述
完！
