简述API HOOK技术及原理

目录

前言

原始的HOOK技巧（inline HOOK）

最朴实无华的全局HOOK – SysCall_Table HOOK

内核跟踪的利器 - kprobe

kprobe的实战-隐藏进程

内核中一些函数指针结构体的hook

最后看看网络技术上的HOOK技术应用

---

前言

        在windows系统下编程，应该会接触到API函数的使用，常用的api函数大概已经有上千了。随着控件，stl等高效编程技术的出现，API的使用概率在普通的应用程序上就变得越来越小了，但当诸如控件这些现成的手段不能实现的功能时，我们还需要借助API。最初有些人对某些API函数的功能不太满意，就产生了如何修改这些API，使之更好的服务于程序的想法，这样API HOOK就自然而然的出现了。

        典型的应用就是Windows兼容模式，不同版本的API实现可能不一样，但是对于应用程序来讲，低版本编译的程序跑在高版本上就需要重写一些API的实现，让其兼容高版本的内核。后来越来越多的安全的工具和病毒都会采用这种技术，修改底层的API函数实现。而现在很多可观测技术的底层都是用了HOOK技术。

        本文旨在讨论该技术的本身实现技术和原理。

​

阅读前须知

C语言基础: 写过1000行以上的C代码就行。

操作系统基础: syscall、中断、虚拟内存概念、进程概念等。

X86-64的框架皮毛:寄存器用途及其传参方式。

汇编皮毛:能通过百度看懂指令就好。

所有示例代码均在centos 7/内核3.10/X64架构下运行，gcc编译。

原始的HOOK技巧（inline HOOK）

这是比较原始的一种hook技巧，主要针对用户态的程序，下面代码示例hook一个C语言的库函数fopen，让其失去原本的功能，打印第一个参数，返回一个字符串地址。

fopen函数原型：

FILE *fopen(const char *path, const char *mode);

/* file: t30.c */ #include <stdio.h> #include <stdlib.h> #include <string.h> #include <unistd.h> #include <dlfcn.h> #include <sys/mman.h> unsigned long libc_base = 0L; unsigned long get_libc_base() {     unsigned long libcaddr;     char  *p, buf[256] = { 0 };     FILE* fd;     fd = fopen("/proc/self/maps", "r");     if( !fd )     {         printf("open maps error!");         return 0;     }     do {         fgets(buf, sizeof(buf) - 1, fd);     } while(!strstr(buf, "libc-"));     p = strchr(buf, '-');     libcaddr = strtol(buf, &p, 16);     fclose(fd);     printf("libcbase is: 0x%lx\n", libcaddr);     return libcaddr; } unsigned long get_target_addr(const char* func_name) {     unsigned long funcaddr;     void * p_libc = dlopen("libc.so.6",RTLD_LAZY); funcaddr = (unsigned long)dlsym(p_libc, func_name);     /* 注释 A     funcaddr -= get_libc_base();     funcaddr += libc_base;     */     dlclose(p_libc);     // 注释 B     //funcaddr = (unsigned long)fopen;     printf("function %s address is: 0x%lx\n", func_name, funcaddr);     return funcaddr; } unsigned char old_code[12] = { 0 }; unsigned char new_code[12] = { 0 }; void * hook_fun(char *file, char *mode) {     printf("path: [%s]\n", file);     return "hello"; } void inline_hook(char *func_name, unsigned long pfun) {     unsigned long fun_addr;     int i;     //libc_base = get_libc_base();     fun_addr = get_target_addr(func_name);     unsigned long page_start = fun_addr & 0xfffffffff000;     mprotect((void*)page_start, 0x1000, PROT_READ|PROT_WRITE|PROT_EXEC);     memcpy(old_code, (void *)fun_addr, 12);     new_code[0] = 0x48;     new_code[1] = 0xb8;     new_code[10] = 0xff;     new_code[11] = 0xe0;     for (i = 1; i <= 8; i++)         new_code[i + 1] = (unsigned char)((pfun & ((unsigned long)0xff << (i - 1) * 8)) >> (i - 1) * 8);     memcpy((void *)fun_addr, new_code, 12); } int main() { inline_hook("fopen", (unsigned long)hook_fun);     FILE *fp = fopen("./1.txt", "a+");     printf("ret: [%s] [%lx] \n", fp, (unsigned long)fopen);     return 0; }

编译：gcc   t30.c   -o t30  -ldl

运行结果：

path: [./1.txt]

ret: [hello] [400720]

代码分析&知识点：

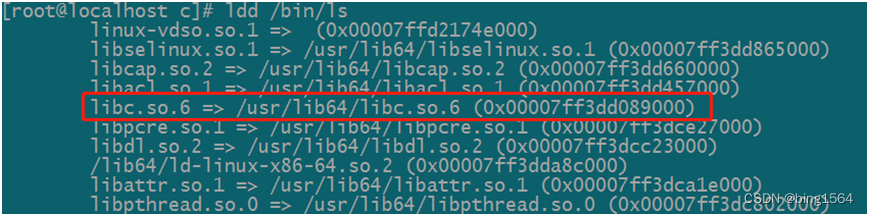

1. 默认情况下在linux下的应用程序都需要借助C语言的库才能正常工作，我们可以用ldd命令看到（下图），函数get_libc_base()用于获取 glibc库加载到内存中的首地址，由于内存加载库的位置是随机，所以每次运行时加载到内存空间的地址是不固定的。

​

所幸，在每个进程启动后，内核会记录进程加载的所有动态库的首地址，放在/proc/{pid}/maps 中，如果要访问当前进程的只需要访问/proc/self/maps，过滤出libc库的首地址：

​

如上图，进程中的libc库的首地址为：0x7fd81e9bd000

函数get_libc_base()在本进程中hook本进程的库函数是没有用处的，但如果是编译成动态链接库(*.so文件)，注入到其他进程中，就需要放开注释A处的代码来修正函数的偏移地址。

2. get_target_addr中使用了系统API函数dlsym()找到该库中存在的函数的首地址，代码中拿到了fopen当前进程中的首地址。这里如果直接把注释B处代码放开，也可以工作。但是打印一下我们就可以看出通过dlsym拿到的函数IP是0x7fdxxxxxxx起始的一个高位的地址，而直接通过” (unsigned long)fopen”赋值的是一段0x0400XXX开始的相对低位地址。其实默认情况下应用程序都是从0x0400000开始加载的，而这个低位的地址其实就在文件中，我们通过objdump反汇编可以看到，这个函数处其实是一段跳转指令。

​

这涉及到ELF文件结构中的一个知识点：GOT和PLT的重定位。(请参考PLT、GOT ELF重定位流程新手入门(详细到爆炸)_没事干写博客玩的博客-CSDN博客)

3. 在函数inline_hook中拿到了fopen的首地址，然后通过mprotect修改fopen首地址所在的内存段的读写权限，如果直接修改会导致内存不可读的程序崩溃；代码中的“fun_addr & 0xfffffffff000”就是取当前函数地址所在的内存页的首地址，0x1000 = 4096，刚好一个4K的页大小。但是这里有一个问题，如果函数首地址刚好在这个页的最后几位，而要修改的内存大小超过了当前页，还是会导致崩溃。

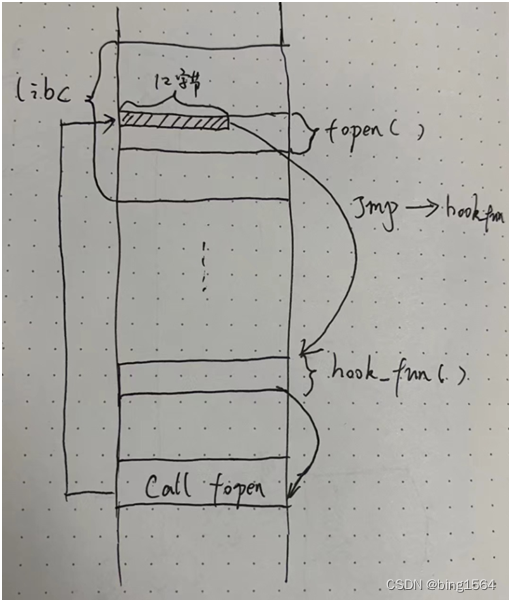

4. 用memcpy保存fopen起始的12字节的数据，然后构造新的长度相等的数据覆盖到fopen中；这样当其他函数要调用fopen的时候，就会首先执行我们构造好的12字节的数据。（因为现代计算机架构是分不清数据和代码的区别的，所以构造的数据只要放在代码段就可以被执行！）这12个字节的代码/数据只实现一个事情，跳转到hook_fun函数处，而hook_fun就是我们编写的代替原本fopen函数用的。参考下图示例。

​

下面我们详细分析下，hook函数的字符串的构造方法：

一般要构造一个跳转方法大致有三种：

a. jmp offset;

b. jmp reg;

c. push&ret;

这里简单介绍下上面的汇编跳转，jmp offset表示从当前地址跳转到目标地址（相对跳转），目标地址和当前地址的偏移为offset，这种跳转好处是不修改当前执行环境且代码比较简单，坏处是长跳的时候不支持64系统，只能在32位程序下使用；jmp reg则不需要考虑32位还是64位，属于绝对跳转到寄存器中的地址，计算简单，但是会修改当前某个寄存器的变量；而push+ret则是模拟函数返回方式，把跳转的地址压入栈中，然后ret(0xc3)返回，编码相对复杂。

这里我们代码中选用的是第二种，先把目标函数hook_fun()的首地址放入寄存器rax中，然后”jmp rax;”实现跳转。

shell命令(需要安装gcc编译器):

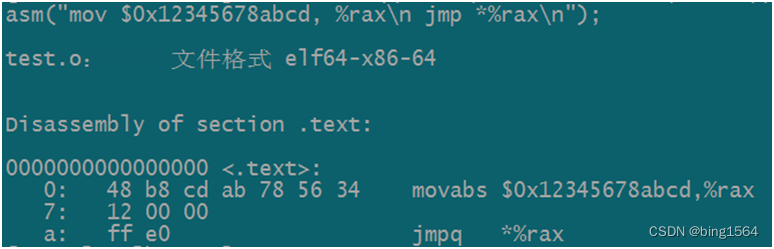

echo "asm(\"mov \$0x12345678abcd, %rax\\n jmp *%rax\\n\");" > test.c; cat test.c; gcc -c test.c; objdump -d test.o; rm -f test.c test.o

​

上面这句shell就是把两句汇编指令放入test.c中，然后编译成二进制test.o文件，然后通过objdump反汇编成指令和十六进制字节码。

汇编指令：

mov $0x12345678abcd, %rax     ; 把0x12345678abcd 赋值到寄存器 rax中

jmp *%rax    ; 把rax里的值当成地址，跳转到该地址处继续执行

指令对应的字节码（12个字节）：

48 b8 cd ab 78 56 34 12 00 00 ff e0

在64位操作系统里虚拟地址长度是2的64次方，换算成16进制就是 16位长度即8个字节。所以不难看出字节码中是”cdab785634120000” 就是要跳转的8个字节长度的地址（为何是倒序存储，可以自行百度” 大小端模式存储”，这里不展开）；而48b8 这两个字节就是mov [date] -> rax寄存器的操作码（op）；而ffe0就是”jmp rax”的操作码，合计2+8+2一共12个字节。如果我们要执行原本的函数，只需要把保存下来的代码恢复回去，再调用就可以了。

5. 上述的方式就是一种比较古老且简单的HOOK方式，只要能拿到函数地址，就能勾住它，但是缺点显而易见：a) 在我们修改这段内存的时候，不是原子操作一步修改成功，这样在修改一半的时候发生线程切换，而环境代码又在多线程中，那么很容易崩溃； b) 只能hook某一个进程，不能hook整个系统，要想做成全局的HOOK参考下面的方式。

inline HOOK：“我还是那句话，只要能拿到一个函数地址，我就能勾住；那年我双手插兜，不知道什么是对手。”

最朴实无华的全局HOOK – SysCall_Table HOOK

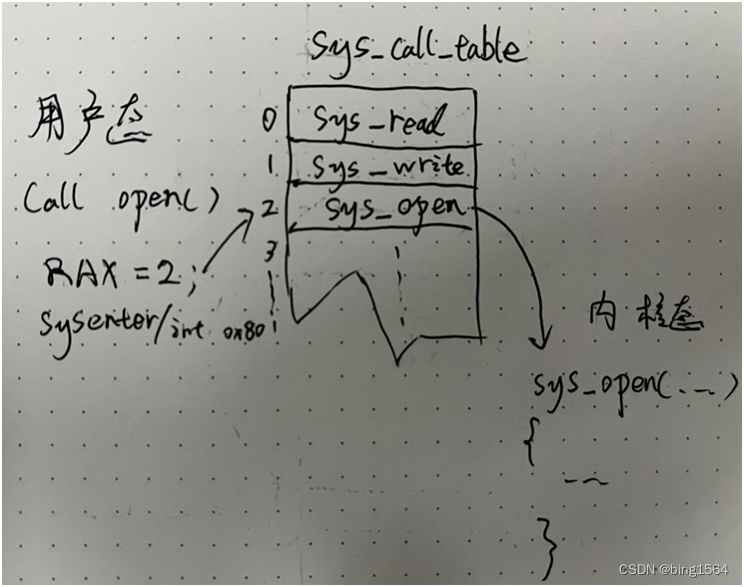

      这是专门针对系统API函数的全局HOOK，一旦对某个API安装完HOOK，所有用户态进程调用该系统函数都会被影响。在系统调用时，用户态切换到内核态环境会使用一个汇编指令syscall/sysenter（有的32位的系统会用一个中断 int 0x80;但是效果相同），在执行该指令前会把要调用的系统服务号写入到eax寄存器中；这里笔者找个网图凑合看看：

​

/* file: sct_hook.c */ #include <linux/kernel.h> #include <linux/module.h> #include <linux/moduleparam.h> #include <linux/fs.h> #include <linux/sysctl.h> #include <linux/proc_fs.h> #include <linux/kallsyms.h> #include <asm-generic/uaccess.h> unsigned long *sys_table_addr; unsigned long p_sys_open; unsigned int is_ro_addr(unsigned long addr) {     unsigned int level;     unsigned int ro_enable = 0;     pte_t *pte = lookup_address(addr, &level);     if ((pte_val(*pte) &  _PAGE_RW) == 0)         ro_enable = 1;     return ro_enable; } void set_addr_rw(unsigned long addr) {     unsigned int level;     pte_t *pte = lookup_address(addr, &level);     if (pte->pte & ~_PAGE_RW)         pte->pte |= _PAGE_RW; } void set_addr_ro(unsigned long addr) {       unsigned int level;     pte_t *pte = lookup_address(addr, &level);         pte->pte = pte->pte & ~_PAGE_RW; } #define REPLACE_FUNC(SCT, NEW_FN) \     do { \         if (is_ro_addr((unsigned long)(SCT))) { \             set_addr_rw((unsigned long)(SCT)); \             rw_enable = 1; \         } \         *(SCT) = NEW_FN; \         if (rw_enable == 1) { \             set_addr_ro((unsigned long)(SCT)); \             rw_enable = 0; \         } \     } while (0) static int hook_fun(const char __user *filename, int flags, umode_t mode) {     char _filename[1024] = { 0 };     strncpy_from_user(_filename, filename, 1023);     printk("process_name:[%s], pid = %d openfile =[%s]\n",             current->comm, current->pid, filename);     return ((int(*)(const char*, int, umode_t))p_sys_open)(filename, flags, mode); } static int __init kook_init(void) {     int rw_enable = 0;     sys_table_addr = (unsigned long *)kallsyms_lookup_name("sys_call_table");     p_sys_open = sys_table_addr[2];     REPLACE_FUNC(sys_table_addr + 2, (unsigned long)hook_fun);     return 0; } static void __exit kook_exit(void) {     int rw_enable = 0;     REPLACE_FUNC(sys_table_addr + 2, (unsigned long)p_sys_open); } module_init(kook_init); module_exit(kook_exit); MODULE_LICENSE("GPL");

Makefile:

#obj-$(CONFIG_TOA) += sct_hook.o obj-m += sct_hook.o all:        make -C /lib/modules/`uname -r`/build M=$(PWD) clean:        make -C /lib/modules/`uname -r`/build M=$(PWD) clean

编译前需要安装内核开发环境：

yum install kernel-devel-`uname -r`

编译&加载运行：

make

insmod  ./sct_hook.ko

1. REPLACE_FUNC是一个宏，用于更改地址，其中用到is_ro_addr、set_addr_ro、set_addr_rw，三个函数分别用于判断地址的可修改属性、设置地址只读、设置地址可读写，这是内核中修改只读内存地址的方法，类似于用户态中的mprotect()函数。

2. kook_init()是这个驱动程序的入口函数，类似于main()函数的概念，在加装该驱动的时候被执行；kook_exit()是退出函数，在驱动被协助的时候被执行。

3. kallsyms_lookup_name()函数是一个内核函数，用于获取内核中的一些函数和结构体的地址，这些函数地址我们可以在/proc/kallsyms里找到，代码中用于获取一个名叫"sys_call_table"的数组。我们通过查找/proc/kallsyms也能看到地址，如下图：

​

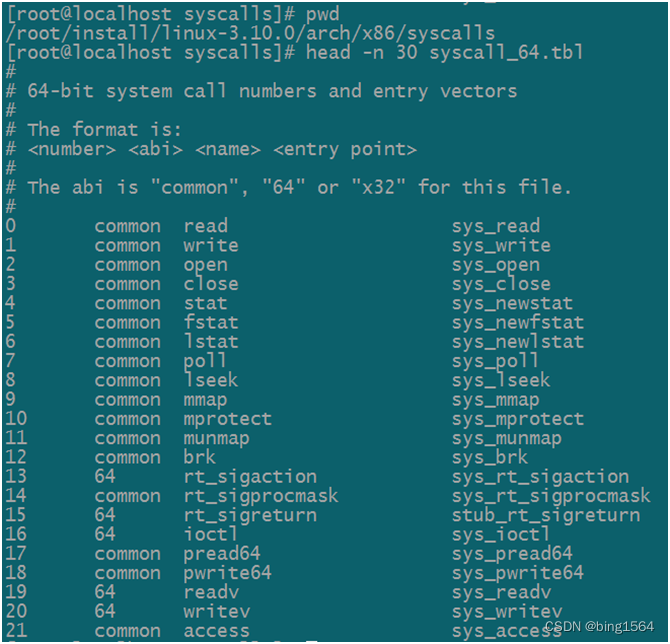

4. sys_call_table这个数组的定义位于内核文件 ./linux-3.10.0/arch/x86/kernel/syscall_64.c中，但是这个文件中看不到具体映射的函数，因为这是在编译的过程中由. /linux-3.10.0/arch/x86/syscalls/目录下的shell脚本生成的。如下图：

​

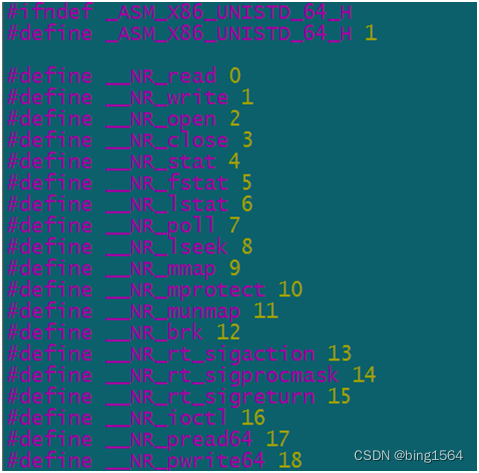

如果没有安装内核源码，我们可以在系统头文件/usr/include/asm/unistd_64.h中看到定义。

​

我们可以看到，__NR_open 这个宏和sys_open编号都等于2，其他的函数也是对应的关系；这种顺序排列构成了一个数组，数组中的值就是用户态函数所对应的内核函数的地址，当用户态要调用哪个内核函数的时候，只需要把数组中的序号放到eax/rax寄存器中，然后执行中断就可以调用到内核函数了。如下图：

​

那我们HOOK的思路就修改掉sys_call_table这个数组中内核函数sys_open的地址，就对整个系统中open函数进行了HOOK。

p_sys_open = sys_table_addr[2]; //保存sys_open函数的地址，放到变量p_sys_open中。

REPLACE_FUNC(sys_table_addr + 2, (unsigned long)hook_fun);//用hoo_fun的地址替换掉原本sys_open的函数地址。

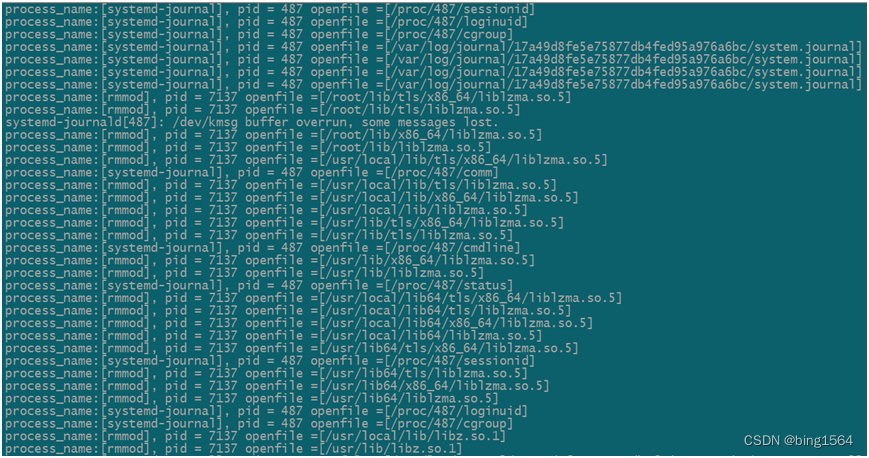

5. 由于实现准备好hook_fun()函数的内容，最后替换地址的操作只需要1步（汇编中最后修改的指令），所以不存在线程切换过程中被迫中止而导致系统崩溃的问题。所以这个HOOK和UNHOOK都是安全的。执行“tail  -f  /var/log/messages”如下图：

​

打印了系统中所有调用open函数打开文件的文件路径和使用open函数的进程PID以及进程名。如果我们想对open函数的调用做一些个性化的判断，在我们hook_fun()函数中就可以完成。例如禁止打开某些文件，打开某些文件的时候篡改成打开其他文件，记录打开文件的行为等等。

内核跟踪的利器 - kprobe

我们在内核调试的过程中，往往需要知道一些函数的执行流程，何时被调用，入参和返回值是什么等等，还有一些动态追踪工具如ftrace、trace-cmd需要跟踪函数执行的过程，都可以视作为一种HOOK。对要跟踪的函数下钩子，然后等执行到该函数时调用钩子对执行的过程进行打点，类似于GDB的断点。

这里使用kprobe技术对内核函数sys_open()下一个钩子，代码如下：

/* file: kprobe_open.c */ #include <linux/kernel.h> #include <linux/module.h> #include <linux/kprobes.h> #include <asm-generic/uaccess.h> static struct kprobe kp = {     .symbol_name    = "sys_open", }; static int handler_pre(struct kprobe *p, struct pt_regs *regs) { #ifdef CONFIG_X86     char filename[1024] = { 0 };     printk(KERN_INFO "pre_handler: p->addr = %p, ip = %lx,"             " flags = 0x%lx, di = %lx\n",             p->addr, regs->ip, regs->flags, regs->di);         strncpy_from_user(filename, (void *)regs->di, 1023);     printk("process_name:[%s], pid = %d openfile =[%s]\n",             current->comm, current->pid, filename); #endif     dump_stack();     return 0; } static void handler_post(struct kprobe *p, struct pt_regs *regs,         unsigned long flags) { } static int handler_fault(struct kprobe *p, struct pt_regs *regs, int trapnr) {     printk(KERN_INFO "fault_handler: p->addr = 0x%p, trap #%dn",             p->addr, trapnr);     return 0; } static int __init kprobe_init(void) {     int ret;     kp.pre_handler = handler_pre;     kp.post_handler = handler_post;     kp.fault_handler = handler_fault;     ret = register_kprobe(&kp);     if (ret < 0) {         printk(KERN_INFO "register_kprobe failed, returned %d\n", ret);         return ret;     }     printk(KERN_INFO "Planted kprobe at %p\n", kp.addr);     return 0; } static void __exit kprobe_exit(void) {     unregister_kprobe(&kp);     printk(KERN_INFO "kprobe at %p unregistered\n", kp.addr); } module_init(kprobe_init) module_exit(kprobe_exit) MODULE_LICENSE("GPL");

Makefile:

obj-m += kprobe_open.o all:        make -C /lib/modules/`uname -r`/build M=$(PWD) clean:        make -C /lib/modules/`uname -r`/build M=$(PWD) clean

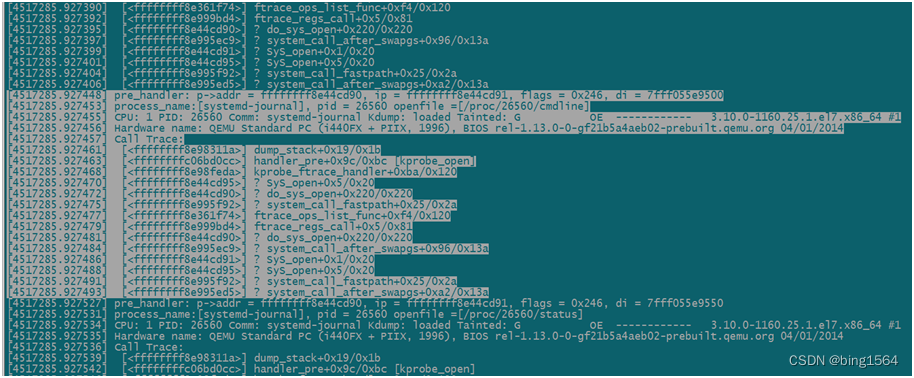

加载执行后的效果（dmesg）：

​

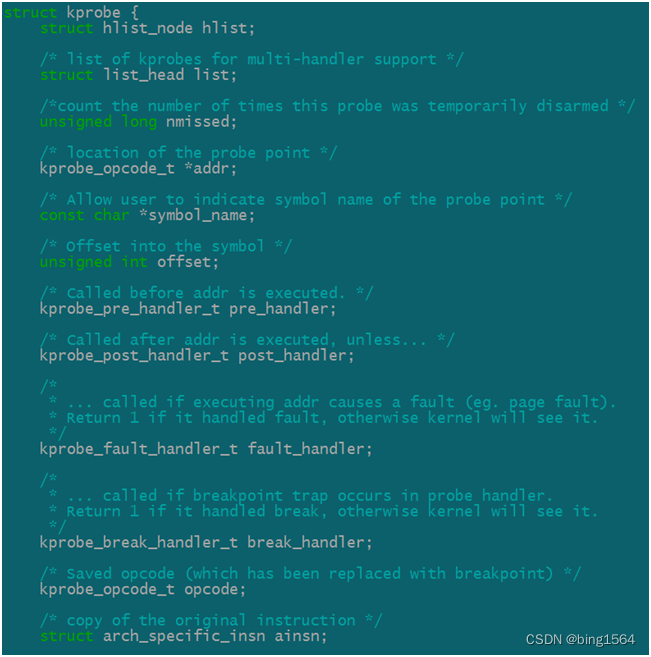

1. 我们先来看下结构体struct kprobe，定义在内核 ./linux-3.10.0/include/linux/kprobes.h，如下图所示：

const char *symbol_name; 指向要跟踪或者说要HOOK的函数名称，这里的函数名称需要是在/proc/kallsyms 中能找到。

kprobe_opcode_t *addr; 表示被跟踪的函数的地址，如果symbol_name 正确，这个变量可以不用填写。

pre_handler、post_handler、fault_handler、break_handler，这4个变量都是回调函数指针，分别在被跟踪的函数执行前、执行后、执行前两者函数过程中出现异常、执行全过程中触发断点后被调用。上述代码中打印出在sys_open执行前，调用pre_handler指针指向的函数，然后再函数中打印了sys_open的第一个参数的信息，以及用dump_stack()打印了函数调用路径。

kprobe_opcode_t opcode; 用来保存原函数被替换掉的指令，这点非常重要。

​

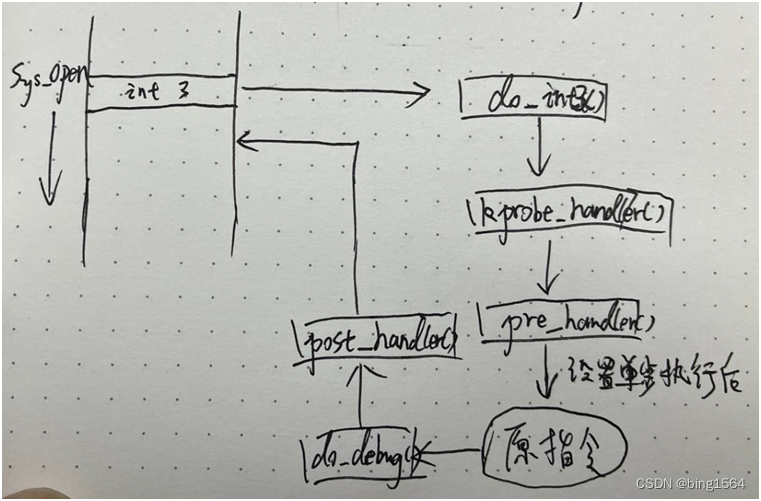

2. register_kprobe()函数通过传参结构体kprobe，初始化要跟踪的函数。这其中做了类似inline HOOK的事情，把函数的首地址对应的第一个指令替换成”int 3”，也就是字节码0xCC；当调用sys_open()函数的时候，执行0xCC就触发了 int 3中断，然后通过内核中很重要的另一张表IDT(Interrupt Descriptor Table)，找到中断函数do_int3()然后回调kprobe_handler()函数，达到了HOOK效果，如下图：

​

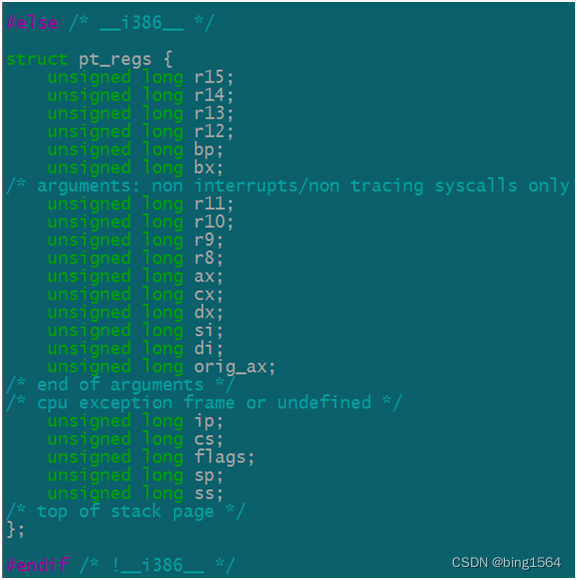

3. 最后聊到handler_pre()函数，也就是"typedef int (*kprobe_pre_handler_t) (struct kprobe *, struct pt_regs *);" 这个函数指针所对应的实际执行函数。第一个参数上面介绍过，第二个参数结构体struct pt_regs，在不同的架构下的定义是有很大差异的，这里我们只介绍X86-64的架构下的定义，位于内核原本文件（./linux-3.10.0/arch/x86/include/asm/ptrace.h）中，如下图定义：

​

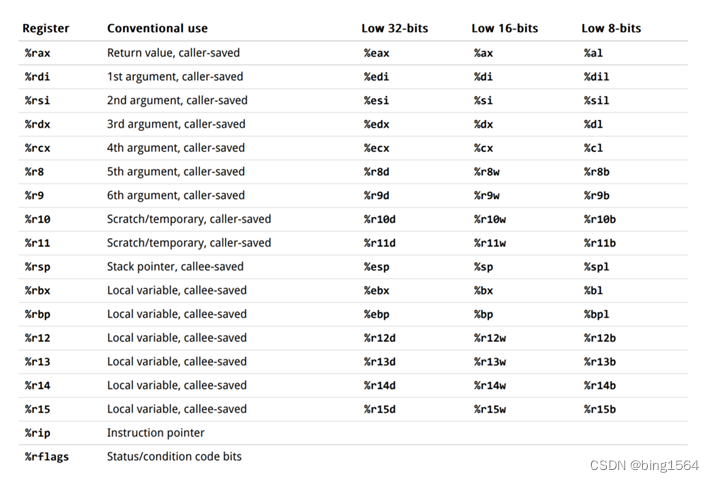

这个文件中，有两个结构体，分布是x86的32位系统定义和图上的64位系统定义，这个结构体的成员变量就是Intel CPU中对应的寄存器的映射值。当调用函数时候截取下来当做参数传入到handler_pre()函数内，而通过下图，我们得知X64的寄存器传参使用规则。

​

故而，第一个参数的值就放在了rdi寄存器中，也就是结构体变量regs->di中。所以通过strncpy_from_user()函数把rdi寄存器中地址指向的缓冲区复制到内核中打印出来，就成了open()函数的第一个变量” const char *pathname”咯。

kprobe的实战-隐藏进程

上面几种HOOK（或跟踪函数）的方式都是对一些开放函数的，在kallsyms中都可以找到这些函数，但是有时候我们还可以从回调函数下手来HOOK。还是先贴代码：

/* file: hide.c */ #include <linux/kernel.h> #include <linux/kprobes.h> #include <linux/module.h> #include <linux/moduleparam.h> #include <linux/fs.h> int register_kprobe(struct kprobe *kp); static struct kprobe kp = {     .symbol_name    = "proc_pid_readdir", }; static filldir_t old_filldir; static int pid; module_param(pid, int, 0744); static int my_filldir(void * __buf, const char * name, int namlen, loff_t offset,         u64 ino, unsigned int d_type) {     int p;     sscanf(name, "%d", &p);     if (p == pid)         return 0;     return old_filldir(__buf, name, namlen, offset, ino, d_type); } static int handler_pre(struct kprobe *pr, struct pt_regs *regs) {     old_filldir = (filldir_t)regs->dx;     regs->dx = (typeof(regs->dx))my_filldir;     return 0; } static int __init k_init(void) {     int ret;     kp.pre_handler = handler_pre;     ret = register_kprobe(&kp);     if (ret < 0) {         printk(KERN_INFO "register_kprobe failed, returned %d\n", ret);         return ret;     }     printk(KERN_INFO "Planted kprobe at %p; pid %d\n", kp.addr, pid);     return 0; } static void __exit k_exit(void) {     unregister_kprobe(&kp);     printk(KERN_INFO "kprobe at %p unregistered\n", kp.addr); } module_init(k_init); module_exit(k_exit); MODULE_LICENSE("GPL");

Makefile:

#obj-$(CONFIG_TOA) += hide.o obj-m += hide.o all:        make -C /lib/modules/`uname -r`/build M=$(PWD) clean:        make -C /lib/modules/`uname -r`/build M=$(PWD) clean

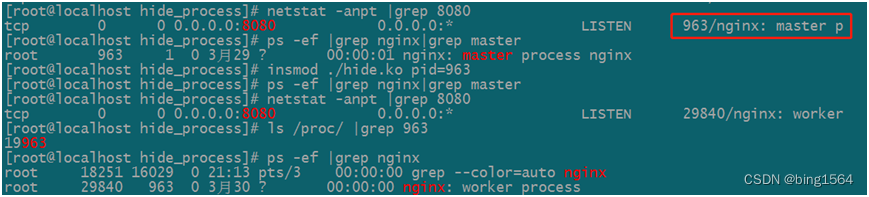

看下效果，我这里隐藏了nginx的master进程，进程ID = 963，如下图:

​

其实nginx的进程还在，可以看到worker进程的父进程还显示着963，但是 ps -ef 和 /proc下面都找不到PID=963的进程信息，另外在top下面不指定进程号也是看不到的。

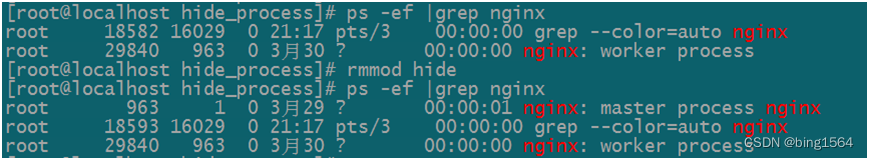

卸载这个驱动，又可以看到被隐藏的nginx进程了。如下图：

​

下面我们来分析下代码：

1. /proc是Linux系统下一个虚拟的文件系统，不是一个真实的目录。linux内核的VFS把proc当成一个文件系统来管理，所以在open打开/proc下的文件或者目录会走到proc管理的部分。实际上proc中内容有两种，一种是在内存中预先分配好的，外界读取的时候直接给数据，另一种是动态的，在外界读取的时候动态生成。而进程的pid号对应的目录就属于动态生成出来的。而很多用户态应用都是根据proc下的pid目录名来获取进程列表的，最典型的就是ps命令。

2. 那么我们只要对读取目录的系统调用进行hook后略作修改，就能实现隐藏进程的目的。如下表看下正常情况下的系统调用：

sys_getdents: error = vfs_readdir(f.file, filldir, &buf); vfs_readdir: res = file->f_op->readdir(file, buf, filler); static const struct file_operations proc_root_operations = {     .read        = generic_read_dir,     .readdir     = proc_root_readdir,     .llseek     = default_llseek, }; proc_root_readdir: ret = proc_pid_readdir(filp, dirent, filldir); proc_pid_readdir: if (proc_pid_fill_cache(filp, dirent, __filldir, iter) < 0) proc_pid_fill_cache: return proc_fill_cache(filp, dirent, filldir, name, len, proc_pid_instantiate, iter.task, NULL); proc_fill_cache: return filldir(dirent, name, len, filp->f_pos, ino, type);

可以看到系统调用getdents从入口处就设置了一个回调函数filldir()，一直到最后一步proc_fill_cache()函数中才进行循环调用，用于填充响应的数据（也就是/proc下的pid目录名）。我们在proc_root_readdir()处下手，把它的第三个参数给修改了。也就是代码中handler_pre()函数实现的事情，把regs->dx保存并替换，就等于修改了proc_root_readdir()的第三个参数（参考上面的x64架构传参表）。这样在proc_fill_cache()函数中调用的回调函数就变成我们的my_filldir()函数了，在我们自己函数中，发现如果是我们要隐藏的pid的目录名，就跳过正常的调用即可。

3. module_param 用于在驱动初始化的时候获取传参。

内核中一些函数指针结构体的hook

我们观察内核代码的时候，很多时候一些函数调用都初始化的时候设置成回调函数的，例如上一个例子读取文件目录，那么proc有自己独有的读取目录处理函数，相对于的ext4、ceph、hpfs等等文件系统都有自己的处理函数，那么getdents的时候如何能调用到正确的处理函数呢？其实在open()的时候就确定好了，在打开这个文件目录的时候就确定了这个文件系统交给proc来处理了，所以file->f_op的回调函数指向了proc文件系统的处理函数，而不是给ext4等其他的处理函数。

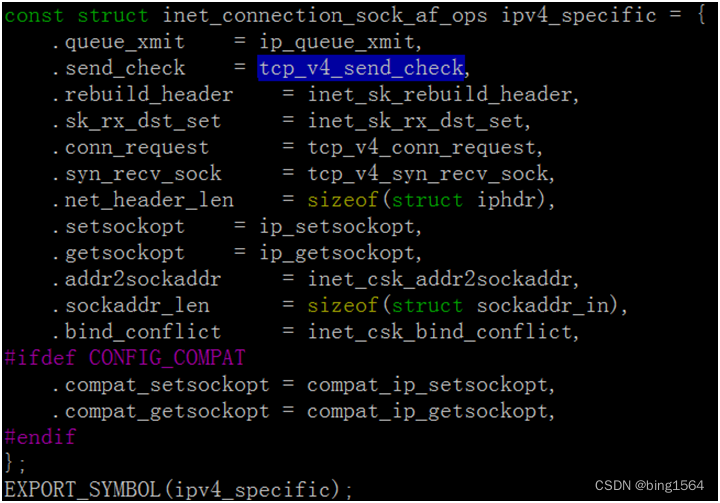

在如下图的内核代码（./linux-3.10.0/net/ipv4/tcp_ipv4.c）：

​

我们可以看到全局的结构体ipv4_specific，其中一个成员变量send_check指向了函数tcp_v4_send_check()，而同样的结构体在另一个目录ipv6下也有，如下图：

​

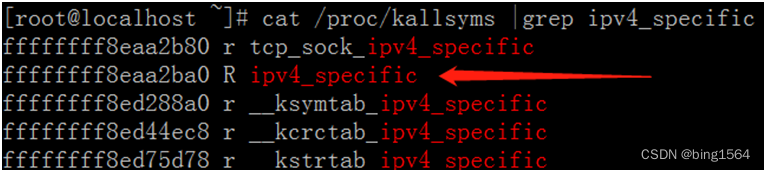

而在应用程序建立套接字的时候选择了v4还是v6，都是同一个系统调用（sys_socket），只是传入的参数是不一样的，那么内核根据传参的差异，灵活的选择使用不同函数来初始化套接字，不同的函数又使用各自对应的结构体来初始化后续的调用函数。这类函数的指针结构体在内核中非常多，那么这些结构体成员变量就是天生的HOOK点，只需要拿到表的地址，然后修改其中的参数变量就可以完成HOOK安装了。而这类表的地址可以轻易的拿到，如下图：

​

可能最大的问题在于要对目标函数要非常熟悉，明白函数用于什么地方，并且hook处理函数不能写错，毕竟这样写是没有kprobe的异常处理函数来兜底的。比如我们可以hook住tcp_v4_send_check()来统计某个协议发送了多少流量，也可以HOOK住TCP的握手处理函数，在服务端端统计TCP建立连接用了多长时间等等。

inline HOOK：“现在我双手抱头，被打的不敢还手。”

最后看看网络技术上的HOOK技术应用

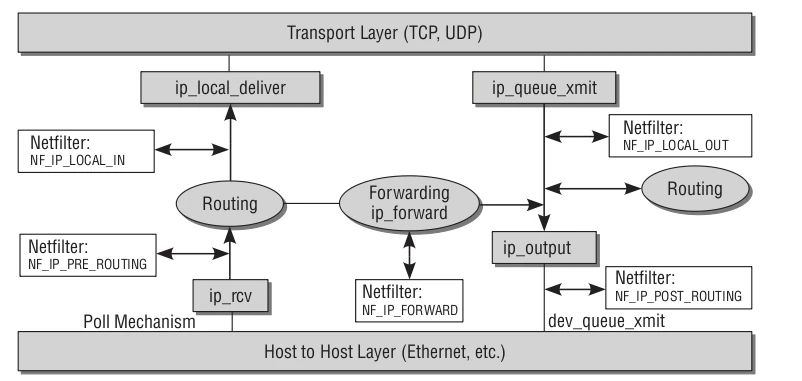

大家在linux主机上最熟悉的防火墙应该就是iptables了，但是究其实现原理就要聊到Netfilter。Netfilter是挂载在linux内核网络协议栈中的报文处理/过滤/修改的框架。它在内核中报文的关键流动路径上定义了5个HOOK点，各种协议(IPv4、IPv6、ARP、ICMP等)可以在这些HOOK点安装HOOK处理函数，报文流经此地，内核会按照优先级调用这些HOOK函数，这些函数最终会决定报文是被NF_ACCEPT(放行)还是NF_DROP(丢弃)。如下图：

​

Netfilter中常提到的5链4表，这里表就不讨论了，而5链就是指在5个HOOK点上设置的HOOK处理函数的链表。

5个HOOK点：

PRE_ROUTING：数据包进入路由表之前

LOCAL_IN：通过路由表后目的地为本机

FORWARD：通过路由表后，目的地不为本机

LOCAL_OUT：由本机产生，向外发送

POST_ROUTING：发送到网卡接口之前。

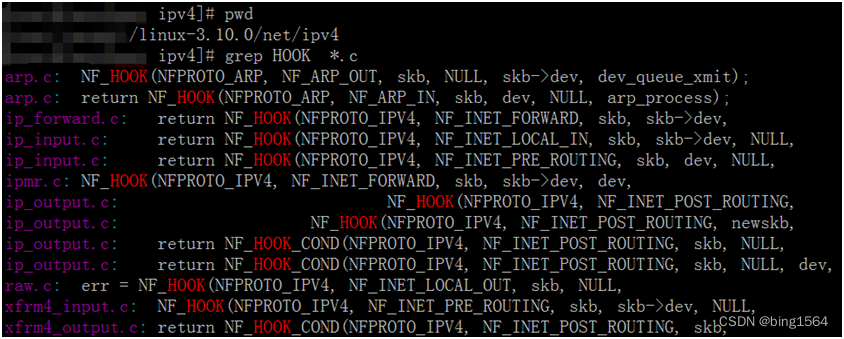

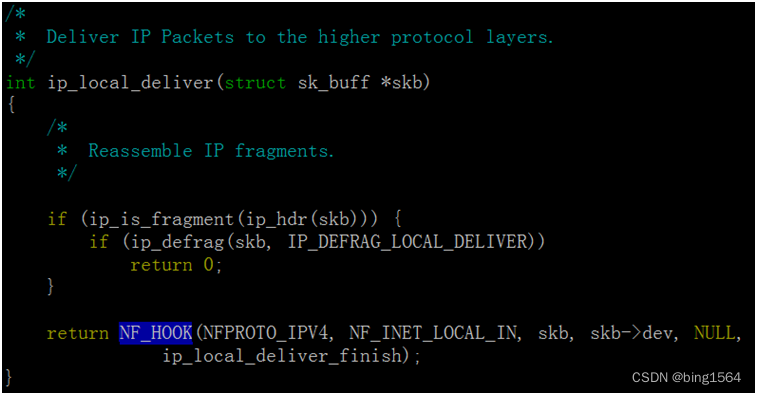

我们去内核的IPV4的协议栈实现的源码目录里搜索下，遍地都是HOOK点:

​

​

我们可以看到Netfilter就在关键的函数点等着去过滤网络报文，这算是官方认证的HOOK么？

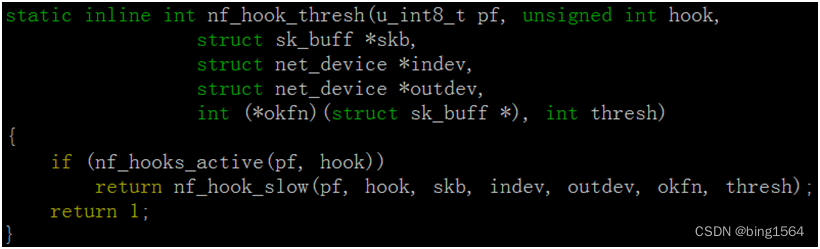

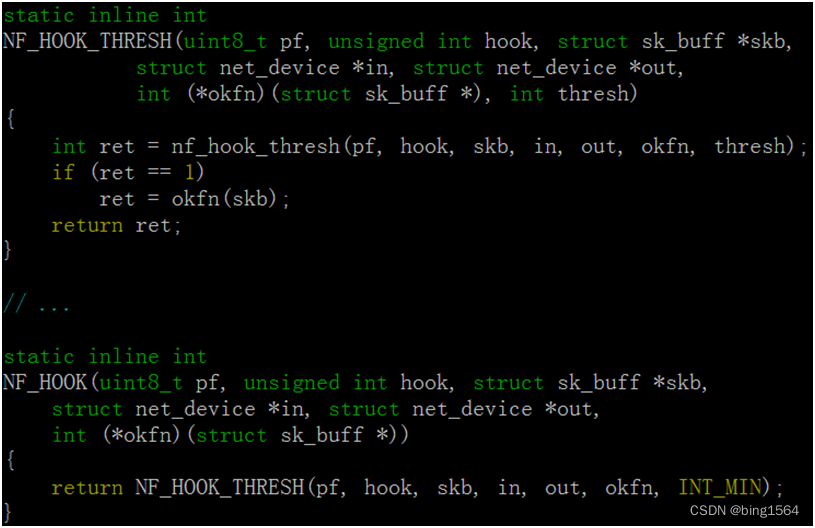

我们再到./linux-3.10.0/include/linux/netfilter.h里看下NF_HOOK的实现：

​

​

到这里HOOK执行完成，nf_hook_thresh()就是HOOK函数，根据返回值，看是否继续走下面的流程，如果返回1则走正常协议栈调用okfn()，如果返回其他值，则流程结束，这个报文也就被丢弃了。

但是Netfilter带来了两个问题，路径太长和规则过滤太多：报文需要经过链路层，IP层才能被处理，如果是需要丢弃的报文，会白白浪费很多CPU资源，影响整体性能；Netfilter 框架类似一套可以自由添加策略规则专家系统，并没有对添加规则进行合并优化，这些都严重依赖操作人员技术水平，随着规模的增大，规则数量N成指数级增长，而报文处理又是O(N)复杂度，最终性能会直线下降。随着互联网的流量越来越大，内核的协议栈因为历史包袱的缘故，效率上捉襟见肘，而多队列网卡、网卡分流RSS、中断线程化都是治标不治本，就目前而言唯有绕过内核（kernel-bypass）是出路。

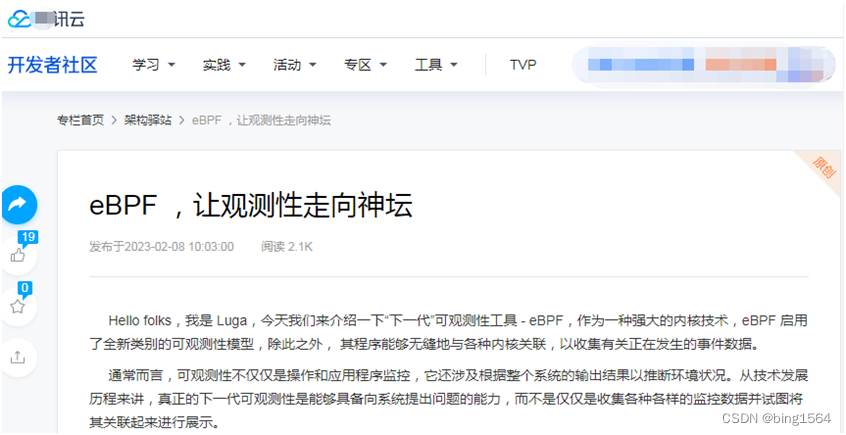

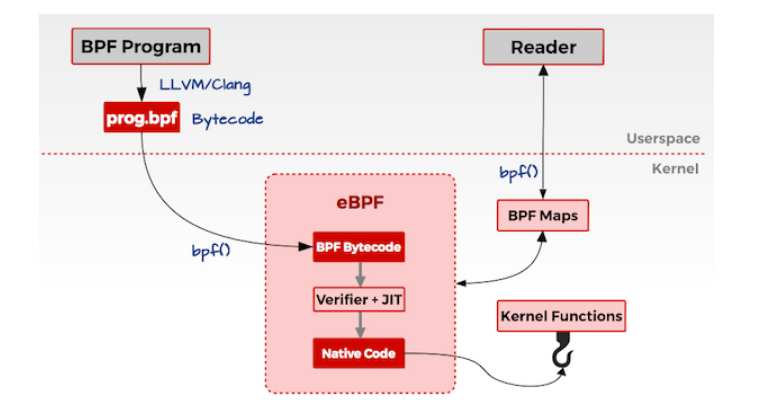

绕过内核有两种选择：a. 让应用程序独享CPU直接读取网卡从而绕过内核协议栈的DPDK是一种。b. 而反其道而行的让网卡NPU直接处理业务逻辑的eBPF-XDP则是另一种。eBPF的历史以及如何从BPF到eBPF的，请自行百度，笔者只是介绍下BPF如同通过钩子挂载到内核里的，而不讨论这个技术本身。eBPF因为其一些特性和最近流行的“可观测”相辅相成/狼狈为奸，见下图文章：

​

是不是真能走向神坛，我保留意见，这里我们只欣赏下eBPF的下钩机制。

​

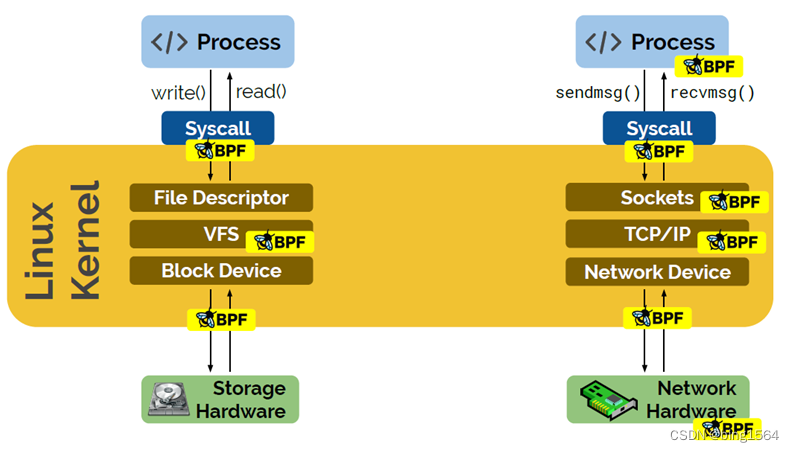

展开上图的钩子，下图展示HOOK点：

​

最后抽取个HOOK点贴下代码，3.10的内核源码不能满足要求，下面的代码会使用5.15的内核源码做介绍。

​

如上图所示，在tcp_output.c的函数tcp_make_synack()中生成SYN的ACK响应包的时候下钩子，来操纵响应的报文。

笔者要表达的是钩子在linux内核中随处可见，相比说它是门技术笔者觉得它更像是一种编程思路，利用钩子对庞大的内核修修补补，可观测、审查、旁路、实现业务等等。
