Activity 审批流简单介绍



一、概述

     最近做一个项目用到了审批流，在网上找了一下，activity还是比较好用，对其简单整理，主要内容包括组件引入，审批流创建，代码开发等功能

二、引入Activity

     通过gradle和maven都可引入activity，gradle的引入方式如下：

    implementation("org.activiti:activiti-engine:7.1.0.M6")
    implementation("org.activiti:activiti-spring:7.1.0.M6")

    即使用其7.1.0.M6版本，通过maven的方式如下：

<dependency>
	<groupId>org.activiti</groupId>
	<artifactId>activiti-engine</artifactId>
	<version>7.1.0.M6</version>
</dependency>
<dependency>
	<groupId>org.activiti</groupId>
	<artifactId>activiti-engine</artifactId>
	<version>7.1.0.M6</version>
</dependency>

     只要依赖能下载下来，则引入就是成功的

三、创建流程文件

      我们首先要创建一个流程文件，才能在后续的过程中使用这个文件，actiivity7据说是有一个在线的工具，不过不是太会用，这里使用的是eclipse的插件，要注意的是eclipse不能使用最新版本，根据官方的介绍，kepler 版本是可以的，这个不做过多介绍，eclipse的插件虽然已经不再维护了，但老版本也还是可以使用的，其效果如下：



    对于每个任务节点来说，可以在Main config里配置审批人变量，在创建流程时对变量设置值。



四、创建流程表并初始化流程

      actiivity的数据也是通过表来存储的，所以使用之前还需要建表，当然这个要先进行数据源配置，actiity的配置文件默认为actiity.cfg.xml，示例配置如下：

<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd">

    <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">

        <property name="jdbcUrl" value="${yourJdbcUrl}" />
        <property name="jdbcDriver" value="com.mysql.jdbc.Driver" />
        <property name="jdbcUsername" value="${yourUsername}" />
        <property name="jdbcPassword" value="${yourPassword}" />
        <property name="databaseSchemaUpdate" value="true" />
        <property name="asyncExecutorActivate" value="false" />
    </bean>

</beans>

      系统初始化的时候，要先进行建表，示例代码如下：

public class ActivityConnectionDB {
    public static void main(String args[]){
        //获取流程引擎配置
        ProcessEngineConfiguration pec = ProcessEngineConfiguration.createStandaloneProcessEngineConfiguration();
        //设置自动创建表和更新表
        pec.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        //构建流程引擎,即获取流程引擎对象
        ProcessEngine pe=pec.buildProcessEngine();
    }
}

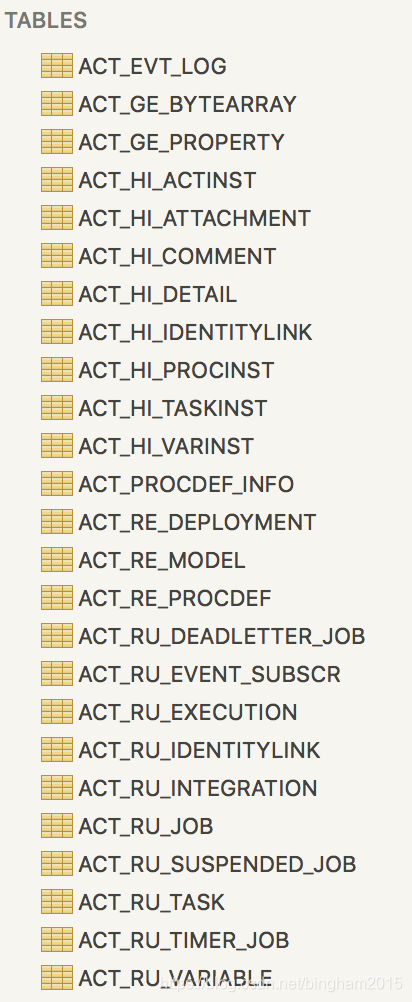

        建好之后，系统里应该会有25张表，都是以ACT开头的，如下：

这个表又可以按前缀分为几类，这里以一个学生提交审批的简单流程为例进行介绍，介绍之前，要先对流程进行初始化，示例代码如下：

private static void deploy(ProcessEngine pe, String processName, String desc){
        //获取流程引擎配置
        DeploymentBuilder builder = pe.getRepositoryService().createDeployment();
        builder.addClasspathResource("bpmn/" + processName + ".bpmn")
                    .name(desc)
                    .category("就业")
                    .addClasspathResource("bpmn/" + processName + ".png");

        builder.deploy();
}

这样流程数据将会在相关表里保存。

1、ACT_RE_*:

’RE’表示repository(存储)，RepositoryService接口所操作的表。带此前缀的表包含的是静态信息，如，流程定义，流程的资源（图片，规则等）。

从上面的截图看，一共有三张表，分别如下：

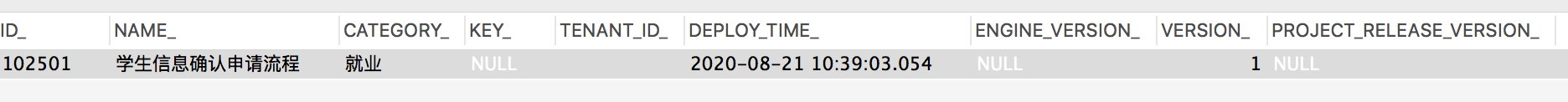

1）act_re_deployment：部署信息表，表示一个流程的静态定义，示例：

每部署一个流程，这个表里就会有流程的定义，它保存了流程名和ID

2）act_re_model  流程设计模型部署表，这个表可以为空，暂不清楚什么样的情况下会有数据

3）act_re_procdef 流程定义数据表，包含了流程的定义信息，如流程定义时的ID等，示例如下：

可以看到这张表中的deployment_id_引用的id正是act_re_deployment中的id

2、ACT_GE_*:

全局通用数据及设置(general)，各种情况都使用的数据。从上图可以看到一共有两张表

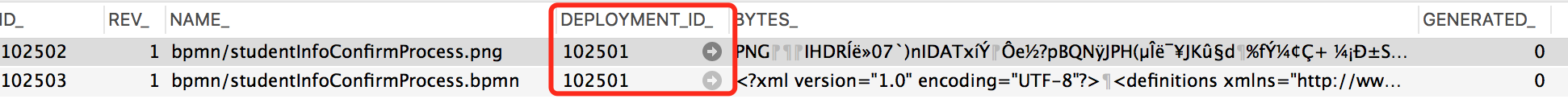

1）act_ge_bytearray： 二进制数据表，存储流程定义的文件及图片的二进制形式

两条记录，一条存储流程文件，一条存储图片，有需要时，可以读出来

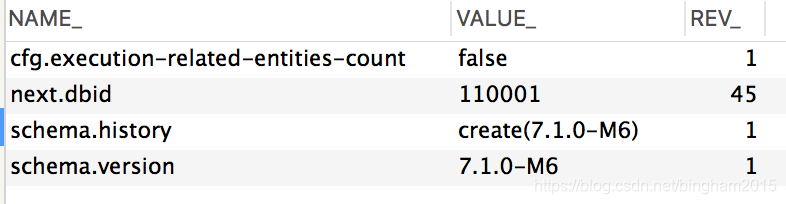

2）act_ge_property：流程引擎的全局属性，这个与具体某个流程无关，属于配置信息，固定4条：

3、ACT_RU_*:

‘RU’表示runtime，运行时表-RuntimeService。这是运行时的表存储着流程变量，用户任务，变量，职责（job）等运行时的数据。Activiti只存储实例执行期间的运行时数据，当流程实例结束时，将删除这些记录。这就保证了这些运行时的表小且快。

相关示例后面给出

4、ACT_HI_*:

’HI’表示history，历史数据表，HistoryService。就是这些表包含着流程执行的历史相关数据，如结束的流程实例，变量，任务，等等

相关示例后面给出。除此之外还有两个表，介绍如下：

5、ACT_EVT_LOG：流程引擎事件表，目前无记录

6、ACT_PROCDEF_INFO：流程动态信息表，目前无记录



五、启动流程并审批

这里我们把启动和审批放在一起，以便于对表的分析，代码如下：

ProcessEngine pe = ProcessEngines.getDefaultProcessEngine();

ProcessInstance processInstance =
                pe.getRuntimeService().startProcessInstanceByKey(applying.getProcess(), paramMap);

//完成第一个节点
Task task = pe.getTaskService()
    .createTaskQuery().taskAssignee(firstAssignee).singleResult();

if(task != null) {
     pe.getTaskService().complete(task.getId(), paramMap); //完成
}

这样就创建了一个流程实例，并完成了第一个节点的审核，根据前面的介绍，这个数据在act_ru相关表中存在，先看来看这些表：

1、ACT_RU_*:

这个系列下表示实时任务，有10张表，介绍如下：

1）ACT_RU_DEADLETTER_JOB ： 作业死信表-作业失败超过重试次数，正常情况下，不会有数据

2）ACT_RU_EVENT_SUBSCR：运行时事件监听，如果没有事件，这个也为空

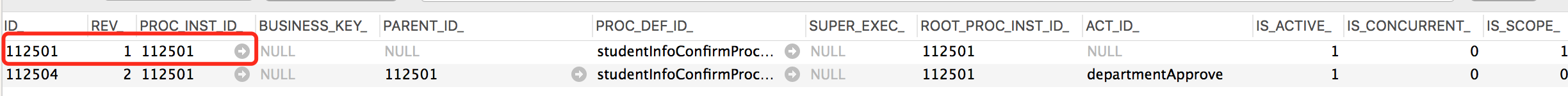

3）ACT_RU_EXECUTION：运行时流程执行实例表，在启动一个流程并完成一个节点之后，可以看到本表数据如下：

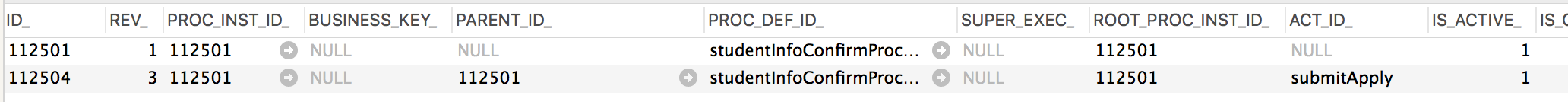

从表的定义来看，这里第一条记录为流程实例，第二条记录表示当前待执行的节点，可以看到是departmentApprove，表示学院审核，但为什么没有第一个节点的信息呢，因为节点1已经完成，被删除了。

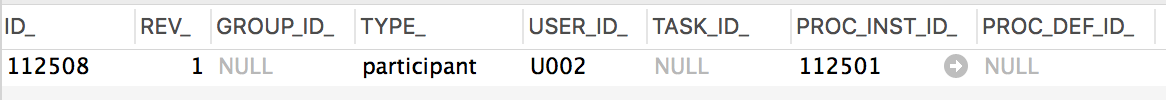

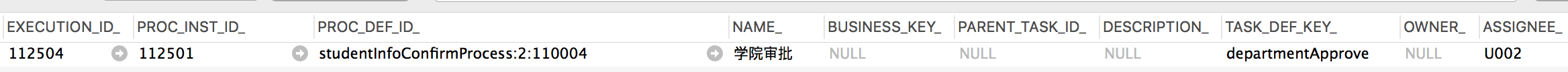

4）ACT_RU_IDENTITYLINK： 运行时人员流程表，数据如下：

U002表示当前待审批人员

5）ACT_RU_INTEGRATION：这个表应该是activity7新增的，没有数据，暂时不清楚其用途

6）ACT_RU_JOB：运行时定时任务数据表，没有定时任务这个也是空的

7）ACT_RU_SUSPENDED_JOB：运行时作业暂停表，通常也为空

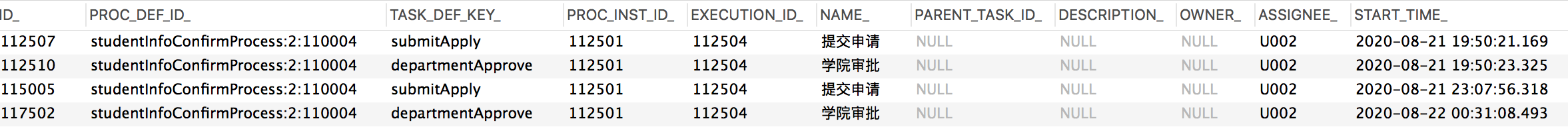

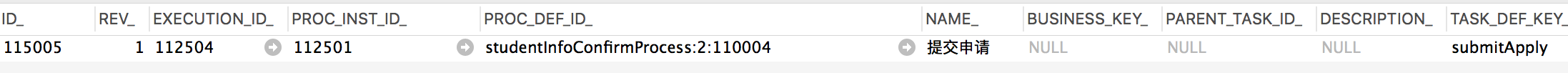

8）ACT_RU_TASK：运行时任务，存储当前待处理的任务，这个比较重要，同样完成之后就会删除，数据如下：

execution_id表示要执行哪个流程，assignee表示应该由谁来执行

9）ACT_RU_TIMER_JOB ： 运行时定时器作业表，这个也没用到

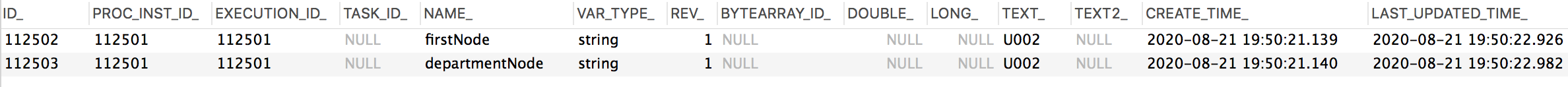

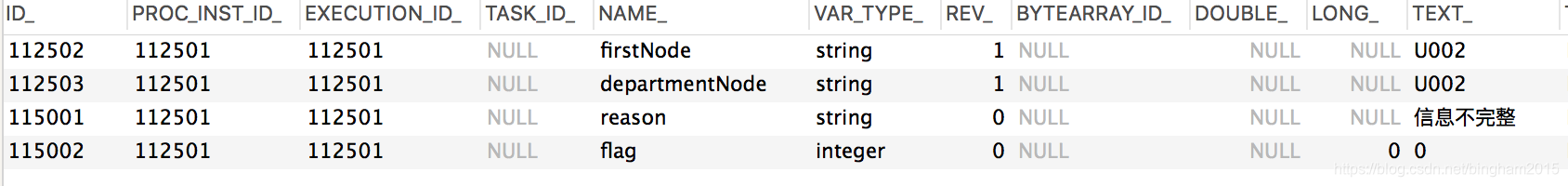

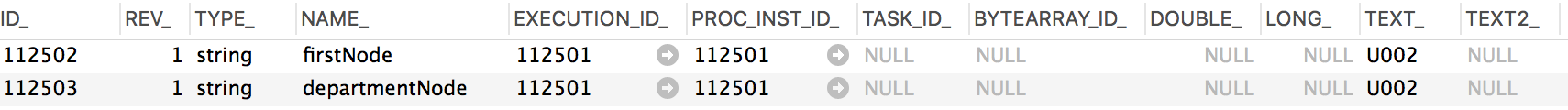

10）ACT_RU_VARIABLE：运行时变量表，存储实际运行时，可以使用哪些变量

从上表可以看出来任务112501时，可以使用两个变量，值都为U002,用来定义审批人。流程112504没有对应的变量



2、ACT_HI_*:

本系列下一共有8张表，介绍如下：

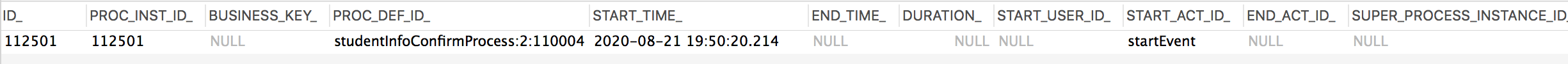

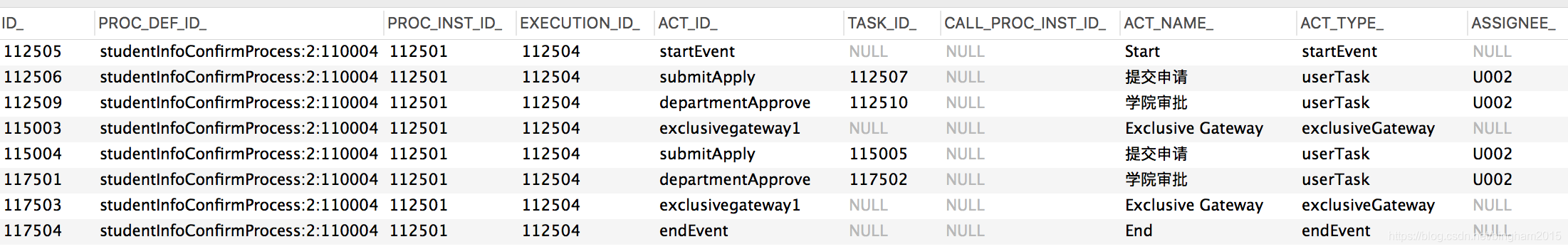

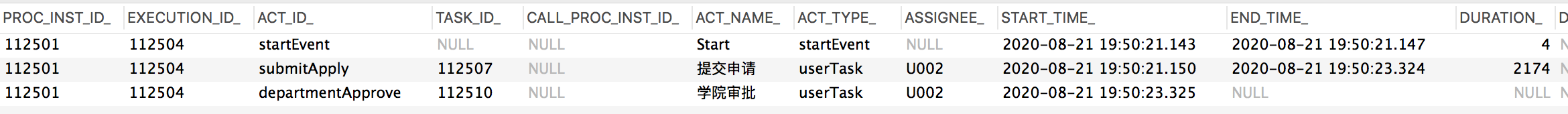

1）ACT_HI_ACTINST：历史的活动节点表，这个表记录了流程的审批节点历史，介绍如下：

从这个表里可以看到审批人，节点名，开始与结束时间，持续时间等

2）ACT_HI_ATTACHMENT：历史的流程附件，本例无记录

3）ACT_HI_COMMENT：历史的说明性信息，本例也没有记录

4）ACT_HI_DETAIL：历史的流程运行中的细节信息，本例也无记录

5）ACT_HI_IDENTITYLINK：历史的流程运行过程中用户关系，这个和ACT_RU_IDENTITYLINK 相对应

6）ACT_HI_PROCINST：历史的流程实例，记录之前发生的流程

因为流程在结束后会删除掉，所以要查历史流程只能在这里查

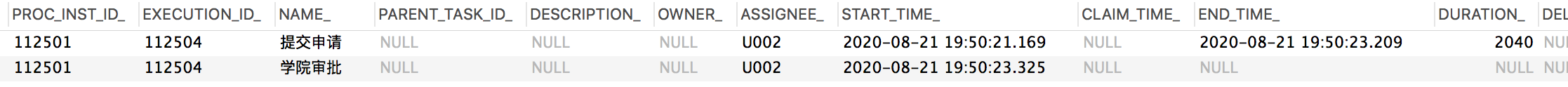

7）ACT_HI_TASKINST：历史的任务实例

前面是历史节点信息，本表为历史任务信息，同样记录了任务的开始，结束，持续时间，如果是查流程，这个更为合理。

8）ACT_HI_VARINST：历史的流程运行中的变量信息

从上表可以看到流程节点112501有两个变量。

六、审批与打回

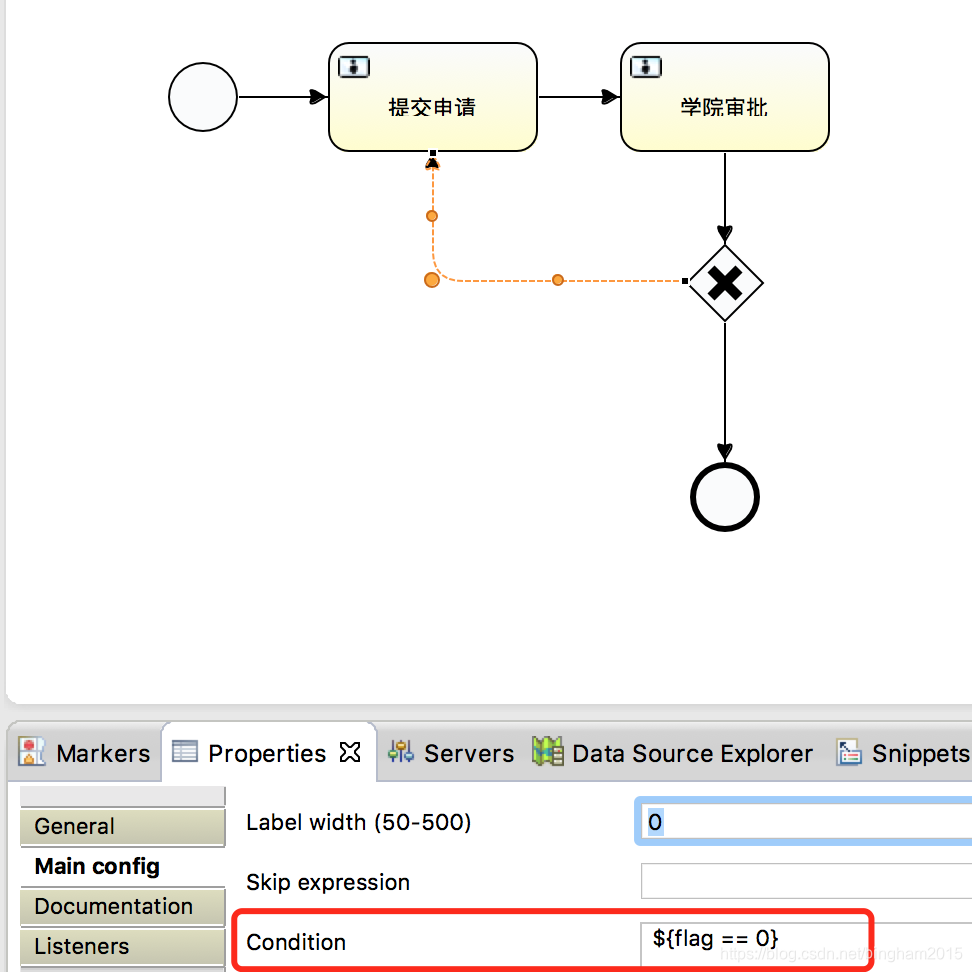

activity 只有审批的动作，没有打回的动作，想要打回，要么自己通过复杂的代码实现，要么就是通过流程图中加判断条件来控制，不同分支上加不同变量，比如本例就是如此，相关设计如下：

如上图，在处理本任务节点时，如果想实现打回的效果，传入变量flag的值为0，其它值为通过。

审批方法如下：

public boolean approve(String actProcessId, ApproveAction approveAction,
        String reason, String userId,Map<String, Object> paramMap) {

        ProcessEngine pe = ProcessEngines.getDefaultProcessEngine();
        Task task = pe.getTaskService()
                .createTaskQuery()
                .taskAssignee(userId)
                .processInstanceId(actProcessId)
                .singleResult();

        if(task == null) {
            logger.warn("没有找到{}的审批任务", userId);
            return false;
        }

        int flag = approveAction == ApproveAction.PASS ? 1 : 0;
        paramMap.put("reason", reason);
        paramMap.put("flag", flag);

        pe.getTaskService().complete(task.getId(), paramMap);
        return true;
}

 我们先试一下打回之后，再看下数据的变化，通过对前面的分析，我们主要关注ru和hi的几个表：
ru表的变化如下：

ACT_RU_EXECUTION

可以看到执行流程已经变为提交人了，原学院审批人节点完成后，已经删除了
ACT_RU_IDENTITYLINK

这个和原来没变化，因为审批人都是同一个

ACT_RU_TASK

待执行任务表，已变成第一个任务了

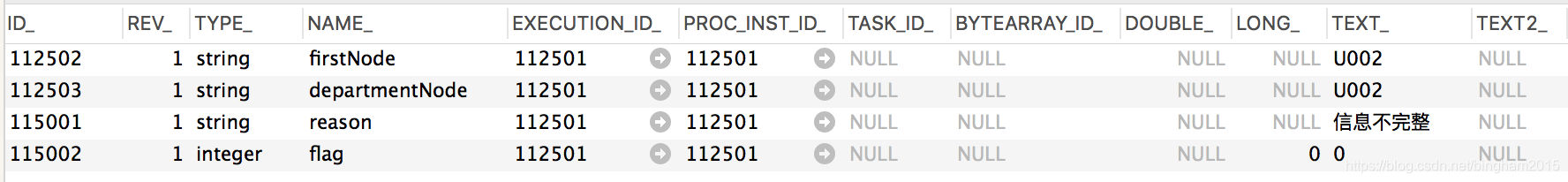

ACT_RU_VARIABLE

这个表里增加了两个变量，看来变量是流程级别的？

再来看来历史表的变化

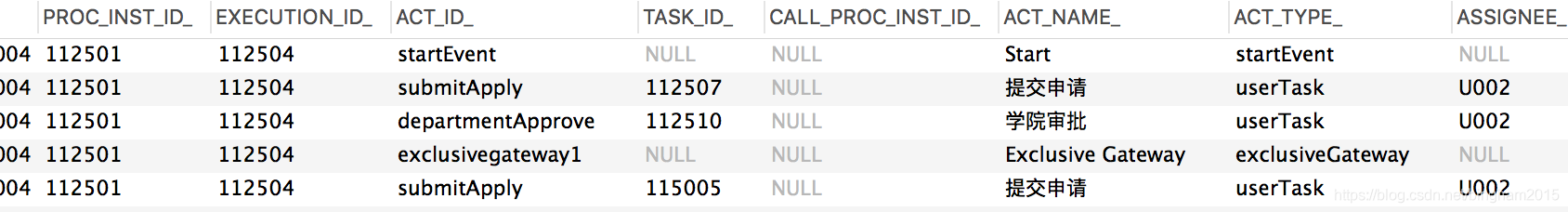

ACT_HI_ACTINST

可以看到各个节点都记录了，exclusivegateway1 表示选择节点，虽然没有审核，但也记录了

ACT_HI_IDENTITYLINK

这个没变化，另外 ACT_HI_PROCINST 表示历史流程，因为没结束，所以也没变化

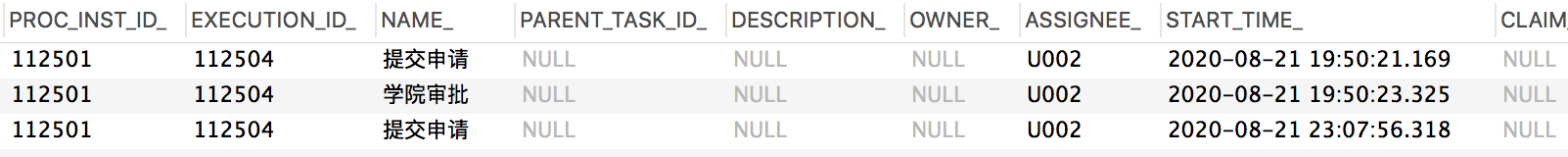

ACT_HI_TASKINST

这个保存了所有任务
ACT_HI_VARINST

这个保存了所有变量

七、流程结束

结束并没有特别的动作，只要流程走完end节点之后就结束了。本例中，再次提交审核，这次选择通过，就可以实现结束。这里我们看下结束后，表的变化，由于ACT_RU的都已经结束，所以这里只分析ACT_HI，即历史表，各表情况如下：

再来看来历史表的变化
ACT_HI_ACTINST

可以看到所有节点都记录了

ACT_HI_IDENTITYLINK：无变化
ACT_HI_PROCINST ：可以看到已经有结束时间了

ACT_HI_TASKINST

可以看到所有的审批节点
ACT_HI_VARINST

这个保存了所有变量信息。但这些变量看起来和任务并不关联

八、展示审批节点



通过分析，我们可以看到如果要展示审批节点，可以根据实例ID查 ACT_HI_TASKINST表，但该表中未记录审批动作是通过还是驳回，且也无法通过关联变量来实现。所以，只能考虑把这些信息在审批时就加到这个表里，看了下结构，description_是可以来记录这个信息的，字段类型为4000个varchar, 应该说足够了，剩下就是怎么放的问题。这个可以直接save。相当于是自定义一个json字符串放到description_里，取出来时再解析。
不过在网上查资料时，发现了一个更好的方式，就是加批注，这个对应ACT_HI_COMMENT，不仅如此，如果我们希望审批节点时存一些文件，也可以使用ACT_HI_ATTACHMENT。这就完美解决了问题。

示例代码如下：

            if(task != null) {
                pe.getTaskService().addComment(task.getId(),
                        processInstance.getProcessInstanceId(),
                        ApproveAction.COMMIT.toString(),
                        assignee.getName() + "|" );
                pe.getTaskService().complete(task.getId(), paramMap);
            }

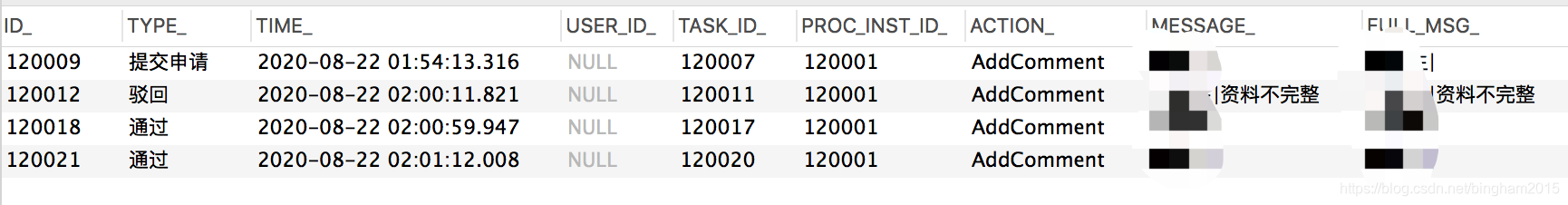

这里没有单独放审批人名字的字段，所以将其放在理由里，显示时，再解析。该表中的数据如下：

那么结合ACT_HI_TASKINST，显示审批记录将是一件非常容易做到的事。

九、结语

本文对activity中的简单用法做了分析，重点介绍了其关键表结构，并结合实例进行了演示和数据分析，相信读完本文，会对activity的功能有较好的理解
