第3个项目：LED交通灯实验

1.实验器件：

■ 红色LED灯：1 个

■ 黄色LED灯：1 个

■ 绿色LED灯：1 个

■ 220欧电阻：3 个

■ 面包板：1 个

■ 多彩杜邦线：若干

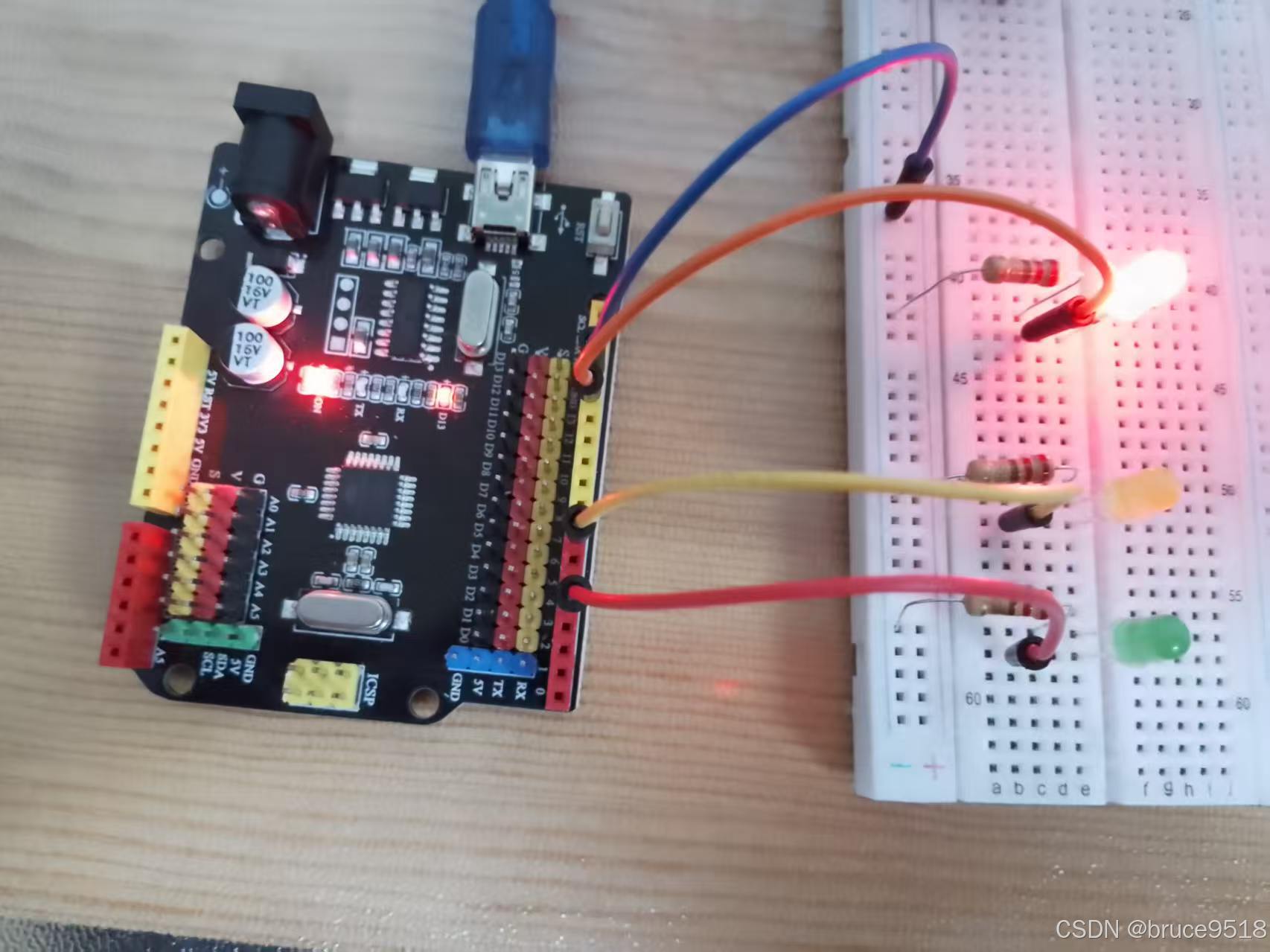

2.实验连线

1）.将3个发光二极管插入面包板，

2）.用杜邦线将3个发光二极管的长脚连接到开发板的4 7 10接口，

3）.将电阻的一端连接到面包板的横排插口，

4）.将面包板的横排插口用导线连接到开发板的GND接口。

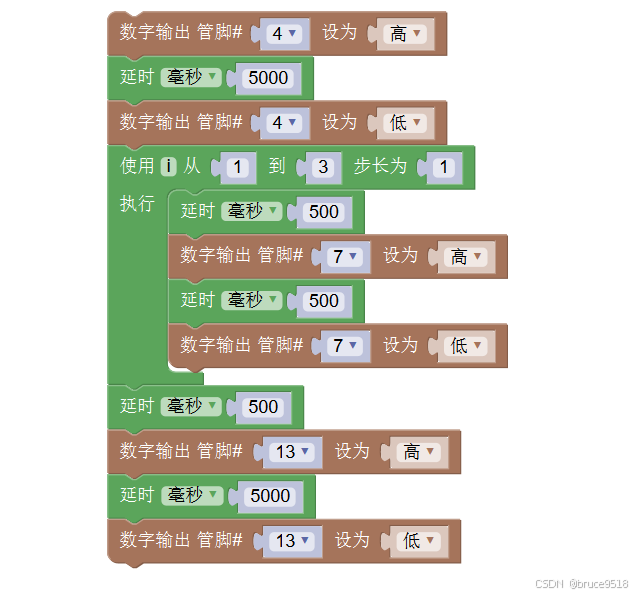

3.将代码上传到开发板。

注意，可能P10坏了，换成P13就正常了。

4.实验结论

可以看到绿色LED灯被点亮5秒，然后熄灭。

同时黄色LED灯被点亮闪烁3妙，然后熄灭。

然后红色LED灯被点亮5秒，然后熄灭。
