突破常规 - “不一样”的 PN/PN 耦合器功能

1. PN/PN 耦合器常规功能

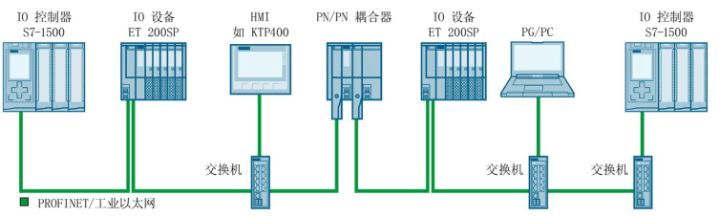

西门子的 PN/PN 耦合器常用于实现处于两个不同网络的控制器之间的 PROFINET 数据传输。如下图所示，分别处于不同网络的 S7-1500 PLC 通过 PN/PN 耦合器实现数据的快速交互，而且因为耦合器的存在，两个网络彼此隔离，也大大增加了网络的安全性。

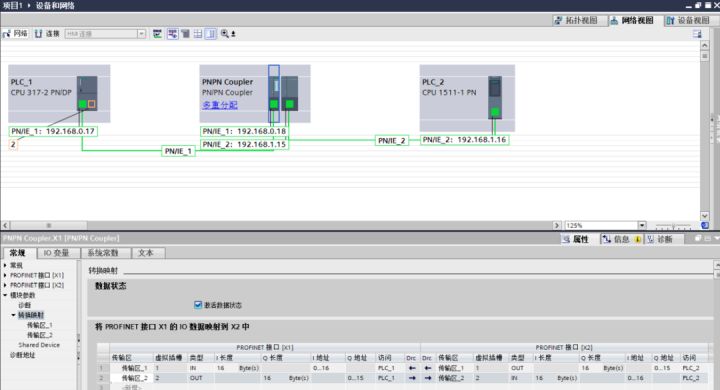

针对这种经典应用，PN/PN 耦合器组态也非常简单，我们只需要在两个CPU 中分别组态耦合器，并且插入输入/输出，简单地说就是 “槽位交叉对应，长度一致” 即可。

但是在配置的过程中，大家也会注意到，在组态类型的下拉框中，还有很多其它组态功能。
大家可能有疑问，针对这些不常用的组态选项，能够实现什么功能呢？让我们一起看看 “不一样”的 PN/PN 耦合器功能。

2. 功能一、共享输入(MSI)/共享输出(MSO)

通过 PN/PN 耦合器的模块内部共享输入 (MSI) 和共享输出 (MSO) 功能，可将数据同时传递给本侧的其它 PL
