PN/PN耦合器工作原理与应用场景

PN/PN耦合器是一种关键的工业通信设备，用于连接两个独立的PROFINET网络并实现它们之间的数据交换。以下是对PN/PN耦合器的工作原理和应用场景的详细介绍：

工作原理

• 基本功能：PN/PN耦合器主要用于连接两个以太网子网，并允许这两个网络间进行数据交换。它支持高达1024字节的数据交换大小，可以分开配置输入和输出数据的大小，例如，一个网络的800字节输入对应另一个网络的200字节输出。

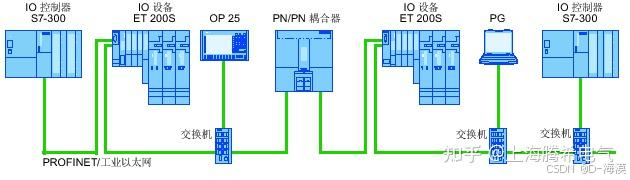

• 技术特点：PN/PN耦合器具有两套PROFINET接口，每个接口连接到一个子网。在组态期间，从这一个PN/PN耦合器将生成两个IO设备，表示每个自带子网的站都有一个IO设备。在每个子网内，PN/PN耦合器的另一个部分作为总线节点。一旦组态完成，两个部分合并在一起。

• 冗余设计：为了保证系统的高可用性，PN/PN耦合器设计了电源冗余功能，可以在主电源出现故障时自动切换到备用电源，确保设备持续稳定运行。

应用场景

• 自动化生产线：在自动化生产线中，PN/PN耦合器可以连接不同的生产区域或设备，实现数据共享和协同控制，提高生产效率和产品质量。

• 智能建筑：在智能建筑中，PN/PN耦合器可以连接不同的控制系统和传感器网络，实现集中管理和优化控制，提高能源效率和舒适度。

•
