LabVIEW编程LabVIEW控制NI 9403例程与相关资料

于 2021-09-12 19:45:53 发布
阅读量458 收藏 1
点赞数
分类专栏： LabVIEW开发案例 文章标签： LabVIEW LabVIEW NI9403
本文链接：https://blog.csdn.net/bjcyck/article/details/120254828
版权

LabVIEW编程LabVIEW控制NI 9403例程与相关资料

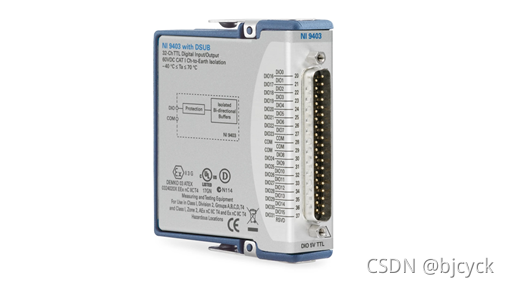

NI-94035 V/TTL，32个双向通道，7 µs C系列数字模块—
NI-9403是一款可配置的数字I/O接口，可使输入或输出具有动态移位功能。每个通道的I/O通道和背板之间都具有瞬态隔离。借助可重配置I/O (RIO)技术（仅CompactRIO），用户可使用 LabVIEW FPGA模块对NI-9403进行编程，以实现自定义高速计数器/定时器、数字通信协议以及脉冲生成等应用。在CompactDAQ机箱中，NI-9403仅可用作为静态（软件定时）数字I/O模块。这些模块无法用于路由定时或触发信号。。
单价不高，但是需要配合专用机箱使用，在使用中要注意这一点。相对PXI系统来说性价比还是不错的。





厂家有提供LabVIEW的例子。根据通讯协议的相关的说明，编写了适合项目的程序。

相关资料说明，如下所示。
LabVIEW、LabVIEW开发、LabVIEW编程、LabVIEW程序
文字内容均在附件Word中，同时上文中提到的例子和资料，均在word中的附件里，可点击下载。登录www.bjcyck.com可以查看更多详细信息。这里只是简略的介绍，有任何关于LabVIEW、LabVIEW开发、LabVIEW编程、LabVIEW程序相关问题，请与我们联系。
链接地址为：http://www.bjcyck.com/nd.jsp?id=223#_np=2_358
