LabVIEW对8-bit图像进行滤波或算术运算

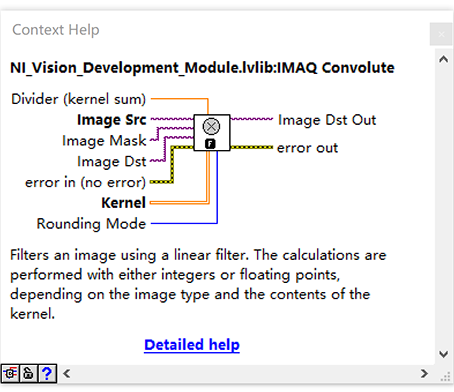

8-bit（U8）无符号整数图像并不包含负数，这样的话如果对其进行的操作，例如IMAQ Convolute，IMAQ Subtract等等，结果出现负数会怎样？

解答: 任何对U8图像进行的操作如果导致“越界”都会导致对应像素点被箝位（或强制设定）为0或者255。这将会导致非预期的结果，并最终得到完全黑或者白的图像。一般而言，需要在进行操作之前将图像先转换为16-bit有符号数（I16）。该操作可以通过IMAQ Cast Image VI完成，

在某些情况下，例如图像平均，可以在完成数学运算之后直接将图像转换回U8格式；但是，如果得到的I16图像有像素为[0,255]范围之外的值，则需要在转换为U8之前对图像进行缩放。

​

编辑

添加图片注释，不超过 140 字（可选）
