LabVIEW传递接收C/C++DLL指针

LabVIEW传递接收C/C++DLL指针

传递指针

C和C++函数通常在其函数原型中接收指针。指针基本上是一个表示内存地址的整数值。

要将指向DLL的指针（即值的内存地址）从LabVIEW传递到DLL，必须配置调用库函数节点，以通过引用而不是值传递数据。不能直接传入内存地址，因为LabVIEW不会向编程人员公开数据的内存分配。

将指针传递给整数（和其他基元）

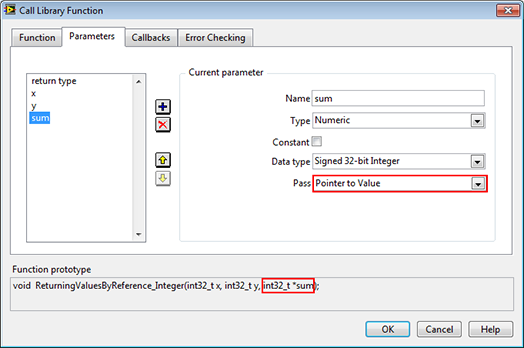

以下是采用指向整数的指针的函数的调用库函数节点配置。“传递”下拉列表应更改为“指向值的指针”。

voidReturningValuesByReference_Integer（intx，inty，int*sum）;

传递数组

根据定义，数组是C/C++中的指针。这意味着数组变量实际上只保存数组第一个元素的内存地址。

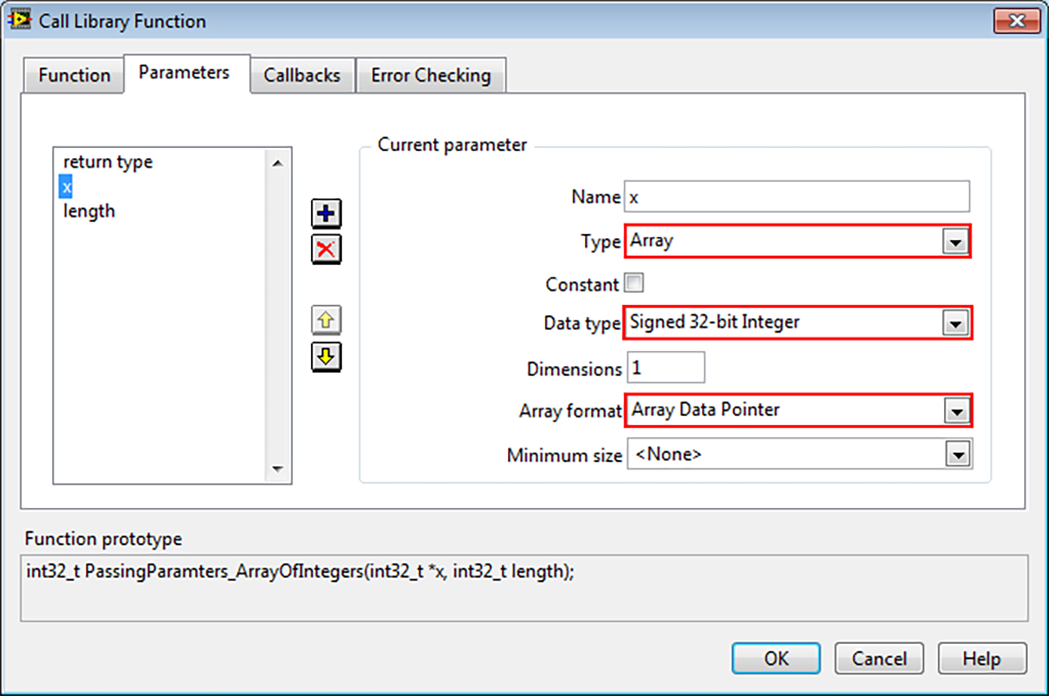

以下是采用整数数组的函数的调用库函数节点配置。“类型”应设置为“数组”。为数组选择适当的数据类型（在本例中为整数），并保留默认的“数组格式”下拉值“数组数据指针”。

intPassingParamters_ArrayOfIntegers（intx[]，intlength）;

将指针传递给字符串

字符串是一种特殊情况，因为字符串实际上只是一个char类型的数组。因此，默认情况下，它们已经通过引用传递。

以下是采用字符串输入的函数的调用库函数节点配置。将字符串格式保留为其默认值-C字符串指针。

intPassingParamters_String（char*str）;

将结构和指针传递给结构

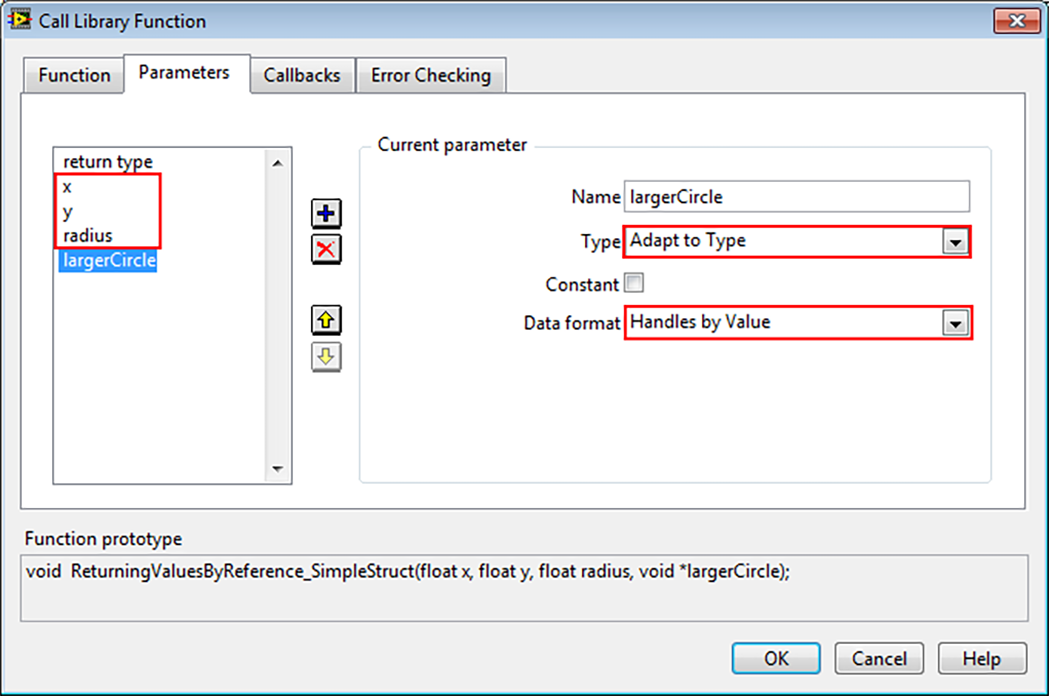

以下是采用结构和指向结构的指针的函数的调用库函数节点配置。若要传递结构，只需按顺序传入组成元素，若要传递指向结构的指针，可以将表示结构的群集作为“适应类型”输入传递，其数据格式设置为“按值处理”。

voidReturningValuesByReference_SimpleStruct（structsimpleStructCirclecircle，structsimpleStructCircle*largerCircle）;

接收指针

C/C++DLL通常会使用指向所请求值的内存位置的指针返回数据。这是通过以下两种方式之一完成的：

1.返回指针：指针作为函数的“返回值”返回，如下例所示。

int*ReturnAValue_PointerToInteger（void）

{

int*x=（int*）malloc（sizeof（int））;

*x=5;

returnx;

}

由于调用库函数节点仅允许返回整数、字符串和void类型的返回类型，因此必须接受指针作为表示内存地址的整数，并手动取消引用指针以获取其值。

2.按引用传递：指针通过函数的参数返回

voidReturningValuesByReference_Integer(intx,inty,int*sum)

{

//sumisapointer

*sum=x+y;

}

根据返回的数据类型，可以自动取消引用指针（如数字和简单结构），也可以接受指针作为表示指针的整数值，然后手动取消引用指针以获取其值。

请参阅接收指针作为内存地址和手动取消引用和接收指针和自动取消引用一节

接收指针并自动取消引用

调用库函数节点将允许自动取消对LabVIEW中一些常见数据类型的指针的引用，例如数字和简单结构结构。执行此操作的过程与将指针传递给DLL完全相同，并将参数视为输出而不是输入。

接收指针作为内存地址并手动取消引用

要接收指针，必须将调用库函数节点配置为接受整数值。此整数值是内存地址。获得内存地址后，必须取消引用该地址以获取实际值。

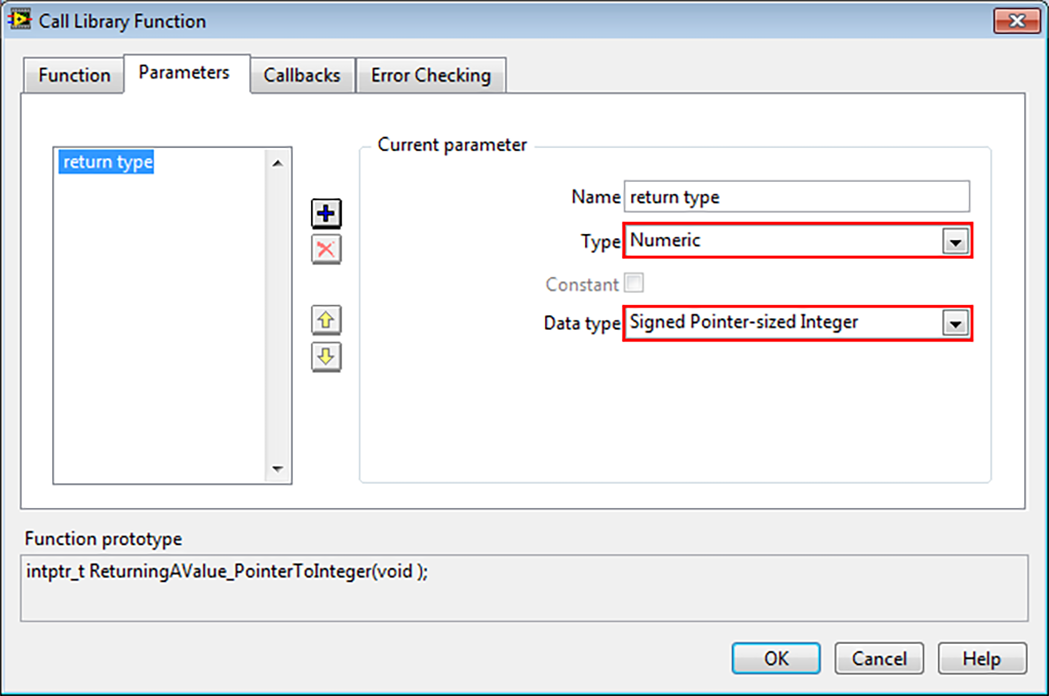

若要将调用库函数节点配置为接收指针，请将“类型”设置为“数字”，将数据类型设置为“有符号指针大小的整数”。指针大小的整数将根据操作系统和LabVIEW在调用库函数节点上自动使用适当的指针大小（32位与64位）。

注意：如果将32位整数传递给此输入，即使使用的是32位操作系统，也会看到一个强制点。
