LabVIEW基于一个单板RIO通用系统开发

单板RIO的灵活性和易用性帮助开发人员在相对短的时间内开发了众多而多样化的产品。已经组装了一个通用且极具成本效益的嵌入式控制和采集系统，该系统可以通过编程方式从一种产品更改为另一种产品。

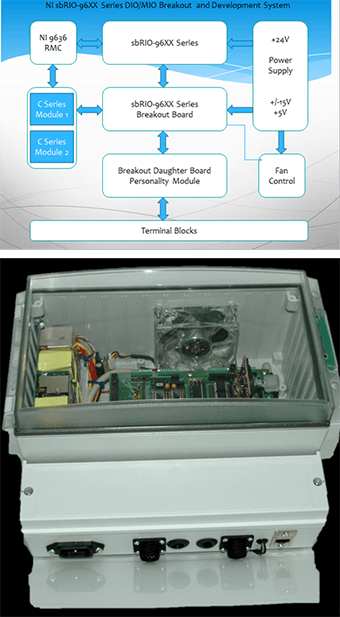

开发系统由一个专门设计的分线和一个子板组成，该子板与电源和温控风扇相结合，这些风扇安装在一个有吸引力的壁挂式外壳内，可通过接线端子轻松访问所有输入和输出。该开发系统还包括NI sbRIO-9626嵌入式控制和采集设备和NI 9636的2槽C系列RMC模块，可安装任何兼容的C系列模块。

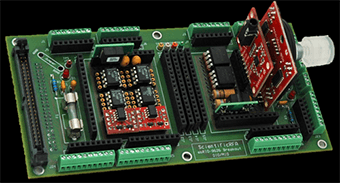

分线板可直接配接DIO/MIO连接器，也可以通过带IDC接头的50针带状电缆连接。它允许电子电路的快速原型设计和组装。例如，这里展示了具有高度隔离的DC-DC电源和ECG输出信号的ECG监测系统的示例项目。同时还提供4通道隔离式数字I/O，电压电平从3.3V FPGA转换为5V TTL逻辑。此设计中的大多数部件都是现成的组件和分线板组成，如心电监护系统。

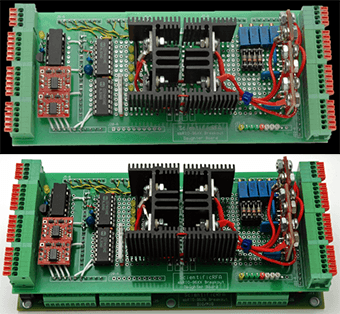

子板设计为与分线板配合，可直接访问分线板和sbRIO系统的所有输入/输出信号和电源总线。它可以定制并用于需要大真实状态的电路，如信号调理、功率处理器件、功率晶体管、继电器等。对于高速功率开关系统的四个通道，仅需要通过对系统的FPGA部分进行编程即可开发几种不同的产品。

​

产品的应用领域涵盖工业、医疗、消费电子、研发等不同领域。

工业

精密可编程电源

铅酸/锂离子电池充电测试系统

直流到交流电源逆变器（修正正弦波）

直流到交流电源逆变器（纯正弦波）

三相交流电源系统

热电加热/冷却系统

UPS，应急电源系统

医疗

射频消融系统（RFA）

继续心输出量测量系统（CCO）

心电监护系统

消费电子

LED灯调光器（从1-99%）

通用调光器

家庭供暖和制冷系统

研发

可编程三路输出电源

磁性设计，磁芯测试，例如BH回路

虚拟实验室

需要说明的是，上述的例程和文档，都是可以下载的，双击即可打开，其中压缩文件是可以采用粘贴复制的方式，拷贝到硬盘上。这不是图片，各位小伙伴看到后尝试一下，这个问题就不用加微信咨询了。有关LabVIEW编程、LabVIEW开发等相关项目，可联系们。附件中的资料这里无法上传，可去公司网站搜索下载。
