LabVIEW FFT 结果解析：Spectral Measurements Express VI vs FFT.vi

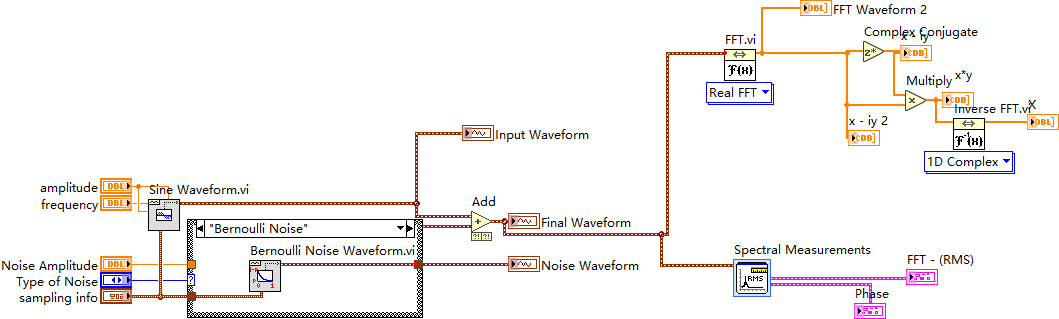

在 LabVIEW 中，使用 Spectral Measurements Express VI 和 FFT.vi 对同一个信号进行频谱分析时，可能会得到不同的结果。例如，对于一个 10Hz 正弦波（带噪声），Spectral Measurements Express VI 返回 FFT - (RMS) = 10，而 FFT.vi 返回的是一个复数 9996.41 + 0i。这两者的差异往往让用户困惑，本文将详细解析它们的计算方式及其关系。

详细说明

1. Spectral Measurements Express VI

   • 计算的是 单边谱（Single-Sided Spectrum） 幅值的 RMS 值，即 FFT 变换后该频率分量的有效值。

   • 对于 10Hz 的正弦信号，它返回的 RMS 值 为 10，直接反映该频率的能量大小。

2. FFT.vi

   • 返回的是 FFT 变换后的复数结果，包含频率分量的 幅值和相位信息。

   • 例如 9996.41 + 0i，其中实部表示信号的主要幅值，而虚部表示相位偏移（此处为 0）。

   • FFT.vi 默认计算的是 双边频谱（Two-Sided Spectrum），因此其幅值需要进行调整才能与 Spectral Measurements Express VI 的结果对应。

3. 如何将 FFT.vi 的结果转换为 RMS 值

   • 计算幅值：Magnitude=Re2+Im2=9996.41Magnitude=Re2+Im2=9996.41

   • 由于 FFT.vi 默认返回的是双边频谱，需要除以 2：Single-Sided Magnitude=9996.412=4998.2Single-Sided Magnitude=29996.41=4998.2

   • 计算 RMS 值（除以 22）：RMS=4998.22=10RMS=24998.2=10

   • 这与 Spectral Measurements Express VI 的结果吻合，说明二者本质上计算的量是一致的，只是表现形式不同。

总结

• Spectral Measurements Express VI 直接返回 RMS 值，更适合快速分析。

• FFT.vi 返回的是 复数频谱，需要进行适当的幅值转换，才能与 Spectral Measurements Express VI 结果对应。

• 在使用 FFT 进行信号分析时，理解 双边谱、单边谱和 RMS 转换 关系至关重要，以确保数据的正确解读。
