多功能 DAQ 电阻测量

在硬件测量领域，使用多功能数据采集（DAQ）设备进行电阻测量是一项重要的技术手段。本文将详细介绍如何利用多功能 DAQ 设备间接测量电阻的方法，包括适用的设备型号、具体的接线步骤、计算方式，同时探讨该方法的应用场合、适用范围及特点。

在实际应用中，经常会遇到需要计算未知或可变电阻阻抗的情况。例如，在电子电路研发中，检测新设计电路板上的电阻值是否符合预期；在工业生产线上，对电阻类元件进行质量检测等场景，都需要精确测量电阻值。

对于使用多功能 DAQ 设备进行电阻测量，以下是具体的解决方案：

• 硬件设备：可使用 CompactDAQ 机箱搭配 C 系列电压输入模块，如 NI-9219、NI-9218 等。不同模块在测量精度、范围等方面可能存在差异，在实际应用中需根据具体需求选择合适的模块。

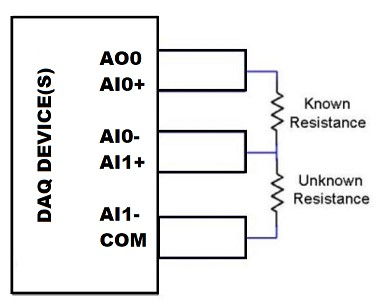

• 接线方法：

  • 将已知电阻的一端连接到模拟输出端或固定电压源（如稳定的电源供应），同时连接到差分模拟输入的正极。

  • 把未知电阻与已知电阻串联。

  • 将串联后的连接点，与第一个差分模拟输入的负极以及第二个差分模拟输入的正极相连。

  • 未知电阻的另一端，连接到第二个模拟输入的负极以及模拟输出（AO）的公共参考端（在图中标记为 COM）。

• 计算步骤：

  • 测量第一个模拟输入的电压值（即已知电阻上的电压降）。

  • 测量第二个模拟输入的电压值（即未知电阻上的电压降）。

  • 根据公式 “电流（安培） = 第一个输入的电压（伏特） / 已知电阻（欧姆）” 计算电流。

  • 利用公式 “未知电阻（欧姆） = 第二个输入的电压（伏特） / 电流（安培）” 得出未知电阻的阻值。

这种间接测量电阻的方法具有广泛的适用范围，只要每个模拟输入（AI）上的电压降在模块的规格范围内，就可以测量多个范围的电阻值。它的优点是灵活性高，适用于多种不同阻值的电阻测量场景，且多数多功能 DAQ 设备都可采用此方法。然而，也存在一些局限性，例如测量精度可能受到测量环境、设备本身精度等因素的影响。

值得注意的是，除了间接测量方法外，像 NI-9218 或 NI-9219 这类模块还具备直接测量电阻的功能，可进行 2 线或 4 线测量。这种直接测量方式操作相对简便，测量精度较高，但测量范围会受到一定限制。

在使用多功能 I/O 设备时，务必确保模拟输出能够根据所使用设备的电流驱动规格，提供电阻所需的足够电流。若无法满足，可采用外部电源或更换不同的模拟输出设备作为解决办法。
