LabVIEW软件设计锂电池故障模拟检测

在电动汽车和可再生能源领域蓬勃发展的当下，锂电池作为关键储能元件，其性能检测至关重要。传统检测方法效率低、难以实时监控，无法满足需求。 LabVIEW 软件设计锂电池故障模拟检测系统，为锂电池研发、生产和维护提供有力支持。

​

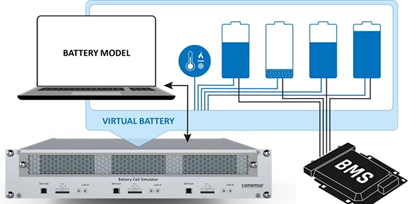

系统主要由硬件和软件构成。硬件部分，供配电单元接收指令为模拟试验供电，电能质量记录仪记录电网供电质量，配电装置分配电力并提供保护，程控电源实现输出控制与调节。电能质量记录仪选用 ZLG 致远电子的 PA6000 系列，其功率测量精度达 0.02%，能精准记录电网供电质量 。配电装置采用施耐德的 NSX 系列塑壳断路器搭配 iC65N 系列微型断路器，分断能力最高可达 150kA，为系统提供可靠的电力分配与保护 。程控电源选用艾德克斯的 IT6500C 系列，输出电压可达 1500V，电流达 60A，能满足不同测试需求。​

故障模拟与监控单元作为控制中枢，基于 PCI 总线搭建，工业控制计算机提供测试和控制资源，串口服务器整合通信总线，微欧计精确测量电阻，信号控制与调理单元处理传感器信号。工业控制计算机选用研华的 IPC-610H，搭载 Intel Core i7 处理器，可高效处理复杂运算 。串口服务器采用 MOXA 的 NPort 5110，支持 RS-232/422/485 通信，能实现稳定的通信总线整合 。微欧计采用华谊的 PM8268，测量分辨率达 0.1μΩ，满足高精度电阻测量需求 。信号控制与调理单元基于 ADI 公司的 AD7799 芯片搭建，其内置低噪声 24 位 ADC，能有效处理传感器信号。​

模拟试验平台提供测试环境，通过各类传感器监测被测产品；可编程电子负载模拟锂电池充放电工况。电压传感器采用 LEM 的 LV25-P，线性度达 0.1%，确保电压测量准确 。电流传感器选用 LEM 的 LA55-P，带宽达 500kHz，可快速响应电流变化 。温度传感器采用 DALLAS 的 DS18B20 ，测温精度可达 ±0.5℃ 。可编程电子负载采用菊水的 PLZ1004W，功率可达 1500W，能逼真模拟锂电池充放电工况。​

在硬件安装调试阶段，采用分层分步的方式进行。先对单个设备进行通电测试，检查设备运行状态和基本功能是否正常，如使用万用表对程控电源的输出电压、电流进行实际测量，与设备显示值对比，确保其精度符合要求。接着进行通信连接调试，将各设备通过串口服务器、网线等连接至工业控制计算机，利用 LabVIEW 的 VISA 函数发送测试指令，检查设备能否正常响应并回传数据，针对通信异常设备，重新检查通信协议设置和物理连接。最后进行系统联调，模拟实际测试场景，观察系统整体运行情况，对各模块的协同工作进行优化。​

软件部分基于 LabVIEW 软件，实现故障模拟、实时监测和用户界面交互功能。​

该系统实际功能强大。在故障模拟方面，可模拟锂电池充放电过程中的多种故障，如充电时的过载、过充，放电时的过放等，通过预设故障模式或用户自定义参数，借助 VISA 函数控制充放电设备完成模拟。实时监测功能下，利用 LabVIEW 软件的数据处理和分析能力，通过阈值判断、趋势分析等方法诊断故障，同时采集电压、电流、温度等参数并以图表展示，监测数据还会保存至数据库。用户界面设计便捷，方便用户选择试验项目、设置参数并查看实时数据。​

系统性能测试数据显示，在连续运行 72 小时的稳定性测试中，数据采集准确率达 99.8%，故障模拟响应时间平均为 200ms。对 100 组额定电压 36V、额定容量 30Ah 的锂电池组进行测试，与标准检测设备对比，电压检测误差在 ±0.5% 以内，电流检测误差在 ±1% 以内，温度检测误差在 ±1℃以内。​

从成本效益分析来看，该系统前期硬件采购成本约为 25 万元，软件开发成本约 18 万元。相比传统人工检测，效率提升 5 倍以上，每年可节省人工成本约 18 万元，在实际使用 2 - 3 年即可收回成本。同时，系统的精准检测可有效降低锂电池次品率，提升产品质量和企业竞争力。​

实际应用中，系统也遇到了一些问题。比如，在与多种设备通信时，不同设备的通信协议和接口标准存在差异，导致通信不稳定、数据传输错误；数据采集和处理的实时性要求高，在大量数据并发时可能出现处理延迟；模拟工况的精度受硬件性能和软件算法影响，部分复杂故障模拟不够准确。​

针对通信问题，对不同设备的通信协议进行深入研究，编写统一的通信转换程序，对通信接口进行标准化处理，提高通信稳定性和数据传输准确性。为解决数据处理延迟问题，优化数据处理算法，采用多线程技术实现数据采集、处理和存储的并行处理，提高系统实时响应能力。对于模拟精度不足的情况，升级硬件设备，选用更高精度的传感器和控制芯片，同时优化软件模拟算法，通过大量试验数据对算法进行校准和优化，提升复杂故障模拟的准确性。​

经过一系列优化改进，该系统在实际测试中表现出色。以额定电压 36V、额定容量 30Ah 的锂电池组充放电试验为例，系统能精准模拟电池过充、过放等故障情况，实时监控各项参数。充电过程中，能准确判断恒流充电和涓流充电阶段；放电过程中，及时监测到电池电压下降进入过放状态。系统可有效评估电池性能、诊断故障，为锂电池行业提供了可靠的检测方案，具有极高的参考价值。
