模组行业常用电路介绍

大家好，下面给大家介绍一下模组行业里常见的电路，有错误的地方请指正。

1，过压保护电路

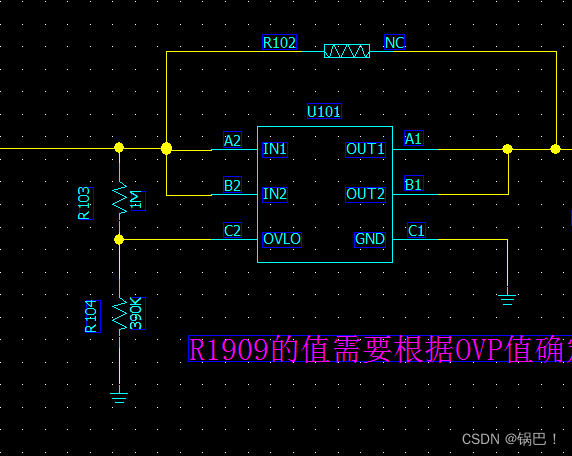

        通信模组一般的工作电压是在3.3~4.2V直接，推荐电压3.8V，为了防止有过压损坏模块的情况，需要在模组的供电端加过压保护。我们公司的过压保护电路如下：

上图中U101型号是SY6884PYC，可以通过调整R103，R104的大小，设置不通的过压保护阈值，计算公式如下：

感兴趣的同学可以看下芯片规格书，详细了解下。

2，USB信号防静电保护

        USB信号经常会用到，也是经常损坏的引脚，我们公司的USB保护电路如下图：

         USB_DP/DM信号上除了并了一颗TVS，另外串了一个2R电阻。串联电阻虽然会音响USB的眼图测试，但考虑到USB一般只是通信，下载用，速率要求并不高，而且串联电阻可以提高USB_DP/DM端的阻抗，当有静电产生时，静电会优先走阻抗最小的线路，即通过TVS流到地。

        感兴趣的同学可以试试，串不串电阻对静电测试影响很大。

3，防呆电路

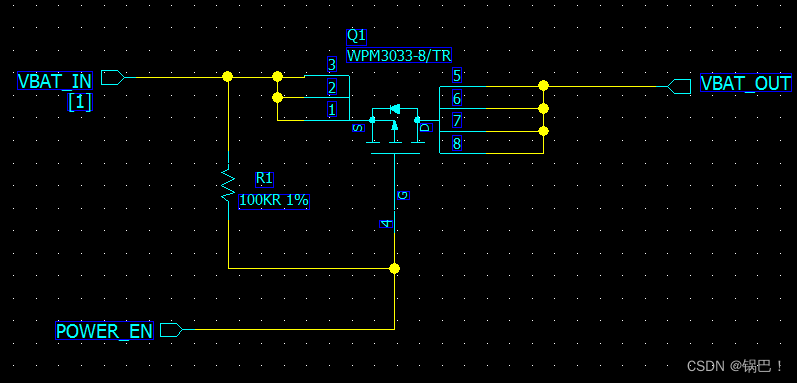

        防呆电路主要用在生产测试中，目的是为了防止工人在测试时模块放反了，导致电源接到地或者其他关键信号引脚上，导致损坏模块。我们公司使用的电路如下图：

        上图中POWER_EN可以接模块的GND焊盘，如果模块放的位置不对，POWER_EN信号没有接触到模块的GND焊盘，那么PMOS关闭，不给模块供电，只有当模块位置放正确了电路才导通，有效避免了放反烧坏模块的可能。

4，音频检测电路

        有的模组带音频功能，在出货的时候需要对音频功能进行检测，避免不良品流到客户。以前公司测试音频主要靠人去听，这样一个是测试不准确，容易误判，二是测试时间长，人对着MIC说话，然后再听，耗时太长。为了更有效的测试，我们公司的音频测试电路如下：

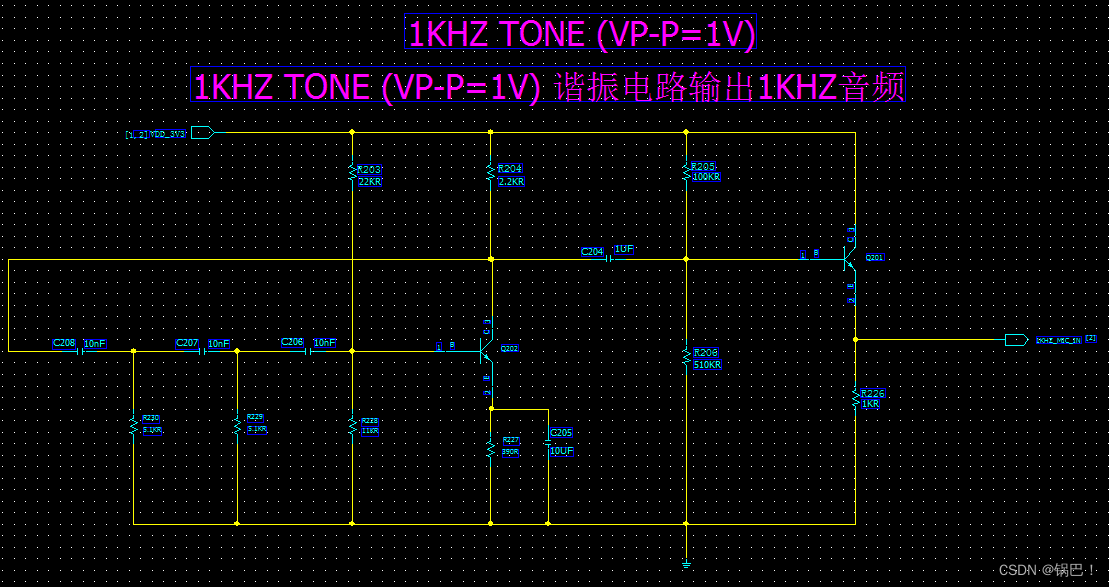

        上面这个电路会产生一个1KHz频率的正弦波信号，相当于一个信号发生器。

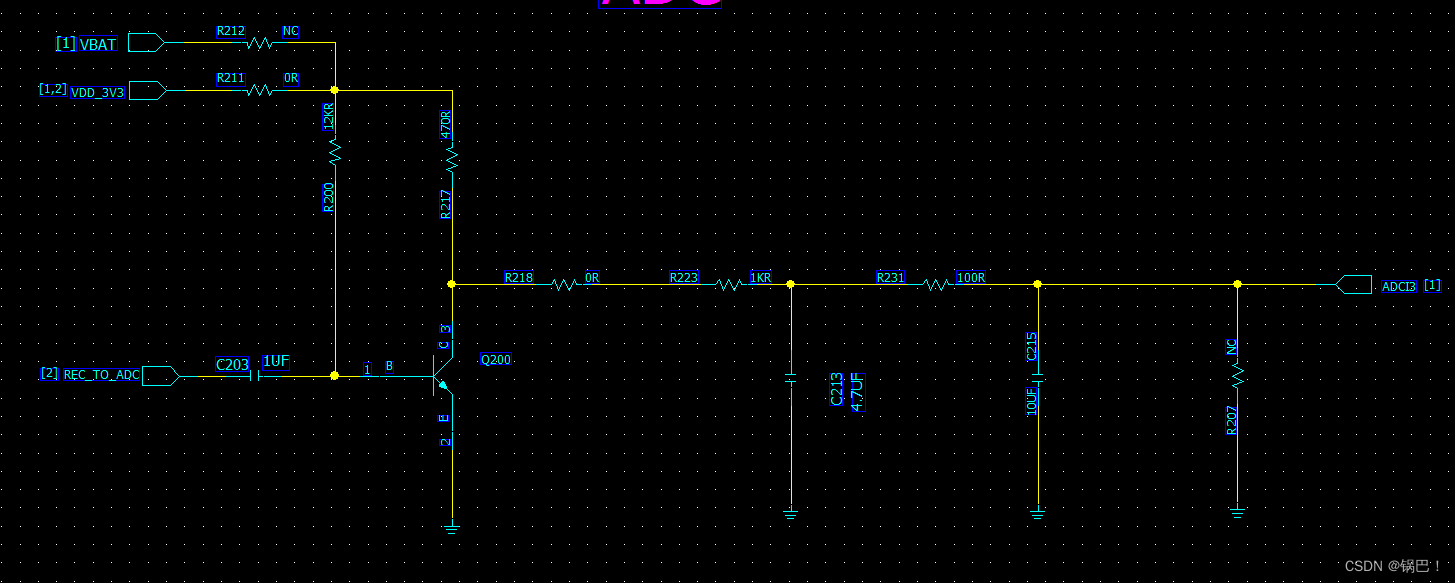

        1KHz的信号经过MIC进入模块，模块再通过SPK流出信号，流出的信号经过上图中的电路，首先经过三极管，在三极管的C极得到方波信号，再经过后端的低通滤波器，把方波信号转换成直流信号，最后给到ADC采用。通过ADC采用电压判断模块的MIC，SPK等引脚有没有损坏。

        上面这个电路测试时间短，方便高效，已经应用到生产中。
