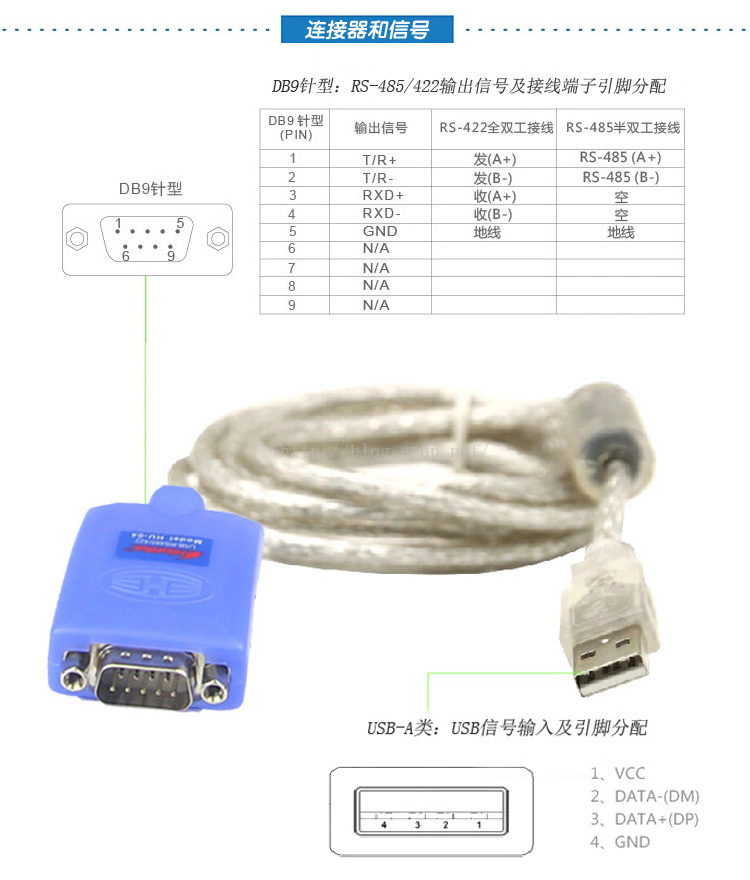

下图所示，DB9针型RS485输出信号及接线端子引脚分配。 此DB9针型与 标准 RS232 or RS485 DB9定义有所不同，下图中的DB9针型说明仅是针对USB转485DB9接口。


标准RS232的引脚对应关系是： 2-- RXD；3-- TXD；5-- SGND；


 标准PROFIBUS DB9的引脚对应关系是： 3-- + 红线； 8-- 绿线 -；
