双机热备技术基本原理、配置流程及双机热备的故障解决

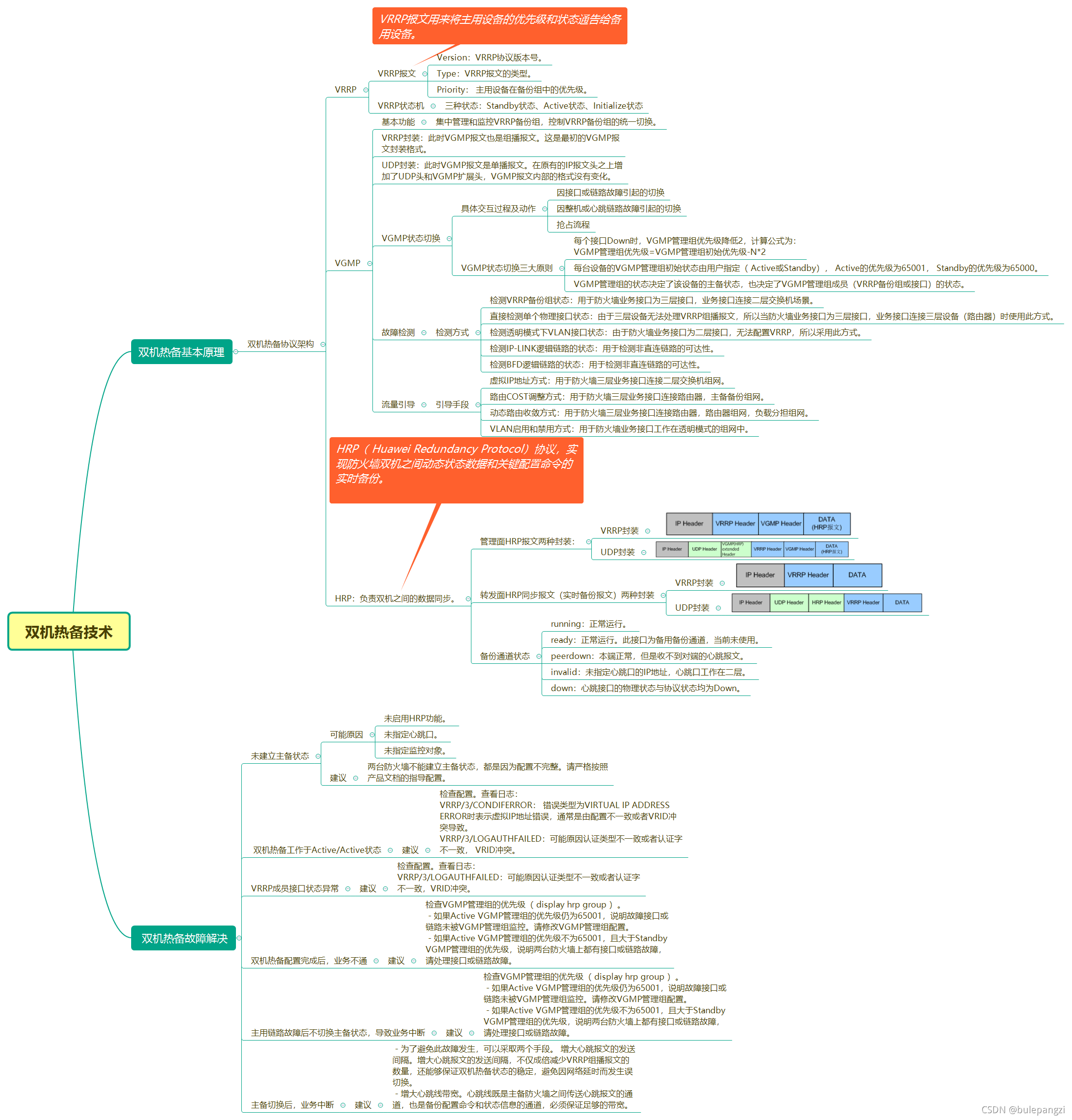

一、双机热备基本原理

（一）双机热备协议架构

1、VRRP

1）VRRP状态机

  加入VRRP备份组的接口有三种状态，只有处于主用状态的设备才可响应ARP请求，转发业务报文。并且发送VRRP报文，主动联系备用设备。

• 配置完VRRP后，如果接口处于Up状态，则从Initialize状态进入Standby状态。
• 处于Standby状态的接口，如果超时未收到对端的VRRP通告报文，或者对端的优先级低于本端，则进入Active状态。
• 处于Active状态的接口，如果收到对端的VRRP通告报文，且其优先级高于本端，则进入Standby状态。
• 处于Standby状态的接口，如果链路故障、接口故障或者接口被shutdown，则进入Initialize状态。
• 处于Active状态的接口，如果链路故障、接口故障或者接口被shutdown，则进入Initialize状态。

2）VRRP状态切换

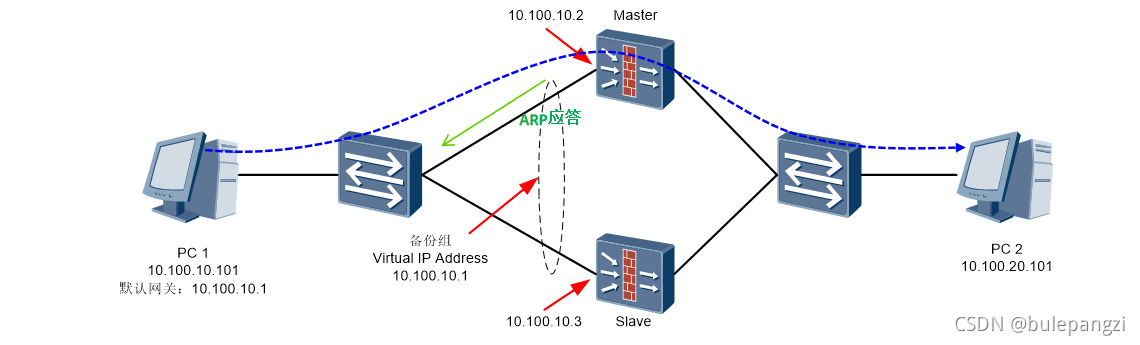

链路正常时：

• 虚拟IP地址在状态为Active的设备接口上生效。
• PC请求网关地址的ARP时，只有状态为Active的设备会应答ARP。
• 业务流量被引导到状态为Active的设备接口上进行转发。

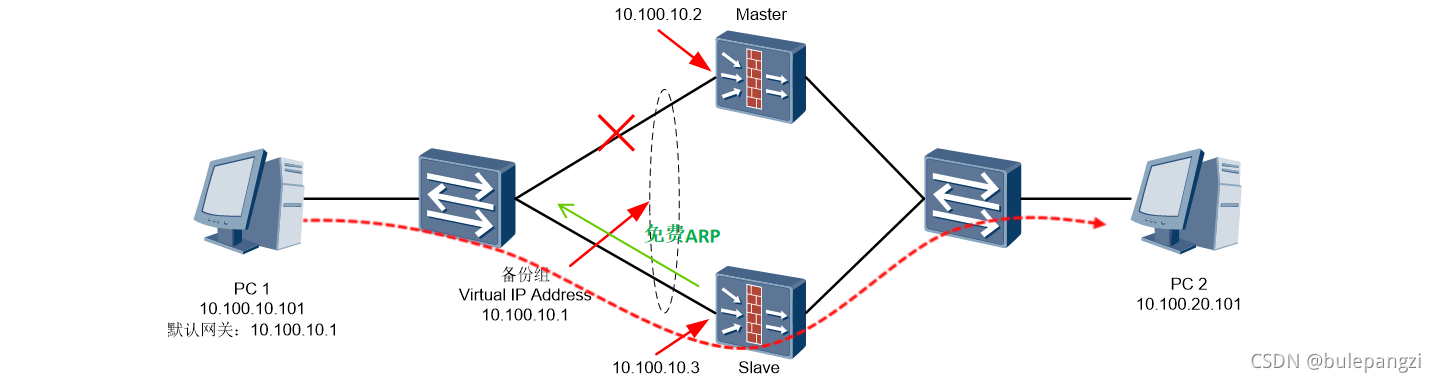

当Active设备出现接口、链路或整机故障时：

• Active设备接口上的VRRP备份组状态进入Initialize。
• Standby设备接口上的VRRP备份组状态将切换到Active ，发送免费ARP。
• 交换机上的MAC表刷新，出接口指向备用设备。
• PC发出的业务流量被引导到备用设备接口上进行转发。

3）VRRP的不足

  当防火墙上下行业务端口上都配置了VRRP
