LIM参数化景观施工图教程（1）- 工作环境和项目初始设置

---

前言

ArchiCAD是最早的三维一体化的建筑设计软件，从诞生之日开始，就倡导三维虚拟建筑的设计理念，并将此理念贯穿于软件的各个版本。可以说，早在BIM概念被提出以前，ArchiCAD就已经开始在实践BIM理念。
目前在建筑设计及景观设计行业内，已经出现多款BIM软件，除了ArchiCAD外，还有Autodesk Revit系列，Bentley Microstation,基于Catia的Gehry Technologies等。在这些软件中，ArchiCAD是特色分明的一款。
ArchiCAD是相对轻巧的BIM软件。由于要处理大量的3D数据，通常BIM软件对电脑的要求都比较高，但ArchiCAD采取了一些措施，使得硬件方面的要求有所降低。避免了动辄重新生成带来的迟滞感，从而可以胜任较大型的项目。

---

工作环境和项目初始设置

开始进行BIM正向设计前，需要设置【工作环境】。原因是由于每个电脑的默认设置不同，所以强烈建议在开始新的工作时，将【工作环境】进行设置，改善工作环境可以大大的提高工作舒适度和工作效率，“磨刀不误砍柴工”。
那么，我们进入ArchiCAD程序，在屏幕顶端菜单中点击【选项，再点击弹出菜单中最下一行的工作环境，再点击右侧弹出的工作环境…】这样就调出了【工作环境】设置框，左侧是分项设置的树状目录，右侧为相应的选项。初始工作环境设置只要更改【更多选项】和【屏幕选项】即可，其他保持默认设置。

1.工作环境-更多选项

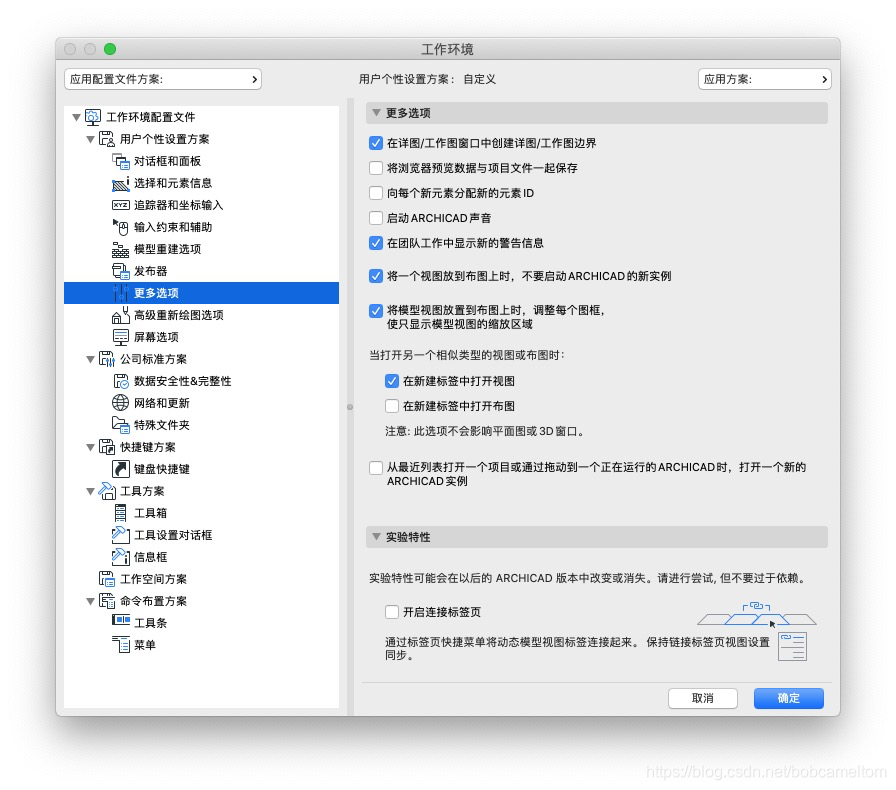

【更多选项】应取消【自动ID增加】的勾选。否则在插入门窗和植物的时候，即使是同一种样式的物体连续插入，软件也会自动帮你按照顺序编号，如C1、C2、C3…，帮了倒忙。
【启动ARCHICAD声音】选项也建议取消勾选，系统提示声音有时比较恼人，没有喇叭或者耳机的小伙伴可以自动忽略。
其他勾选可按照字面意思理解，如果不想深入研究可以按照屏幕中的设置进行选择。

2.工作环境-屏幕选项

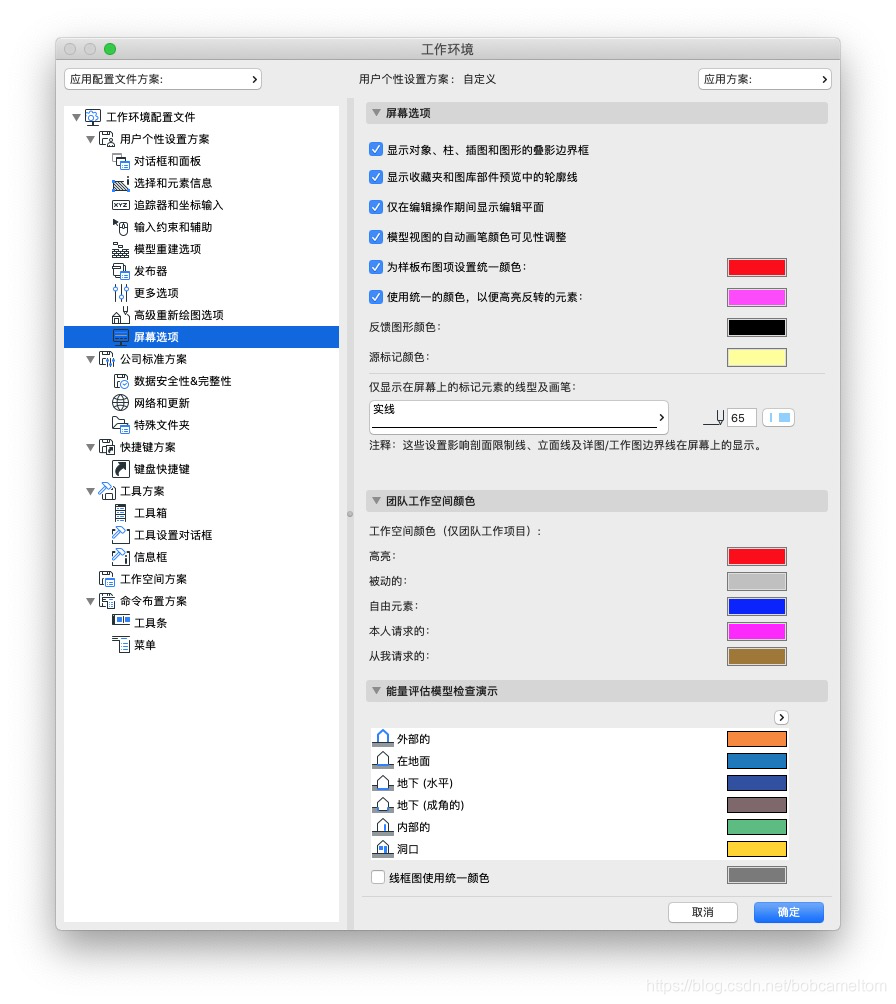

下面我们再来看看【屏幕选项】如何设置，【屏幕选项】是为了调整显示效果和显示习惯而设置，其中有两个默认关闭的选项建议打开。
第一，勾选【显示对象、柱、插图和图形的叠影边界框】。这是为了在插入门窗、柱等构件的时候有个边界的预览，方便定位。
第二，勾选【模型视图的自动画笔颜色可见性调整】。这是为了避免一种情况：比如绘图区域的背景是白色，在上面又画了一根白色的线，那么按理是显示不出来的。为了避免这种情况，勾选该选项后，白线就显示为浅灰色了。注意：在打印的时候，这根白线还是打印不出来的。
其他选项可以保持默认状态，选择后如屏幕中所示：

以上两项调整好后，系统会将其设置为默认工作环境设置选项，以后运行程序这两项就不用再调整了。

3.模型视图选项

模型视图选项是经常为人忽视的显示选项，但其影响是全局性的，因此特别在这里提出。它的设置在【文档>模型视图>模型视图选项…】，已预设有几个选项组合，但对建筑设计来说，并不完全适用。
首先梁应设为［整个梁］；柱符号也建议勾选（即柱中间的小十字），在具体的柱设置里还可以关闭…反正有一大堆，都是因为国外的制图规范和习惯与国内不同造成的，没关系这里只要选择【05 LIM景观设计】就可以了。

其次从ArchiCAD20版本开始，覆盖填充显示更改了设置位置和设置方法，调整为图形覆盖组合，可将填充背景颜色用［透明背景］覆盖，国内的绘图习惯无需用到填充的背景颜色，如果开了反而可能影响图面表达。
另外将区域填充用［无填充］覆盖，理由同上，国内习惯上无需用填充表达区域。

4.项目初始设置

开始一个项目首先要将项目的单位进行设置，此设置需要每次新建项目的时候都要设置，不同于工作环境设置会自动变成默认的情况。通过【选项>项目设置>工作单位】打开工作单位设置框。
一般模型与布图的单位均用mm，角度精确到2位小数。

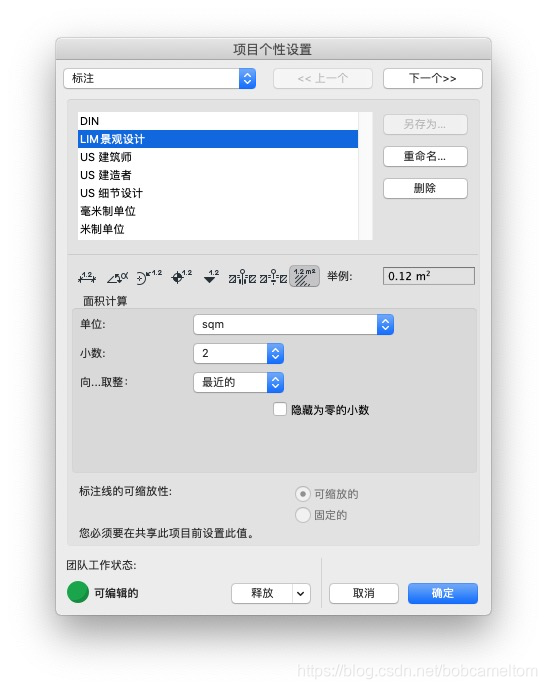

再通过【选项>项目设置>标注】，打开项目个性设置框，这个设置框共有5个页面，都是和国内制图规范相关，非常复杂需要调整很多参数，而且如果参数错了后面标注的时候就杯具了。【注意】只要选择【LIM景观设计】再单击确定一切搞定。
选择界面如下图所示：

由于【项目个性设置】是一个全局性设置，而且会对之后的制图和图形表达有较大影响，建议小伙伴直接选择【LIM景观设计】，然后点击【确定】即可。

总结

初始设置非常重要，希望小伙伴们在开始新项目的时候一定要设置好。
设置正确的环境和初始参数，会为之后的工作节省大量时间，也会有效的改正绘图习惯，提高参数化模型和输出图纸的质量品质。
