cmvm安装问题总结

1 安装准备工作

根据所需安装的软件包，对应准备相应的电脑。一般要求Win10 64位系统。4核以上的CPU，16GB以上的内存。

2相关软件

2.1CMVM仿真系统运行框架

CMVM1.3.0

• Microsoft Windows 10 Professional/Enterprise/IoT Enterprise/Home (64 Bit)

CMVM1.3.1

CMVM1.3.2

•Microsoft Windows 10 Professional/Enterprise/IoT Enterprise/Home (64 Bit)
• Microsoft Windows 11 Home/Pro/Pro Education/Pro for Workstations/Enterprise/Education (64 Bit) 的有限兼容性

CMVM1.4.0

•Microsoft Windows 10 Professional/Enterprise/IoT Enterprise/Home (64 Bit)
• Microsoft Windows 11 Home/Pro/Pro Education/Pro for Workstations/Enterprise/Education (64 Bit) 的有限兼容性

CMVM1.4.1

2.2 CNC-SW仿真系统软件包

CNC-SW6.15

CNC-SW6.20

• Microsoft Windows 10 Professional/Enterprise/IoT Enterprise/Home (64 Bit)
• 需要使用 Create/Run MyVirtual Machine V1.3 或以上版本

CNC-SW6.21

CNC-SW6.22

CNC-SW6.23

•Microsoft Windows 10 Professional/Enterprise/IoT Enterprise/Home (64 Bit)
• Microsoft Windows 11 Home/Pro/Pro Education/Pro for Workstations/Enterprise/Education (64 Bit) 的有限兼容性
•必须使用 V1.4 或更高版本的 Create & RunMyVirtual Machine

CNC-SW6.24

CNC-SW5.24

828D专用仿真系统固件

3安装步骤

1. 先安装博图相关的软件
2. 安装原840Dsl的相关PLC软件
3. 安装对应版本的S7-PLCSIM Advanced
4. 安装CMVM
5. 安装CNC-software
6. 安装对应CNC-software版本的模板

4授权问题

5故障处理

打开cmvm，工程选择菜单，选择某个工程启动虚拟机时，可能出现如下报警。

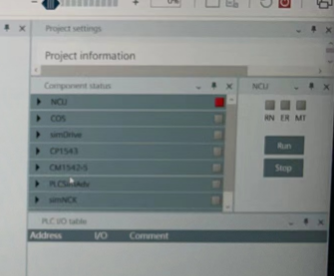

5.1 NCU 红灯报警

一般重启可解决。
也有可能打开的工程文件损坏，可重新新建一个工程测试下。

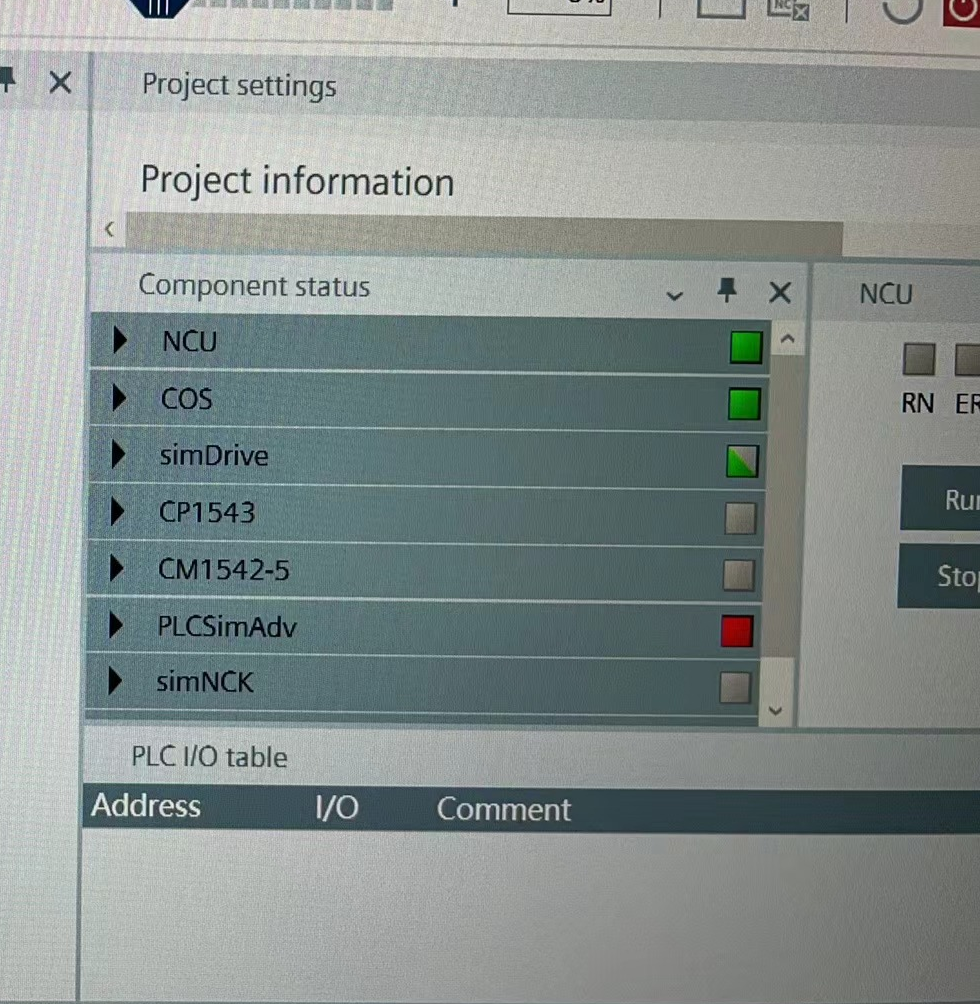

5.2 PLCSimAdv 红灯报警

5.2.1重装Siemens PLCSlM Virtual Ethernet Adapter驱动

一般而言，发生故障时只需卸载并重新安装网卡"Siemens PLCSlM Virtual Ethernet Adapter“的驱动程序。

1. 请选择“开始>Windows 系统>命令提示符”。
2. 请在右键菜单中选择“更多>以管理员身份运行”。
   以管理员权限启动命令提示符。
3. 在命令提示符中切换到以下路径:'C:\Program Files\Common Files\Siemens\PLCSlMADV\Drivers’请在命令行中输入以下命令并按下回车键确认:
4. 请在命令行中输入以下命令并按下回车键确认"Siemens.Simatic.PlcSim.Advanced.Driverinstaller.exe uninstall"驱动程序被卸载。
5. 请在命令行中输入以下命令并按下回车键确认"Siemens.Simatic.PlcSim.Advanced.DriverInstaller.exe install"
6. 成功安装后重启电脑。

5.2.2重装

5.3 hmi闪红灯

5.3.1Windows 版本中没有媒体播放器

需要使用 Microsoft Windows Media Feature Pack 的功能。它涉及例如SINUMERIK Operate 中的摄像头应用程序或视频播放。在 C/RMVM 中启动机床项目时，会检
查操作系统是否支持可选的媒体功能。如果未成功完成检查，则 HMI 组件可能会崩溃并显
示一条错误消息，且组件状态 LED 会显示红色。

解决办法
安装 Microsoft Media Feature Pack (https://support.microsoft.com/en-us/help/3145500/
media-feature-pack-list-for-windows-n-editions)。

5.4qt组件无法启动

Operater 启动需要QT组件，
一般系统版本问题。
可能是同时启动了sinutrain。
