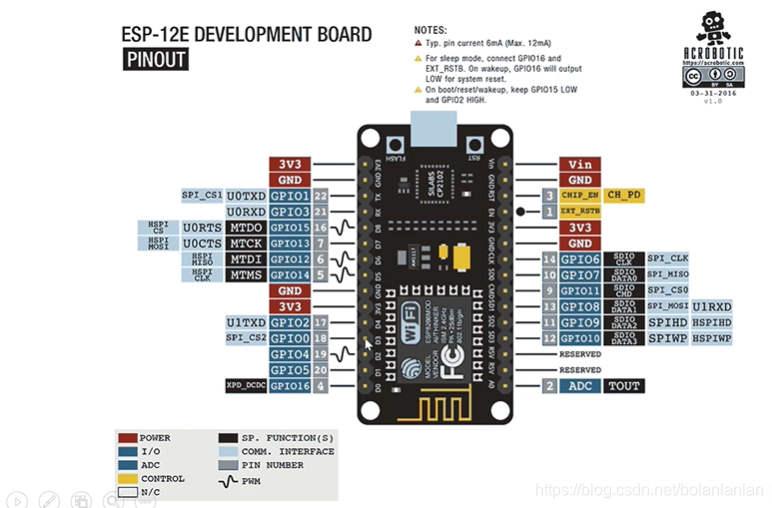

1主板引脚

1、蓝底白字部分为芯片引脚，引脚输出高电平为3.3V。引脚工作电压为3.3V。
2、浅蓝色背景黑色部分为通信引脚，最常用的两个串口通信，U0TXD(TX)、U0RXD(RX)和U1TXD(D4)、U1RXD(S1)
3、黑底白字部分为内存操作引脚，
4、红底白字部分为电源引脚，
在这里插入图片描述
在这里插入图片描述
对引脚进行操作，
工作电压范围：
数字引脚工作电压范围：0-3.3V，0为低电平，3.3V为高电平
模拟引脚工作电压范围：0-1V。

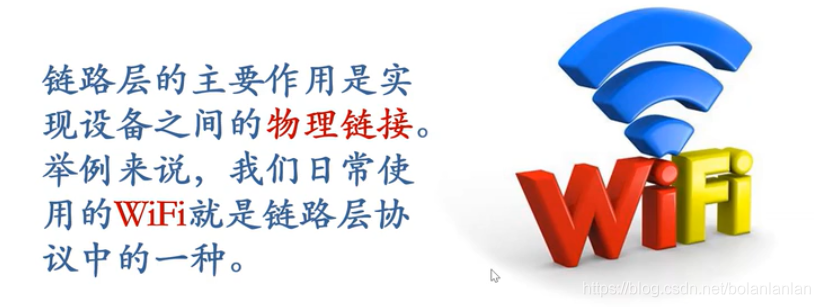

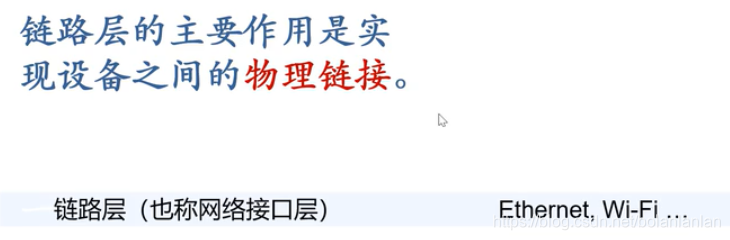

互联网基础知识

互联网协议：TCP/IP协议
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
