nandgame--Level 1: logic gates

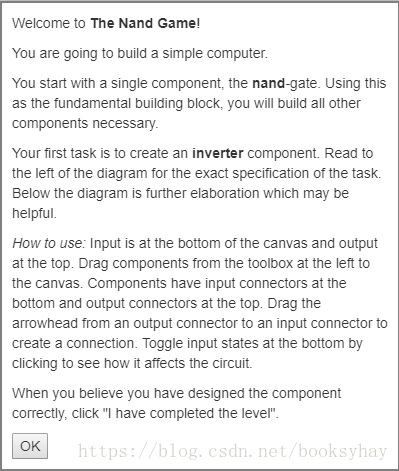

做一下这个网站上的练习：http://nandgame.com/

练习的主要目标是，使用最基本的“与非门”一步一步地组建计算机。第一关，先使用与非门组建常用的逻辑门。

Level 1: Logic gates

第一个任务：使用与非门组建非门。

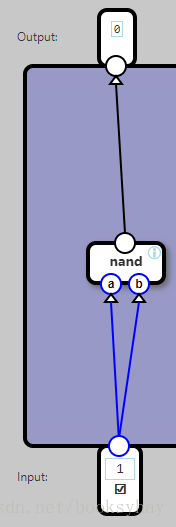

这个最简单了，直接将二输入与非门的两个输入端连在一起即可。

第二个任务：使用 与非门 和/或 非门 组建与门。

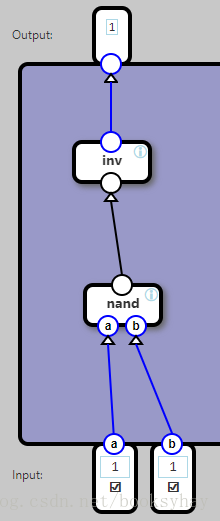

这个也容易，“与非”再加个“非”就变成“与”了。

第三个任务：组建或门。

原材料有已经做好的门电路：与非，非，与

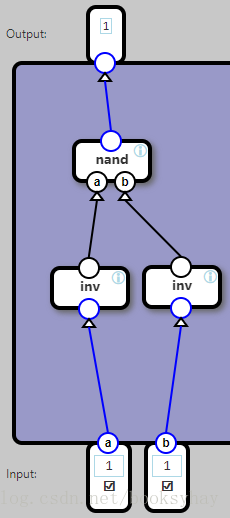

方法：A + B = ~(~A)*(~B).

A 或 B = （A非）（与非）（B非）

第四个任务：组建异或门

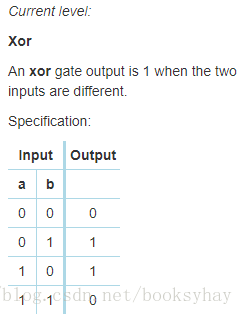

先看看真值表：

XOR is short for Exclusive OR. It means either a or b but not both.

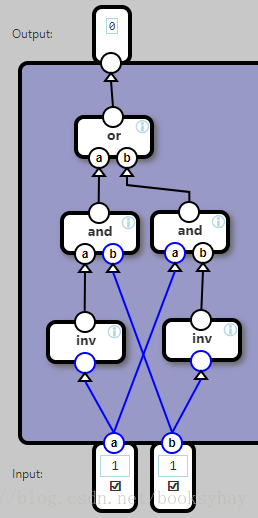

可以看出，A异或B = （A非  与 B）或（A 与  B非）
