完整的弱电工程桥架施工方案

一、编制依据；

1、《电缆桥架安装》04D701-3

《电气竖井设备安装》04D701-1

二、工程概况；
     本工程为培训楼三-六层桥架部分，此工程为旧楼改造，需先拆除再施工，在拆除过程中，对在安装施工中能利用上的桥架进行保留，再次利用。
三-六层原有桥架为150*75金属桥架为弱电桥架；三-六层房间重新布置，原网线已不能满足使用，弱电需重新布线；未改造的七层房间所用的网线在六层弱电桥架敷设，网线需要保留。
本电气安装工程分强电部分、弱电部分。强电部分主要包括照明系统、应急照明系统、空调动力系统。弱电部分包括：网络电话系统、保安监控系统。
三、施工组织人员机械配置；

施工过程中，我方将派专人负责劳动力的调配，合理调配劳动力保证桥架拆除安装工程交叉施工。

施工设备的选择本着因地制宜、因工程制宜，按照技术上先进、经济上合理、生产上适用、性能上可靠、使用上安全、操作方便和维修方便的原则，贯彻执行机械化、半机械化与改良工具相结合的方针，突出施工与机械相结合的特色，使其具有工程的适用性，具有保证工程质量的可靠性，具有使用操作的方便性和安全性。

拟投入本工程的主要施工设备表

序号	设备名称	型号规格	数量	国别产地	制造年份	额定功率(kw)	生产能力	用于施工部位	备注
1	台钻	ZA-13	1	国产	2013	/	良好	钻孔	/
2	砂轮切割机	Φ400	2	国产	2014	/	良好	型材切割	/
3	台式砂轮机	Φ200	1	国产	2014	/	良好	金属打磨	/
4	交流电焊机	电流200A，30kva	2	国产	2014	/	良好	金属焊接	/
5	冲击电钻	Φ6～22mm	5	国产	2014	/	良好	固定支架	/
6	手电钻	Φ6～19	5	国产	2016	/	良好	铆接	/
7	角磨机		5	国产	2014	/	良好	除锈打磨	/
8	手提式砂轮机	Φ150～200	4	国产	2014	/	良好	除锈打磨	/

四、原桥架利用及拆除
此工程为旧楼改造工程，坚持质量完好的旧品重新利用的原则，在满足使用功能的情况下，对工程造价进行把控。

图纸设计的强弱电桥架为200*100的金属桥架，弱电选型计算公式为：

桥架（长x宽）=电缆根数*(3.14xRxR(R为线缆的半径))/0.6（容积率）〕

动力导线填充率可取40-50%，控制导线填充率可取50-70%，另外需予留10-25%的式程发展余量。

强电根数为2.5mm²为21根，4mm²为27根，新风电缆WDZB-YJY-5x6。

即21*3.14*1.692²/0.6+27*3.14*1.929²/0.6+3.14*7.8²/0.6=955mm²

经过计算，强电150*75金属桥架能满足要求，弱电200*100金属桥架能满足要求。

弱电为184根。

180*3.14*3.1²/0.6=9052.6 mm²

经过计算，弱电200*100金属桥架满足要求。

由于保留桥架的高度及现安装方法不一致，需要保护性拆除，再重新安装。

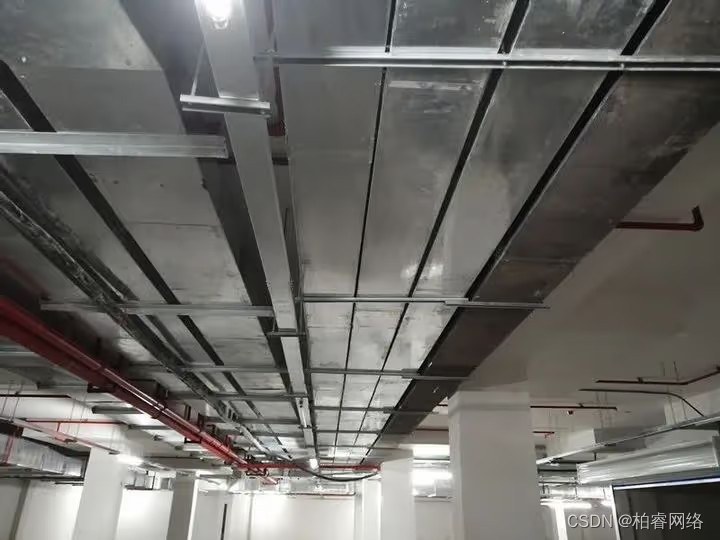

五、施工方案

一）、施工准备

1、作业条件

审阅设计图纸，现场勘察电气设备的安装位置和电缆桥架安装的路线；电缆桥架途径；建筑结构类型；预埋孔洞的位置、尺寸。

2、材质要求

（1）根据设计要求的规格型号、现场勘察记录和施工方案编制材料使用计划，包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。

（2）根据设计要求和现场勘察记录，编制电缆使用计划，包括各种规格、型号的电力电缆、控制电缆等。

（3）电缆桥架的进货检验：

1）桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告，并按清单清点桥架或附件的规格和数量。

2）检查桥架扳材厚度应满足要求

3）桥架外观检查测量外形尺寸与标称型号规格是否一致。

4）检验工作完成后，将结果如实存档。将收集的产品合格证和出厂检验报告整理后一并存档。

3、主要机具

（1）电工工具、电锤、电钻、钢卷尺、粉线袋等。

（2）流动配电箱、移动电缆盘、高登、梯子、电焊机等。

二）质量要求

质量要求应符合《建筑电气工程施工质量验收规范》（GB50303-2011）的规定。

三）工艺流程

画线定位→固定件安装→桥架支撑件安装→桥架托盘线槽安装→金属桥架的接地保护→敷设电缆

四）操作工艺

1、划线定位根据设计图或施工方案，从电缆桥架始端（先干线后支线）找好水平或垂直线，确定并标出支撑物的具体位置。

2、固定件安装金属膨胀螺栓安装

（1）使用于主体混凝土梁上，不适用加气混凝土砌块等轻型墙体。

（2）钻孔直径的误差不得超过+0.5mm～0.3vmm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清除干净。

（3）打孔的深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。

（4）用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2mm。

3、桥架支撑件安装

（1）桥架支撑件在室内安装常用的几种形式，参照标图集86SD169《电缆桥架安装》。

（2）自制支架角铁规格不应小于40mm×40mm×4mm，自制支架必须按设计要求进行防腐处理。

（3）支架与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。

六、安全注意事项

1.电缆桥架安装时，其下方不应有人停留。进入现场应戴安全帽。

2.使用人字梯必须坚固，距梯脚40～60cm处要设拉绳，防止劈开。使用单梯上端要绑牢，下端应有人扶持。

3.使用电气设备、电动工具要有可靠的保护接地（接零）措施。打眼时，要戴防护眼镜，工作地点下方不得站人。
