弱电项目管道工程建设方案,后附设备清单

本文详细描述了某集团总部大厦的室内和室外管道工程设计,包括线路敷设、材料选择、施工要求以及系统配置。着重强调了供电电源和信号传输的隔离、电缆保护和接口标准,确保系统的稳定性和兼容性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

管道工程

1.1系统概述

室内、外管网系统的设计应充分考虑某集团总部大厦数字化系统结构的总体规划需求,做到合理规划,方便施工,考虑经济性的同时,做适当冗余。

为避免相互干扰,供电电源线缆和信号传输线缆不得共管或共槽敷设;监区总控中心,应敷设足够的进出管道;在管道的材料选型、安装工艺、配套设施、施工要求应与水、电、气等地下管网的施工因素综合考虑。

1.2系统设计

1.2.1室外总平管路工程

1)室外线路敷设

本项目的数字化系统均是基于网络传输的,即从计算机网络中心机房至各学园大楼采用室外12芯多模光纤连接;周界的部分监控、报警、广播等系统线路采用就近接入大楼入户线路。

2)管道材料选型

室外管道釆用热镀锌钢管,规格详见总平图。

3)管道敷设要求

管道敷设、手孔制作等工艺应遵循《通信管道工程施工及验收技术规范》、《智能建筑弱电工程设计施工图集》、《通信电缆配线管道图集》、《地下通信线缆敷设》的要求。

根据施工环境因素,为避免室外光纤弯曲,在转弯处采用电缆手孔井过渡。

4)与其它管道间距要求

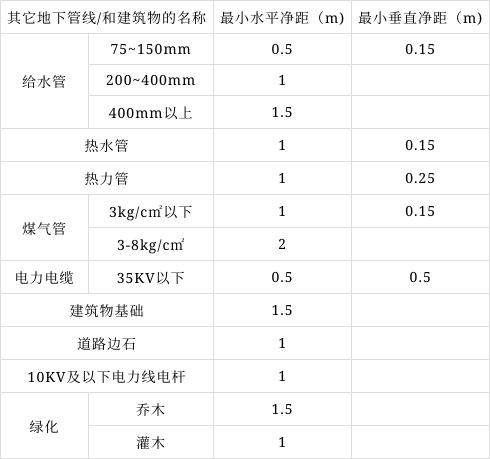

弱电电缆管道与其它地下管线和建筑物的最小净距应满足下表要求:

5)手孔设计

手孔是为了配合电源及光纤管线敷设而设计的。

本次室外主干路由充分利用专业的手孔井,分支路由需要增加的手孔井选用尺寸为SK1: 450(mm)*840(mm)*900(mm) ,监区内手孔井选用尺寸为SSK: 400(mm)*500(mm)*600(mm)。

1.2.2室内管路工程

室内管槽工程是各建筑物楼内线缆敷设和设备安装的必要设施,其作用包括保护线缆、屏蔽干扰、防火防潮、防酸碱腐蚀、防线缆受外物损伤,同时达到美观和易于扩展、维护的效果。在施工时使线缆更容易穿越墙体和楼层,是智能化建设项目长期可靠运行的基础,也是系统适应未来发展和便于维护、节约资源的重要环节。

为了使管槽系统的设计适应百崎某集团总部大厦智能化系统各种线缆分布和设备装置系统结构的要求,在依据相应颁布的设计标准的基础上,管槽系统设计应考虑如下要求:

1)管槽的敷设决定了线缆的走向及路径,线缆应尽可能走直线,因为越短的链路可能带来的衰减越小,串扰也越接近期望值。

2)在各楼层走道设置一道水平线槽,各系统敷设采用分隔线槽方式。

3)在水平线槽不能达到区域,采用敷设KBG钢管的方式。

1.2.3施工要求

1)配管要求

Ø管材及连接附件的型号、规格、镀层、壁厚等应符合设计及规范要求,管材表面应有明显的产品标,不得有褶皱、凹陷、裂缝、弯扁等缺陷。

Ø管路进入盒(箱)时,应一孔一管。

Ø管路暗敷设时接线盒的备用敲落孔不应敲落,中间接线盒应加盖密封。

Ø管路明敷固定点间距最大允许距离应符合下表要求

Ø管路明敷设时,其固定所采用器材与终端、弯头中点、电器器具或盒(箱)边缘的距离,宜为150~500mm。

Ø管路与其它管道间的最小距离应符合下表要求:

Ø管路超过下列长度时,应加装接线盒(箱),其位置应便于穿线:管子长度超过30m无弯曲时;管子长度超过20m有一个弯曲时;管子长度超过15m有两个弯曲时;管子长度超过8m有三个弯曲时;

Ø管路连接处不设置跨接线,管路外壳应有可靠接地。

Ø管路与接地线不应熔焊连接。

Ø管路不应作为电气设备的接地线。

Ø管材使用前,要用人工清除法或空气扫除法或高压水清除法,清除管内的赃物和异物。

Ø管材切割可能使用砂轮片切割机、手锯、割刀等各种专用工具。钢管切口的断面要求平整、光滑,不得在切口处掰折截断。

Ø钢管在墙内的埋设深度不应小于15mm,并应采用不小于M10强度的水泥沙浆粉刷。

Ø钢管弯曲角度不得小于90度;

Ø钢管弯曲半径:管路暗敷设时,其弯曲半径不应小于管外径的6倍;

Ø钢管椭圆率(也称弯扁率)不应大于管外径的10%。

2)金属软管要求

Ø金属软管应用在干燥场所,且不能直埋地下、墙体或混凝土中、中间不得有接头,不得作为电气设备的接地导体。

Ø金属软管长度应小于2米,固定间距小于1米,距终端弯头的固定点小于30cm。

Ø在交接间、设备间、潮湿场所内使用的金属软管必须为包塑金属软管。

Ø金属软管应采用BV-6m㎡双色线进行接地跨接。

3)接线盒要求

Ø接线盒安装应横平竖直。各接线盒应在同一标高,高差应小于2mm。

Ø明装接线盒应用冲击钻打孔,再安装木楔(至少对角两个)后用螺丝固定。

Ø接线盒敲落孔处应去毛刺,接线固定要牢固,不得松动。

Ø在安装过程中注意接线盒的保护,特别是注意接线盒固定耳是否损坏、脱落,对潮湿场所,预埋工程和工期较长的工程接线盒应重新刷防锈漆。

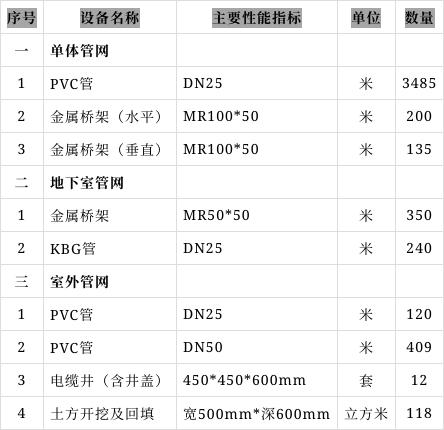

1.3系统配置清单及主要设备技术参数
