PLC光分路器有什么用？一文带你全面了解

在无源光网络中，光分路器扮演了重要的角色，它可以实现多个终端用户共享一个无源光纤网络，其中，PLC光分路器具备良好的性能，被广泛应用于光纤网络中。那么您对PLC光分路器了解多少呢？本文将带您详细了解PLC光分路器。

什么是PLC光分路器？有什么用？

PLC光分路器也被称为平面波导型光分路器，它是一种具备多个输入端和多个输出端的无源器件，能将一个或两个输入光信号分路成两个或多个输出光信号，特别适用于FTTX、EPON、GPON、BPON等无源光网络中连接局端设备和终端设备，实现光信号分路。PLC光分路器优势如下：

1. 分光均匀且分路多，可将光信号均匀分配给多个终端用户，通道数高达64路；
2. 结构紧凑、体积小，无需较大空间即可安装，常见于各种交接箱中；
3. 分路通道越多，成本优势越明显，因此非常适用于无源光网络；

简而言之，PLC光分路器是一种低成本、高稳定性和可靠性的解决方案，其光分比高达1：64，远大于另一种常见的FBT光分路器。

PLC光分路器制作工艺

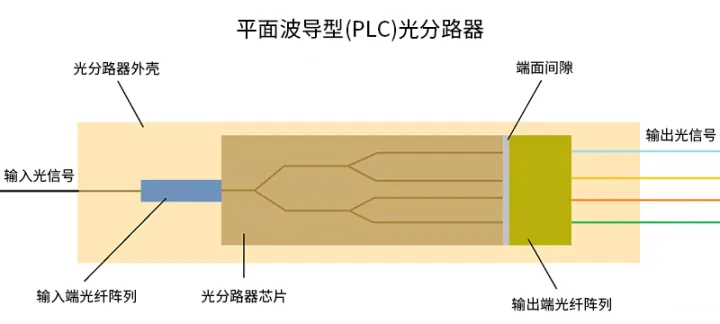

PLC光分路器采用半导体工艺制作而成。PLC光分路器是由一个PLC分路器芯片和多个光波导阵列（即输入端和输出端光纤阵列）组成，光纤阵列分别耦合在PLC分路器芯片的两端。也就是说，芯片的两端分别耦合封装输入端和输出端多信道光纤数组，分路的功能在芯片上完成，一个芯片上可实现多达64个分路。

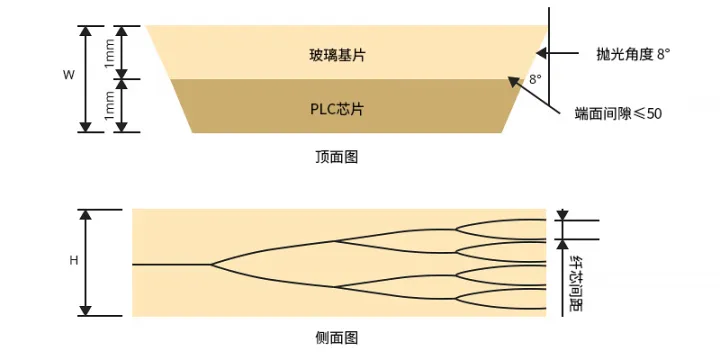

PLC分路器芯片作为PLC光分路器的核心组件，可提供1：N（N=2、4、8、16、 32、 64）或者2：N（N=2、4、8、16、 32、 64）的分光比，下图为1x:8 PLC分路器芯片设计示意图。

PLC光分路器分类

PLC光分路器根据芯片数量的不同，可分为1xN PLC光分路器和2xN PLC光分路器，如1x4PLC光分路器、1x8 PLC光分路器、1x16 PLC光分路器、2x32 PLC光分路器、2x64 PLC光分路器等。此外，PLC光分路器根据封装类型的不同，又分为裸纤式PLC光分路器、微型钢管式PLC分路器、ABS盒式PLC光分路器、带分支器型PLC光分路器、托盘式PLC光分路器、机架式PLC光分路器、LGX光分路器和微型插件式PLC光分路器等，能满足不同场景的连接需求。

PLC光分路器的应用

在无源光网络中，PLC分路器通常被安装在光线路终端（OLT）和终端用户附近的光网络单元（ONU）或光网络终端（ONT）之间。PLC分路器的输入端与中央办公室（CO）中OLT的光纤链路相连，分路出多个光信号，传送给光网络终端用户。

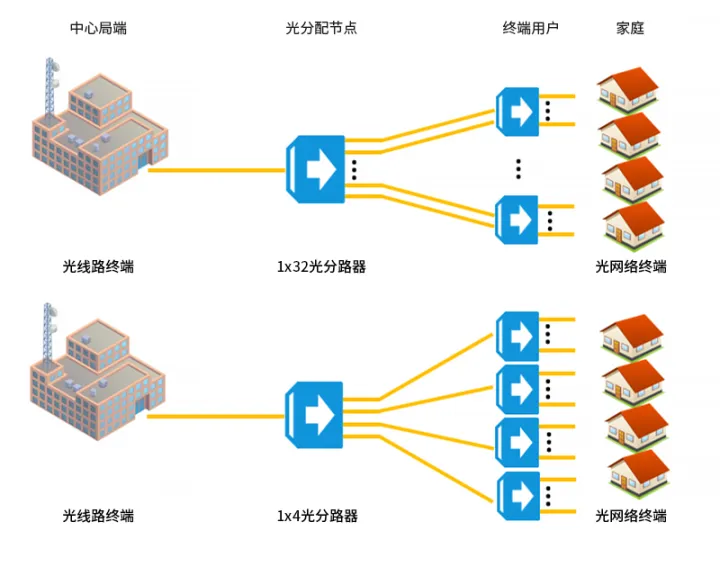

PLC光分路器可采用集中分布和级联分布两种方式实现光信号分路。集中分布是指PLC光分路器集中安装在光线路终端（OLT）和光网络单元（ONT）之间的某一位置，集中对局端的信号进行分光处理，然后再传送给各个终端用户。此时，局端经常使用1:32或者1:64的PLC光分路器。与集中分布不同的是，级联分布中的PLC分路器分布较多且分散，结构复杂。在该种结构中，既有一级分光又有二级分光，通常情况下，一级分光采用的是1:4 PLC光分路器（连接OLT端口），二级分光采用的是1:8 PLC光分路器（连接外部终端）。

总结

随着网络规模容量日益壮大，电信运营商需要依赖可靠的PLC光分路器为更多用户提供光纤链路。PLC光分路器作为一种集成波导光功率分配器件，能最大限度地提高了光纤网络用户容量，为网络建设提供了理想解决方案。

（文章来源于互联网，如有侵权，请联系删除）
