MSNP15(MSN8.1)协议分析
第1章. MSNP15概述
MSN是微软推出的一款聊天工具,它的通信协议是微软自己提出的MSNP(即MSN Protocol)。MSNP目前还不是因特网标准协议,但却发展迅速,被广泛地应用到各种聊天工具的开发中。MSNP更新很快,当前的最新版本为MSNP15(即版本15)。MSN8.1所使用的协议就是MSNP15。
MSNP15支持即时消息、文件传输、语音通信、视频通信和远程协助等通信方式。其中文件传输、语音通信和视频通信等是直接的点对点通信,而即时消息等是经过服务器中转通信的。即时消息和文件传输是基于TCP的,而语音通信和视频通信是基于UDP的。
第2章. MSNP15详解
2.1. 几个概念
MSNP15的通信很多是通过服务器中转的,所以它的服务器架构比较复杂。协议的客户端与服务端的交互有两种形式:命令和消息。当客户端发送的命令执行出错时,服务器用错误代码来通知对方。因此,下面将依次讲述服务器、命令、消息和错误。这是协议分析的基础。
2.1.1. 服务器
MSNP15的服务器有三种。
派遣服务器(Dispatch Server, DS)——客户端最先连接的服务器。派遣服务器与客户端连接后,首先根据从客户端处得出的的信息,给客户端分配合适的通知服务器,然后断开与客户端的连接。派遣服务器的端口号是1863。
通知服务器(Notification Server, NS)——客户端需要一直连接的服务器。通知服务器负责大部分非中转的交互,包括登陆,改变状态(隐身、在线等),获取用户列表,修改用户列表,发起聊天等。通知服务器的服务端口号由派遣服务器指定,一般为1863。

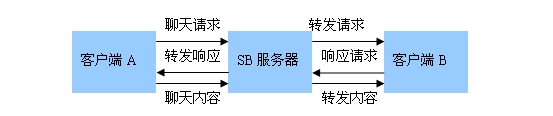

接线服务器(Switchboar Server, SB)——客户端间通信所使用的中转服务器。每开一个聊天窗口,客户端就与服务器建立一个TCP会话。文件传输和语音聊天等,为发起点对点的会话,也需要从接线服务器上得到对方的IP地址等信息。接线服务器的服务端口由通知服务器指定,一般为1863。
2.1.2. 命令
命令是服务器与客户交互的一种方式。MSNP15的命令使用纯ASCII码,对非ASCII码使用URL编码。命令的一般格式是:
XXX[<SP>TrID<SP>PARAM1<SP>PARAM2…]<CRLF>
其中,<SP>是空白字符,<CRLF>是回车换行,XXX是一个3字符的命令串,TrID是一个流水号,PARAMx是参数,[ ]内是可选项。最简单的命令没有流水号和参数。为了方便起见,下面讨论时用" "代表<SP>,"/r/n"代表<CRLF>,"/x??"代表一个值为0x??字节。红色表示由客户端发出,蓝色表示由服务器发出。一个比较常见的命令如下。“USR 14 OK bripengandre@hotmail.com 1 0 ” 就是一个比较常见的命令。
2.1.3. 消息
MSN Messenger消息符合MIME 1.0标准,由消息头与消息体组成,通常使用UTF-8编码。一个MSN Messenger消息的例子如下:
MIME-Version: 1.0/r/nContent-Type: text/plain; charset=UTF-8/r/nX-MMS-IM-Format: FN=%E5%AE%8B%E4%BD%93; EF=; CO=0; CS=86; PF=0/r/n/r/nbhw98/xE4/xBD/xA0/xE5/xA5/xBD/xEF/xBC/x81
经简单分析可知,"%E5%AE%8B%E4%BD%93"是"宋体"的UTF-8加URL编码,而"bhw98/xE4/xBD/xA0/xE5/xA5/xBD/xEF/xBC/x81"是"bhw98你好!"的UTF-8编码。
2.1.4. 错误
无论是由于客户端发出的命令无效,参数无效,还是其他什么原因,服务器可以返回一个错误。错误的格式为
XXX[<SP>TrID]<CRLF>
其中,XXX是一个3位数字的串。如“ADD 21 AL non_existent@hotmail.com non_existent@hotmail.com/r/n205 21/r/n”。其中,non_existent@hotmail.com是一个不存在的账号。
2.1.5. 常用命令
为了理解后文中给出的例子,这里给出一些常用命令,如表 1 常用命令所示。需要注意的是,表 1 常用命令中的命令是针对MSNP10的,所以这些命令仅供参考。
命令 |
来源 |
去向 |
说明 |
备注 |
ACK |
SS |
Client |
确认,做出肯定回答。 |
acknowledgement |
ADD |
Client |
NS |
发出添加新联系人到列表的请求。 |
add user |
NS |
Client |
返回添加新联系人请求的应答。 |
||
ADG |
Client |
NS |
发出添加新联系人组请求。 |
add group |
NS |
Client |
返回添加新联系人组请求的应答。 |
||
ANS |
Client |
SS |
接受聊天连接请求。 |
answer |
BLP |
Client |
NS |
设置对尚未列入明确允许/禁止的联系人列表的保密策略。 |
block list privacy |
NS |
Client |
返回设置保密策略请求的应答。 |
||
BYE |
SS |
Client |
通知客户端结束会话。 |
bye |
CAL |
Client |
SS |
发出建立聊天连接的请求。 |
call |
SS |
Client |
返回建立聊天连接请求的应答。 |
||
CHG |
Client |
NS |
发出改变状态的请求。 |
change state |
NS |
Client |
