51开发板的功能及简单使用

目录

1.开发板功能介绍

2.开发板使用方法

3.程序的烧录（下载）

---

1.开发板功能介绍

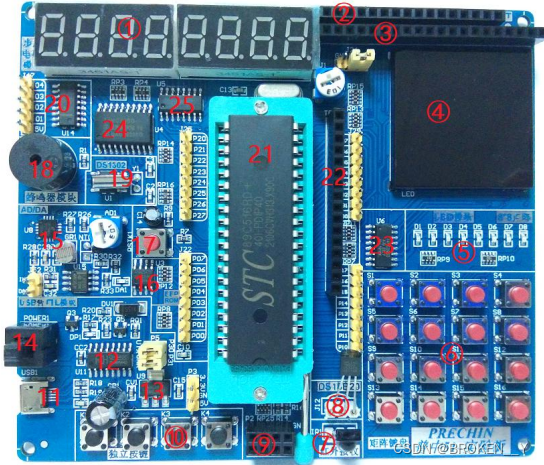

我们先来看下开发板各功能模块，如下：

模块功能如下：

2.开发板使用方法

我们已经介绍了开发板各个模块的功能，下面我们看看如何使用这款开发板。 首先，拿到开发板，我们要安装下 USB 转串口 CH340 驱动，对于大多数电 脑系统，将 USB 线连接电脑和开发板的 USB 接口后会自动检测安装 CH340 驱动， 如果您的电脑没有自动安装 CH340 驱动，没关系，我们可以手动安装。

一段时间后，如果安装成功会显示如下界面：（前提：必须使用 USB 线将 电脑 USB 口和开发板 USB口和开发板 USB 接口连接）

 如果显示“驱动预安装成功”或者“驱动安装失败”等提示信息，表明驱动 安装不成功。一般不会失败的。

3.程序的烧录（下载）

安装好 CH340 驱动后，我们就可以下载程序了，在下载程序前先确认下开 发板上的 USB 转 TTL 串口模块上的 P5 端子短接片是否短接好（即 P31T 与 URXD 连接，P30R 与 UTXD 连接），出厂的时候该短接片默认已经短接好，如下所示：

 PZ-ISP 是普中自主 研发的自动下载软件，可一键下载，操作非常简单，推荐大家使用 PZ-ISP 软件 下载程序。STC-ISP 下载软件是需要冷启动，即先点击 16 下载然后开启电源，操作较为复杂，我不推荐大家使用该软件。而打开此软件选择对应的 51 单片机类型进行程序下载。具体操作如下：

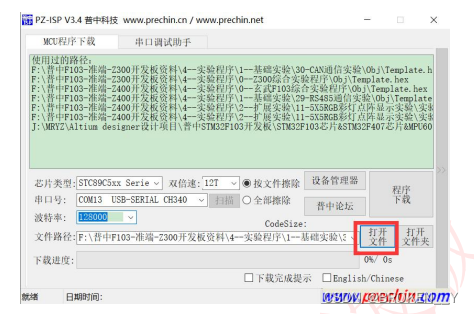

打开软件，选择芯片，选择波特率，然后打开文件，

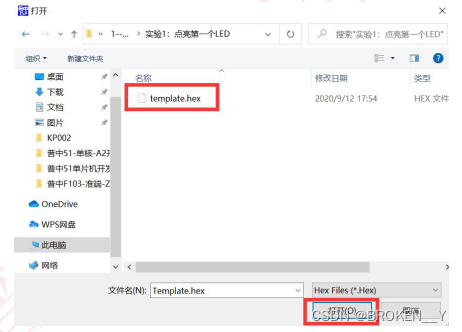

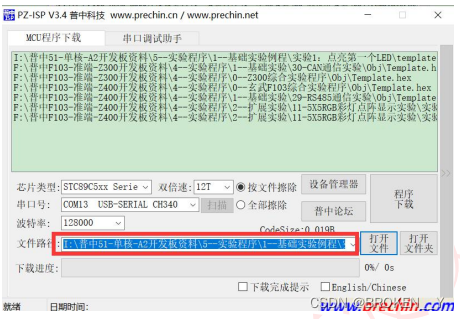

 选择实验程序文件夹内.HEX 文件，点击“打开”即可选择好需要下载的程 序，操作如下：

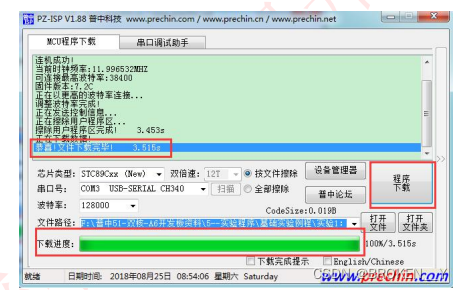

 点击“程序下载”按钮即可完成程序下载。当程序下载完成会提示程序下载 成功，操作如下：

 今天呢，就介绍到这里，下一篇就向大家介绍单片机。
