一、概述

        Keepalived是一款基于虚拟冗余路由协议(Virtual Reduntant Routing Protocol，VRRP)实现的轻量级高可用性解决方案。VRRP将多台物理设备抽象成一台虚拟路由器，并为该虚拟路由器分配一个虚拟IP(VIP)对外提供服务。

        多台物理设备成员中只有一台是处于MASTER状态，其余成员处于BACKUP状态。MASTER状态的物理设备是虚拟IP(VIP)的拥有者，负责转发外界的请求；BACKUP状态的物理设备是备份状态，当MASTER状态的物理设备故障时，BACKUP状态会转换为MASTER状态进行故障转移接替请求转发的工作，从而实现高可用性。

        Keepalived还设计了多种主动健康检测机制，常用的检测机制有TCP检测、HTTP检测、SSL检测、自定义脚本检测等。本文使用自定义脚本检测机制，实时监测Nginx服务的状态，当发现Nginx服务出现故障时，自动进行故障转移。

        在本文中，Keepalived负责实现Nginx反向代理服务的高可用性，Nginx服务负责实现后端Tomcat应用服务的负载均衡，使得整个集群具备高可用负载均衡的能力。

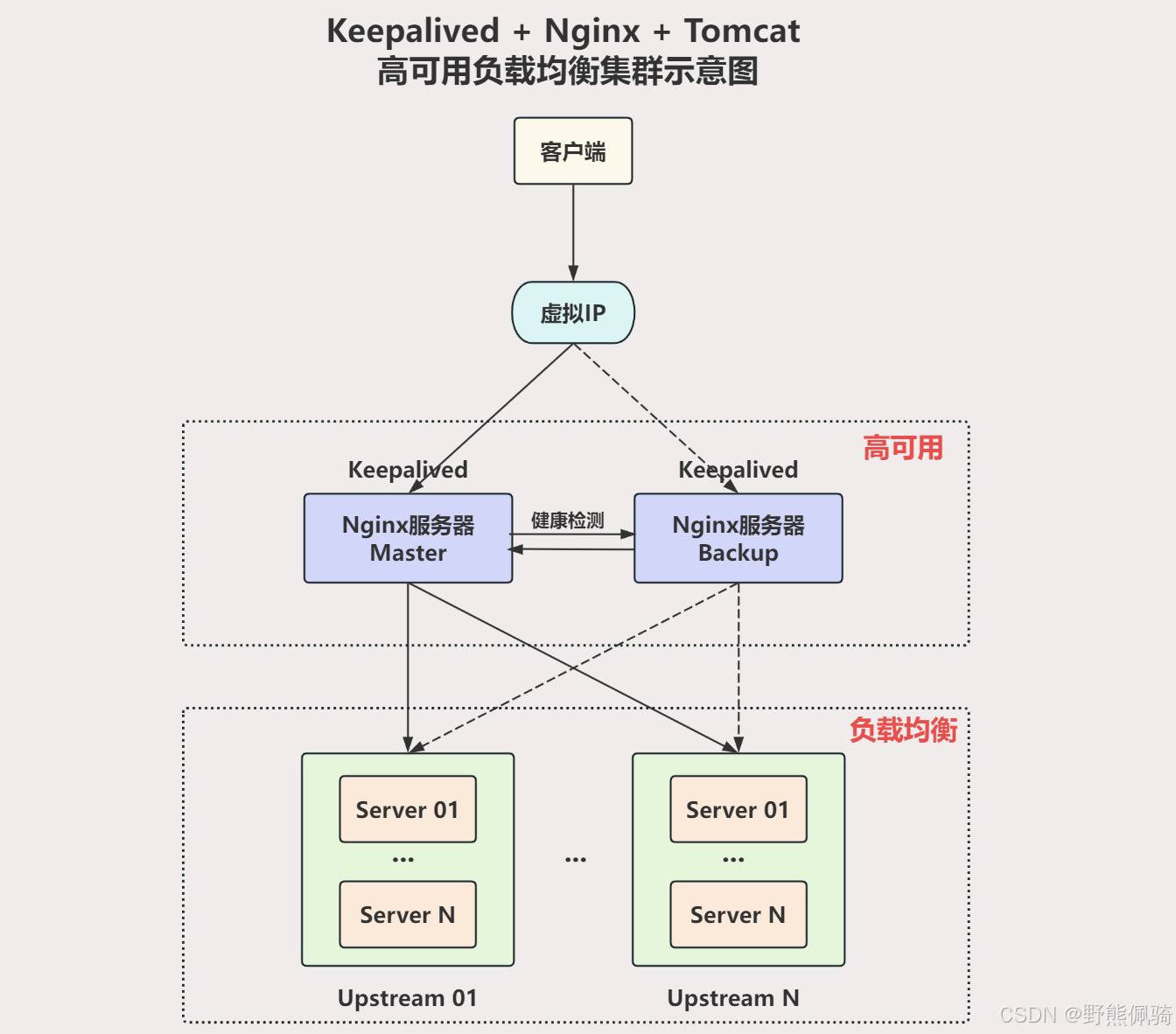

Keepalived+Nginx+Tomcat高可用负载均衡集群架构图如下：

二、环境规划

  • 服务器规划
主机名称 IP地址 角色 应用程序 端口
虚拟IP 192.168.110.160 VIP 无 8081、8082
Nginx01 192.168.110.161 反向代理服务器+高可用软件 Nginx+Keepalived 8081、8082
Nginx02 192.168.110.162 反向代理服务器+高可用软件 Nginx+Keepalived 8081、8082
Tomcat01 192.168.110.166 后端应用服务器 Tomcat 8081、8082
Tomcat02 192.168.110.167 后端应用服务器 Tomcat 8081、8082

  • 系统版本

CentOS Linux release 7.7.1908 (Core)

  • Nginx版本

此处使用1.27.5版本，可以根据实际情况选择合适的版本。

Nginx源码包官方下载地址：http://nginx.org/download/

  • Tomcat版本

此处使用 v11.0.6 版本，可以根据实际情况选择合适的版本。

二进制安装包官方下载地址：https://dlcdn.apache.org/tomcat/tomcat-11/v11.0.6/bin/apache-tomcat-11.0.6.tar.gz

  • Keepalived版本

此处使用2.3.0版本，可以根据实际情况选择合适的版本。

二进制安装包官方下载地址：https://www.keepalived.org/software/keepalived-2.3.0.tar.gz

  • 关闭防火墙

此处为方便演示，直接关闭防火墙。生产环境可以根据实际需求开通服务器防火墙策略。

systemctl stop firewalld

systemctl stop iptables

三、Nginx服务、Tomcat服务安装部署

(一)、Nginx服务安装部署

根据文章《一文读懂Nginx应用之 CentOS安装部署Nginx服务》，在反向代理服务器Nginx01节点(192.168.110.161)、反向代理服务器Nginx02节点(192.168.110.162)上安装Nginx服务，安装过程此处不再赘述。

(二)、Tomcat服务安装部署

根据文章《一文读懂Tomcat应用之 CentOS安装部署Tomcat服务》，分别在后端应用服务器Tomcat01(192.168.110.166)、Tomcat02(192.168.110.167)上安装Tomcat服务。此处每个后端应用服务器节点需要安装两个Tomcat服务，安装路径分别为/usr/local/apache-tomcat-8081，并配置服务端口为8081；/usr/local/apache-tomcat-8082，并配置服务端口为8082。安装过程此处不再赘述。

1、Tomcat01应用服务器部署应用程序

新建index.jsp文件，用于模拟应用程序。

(1)、tomcat_8081服务

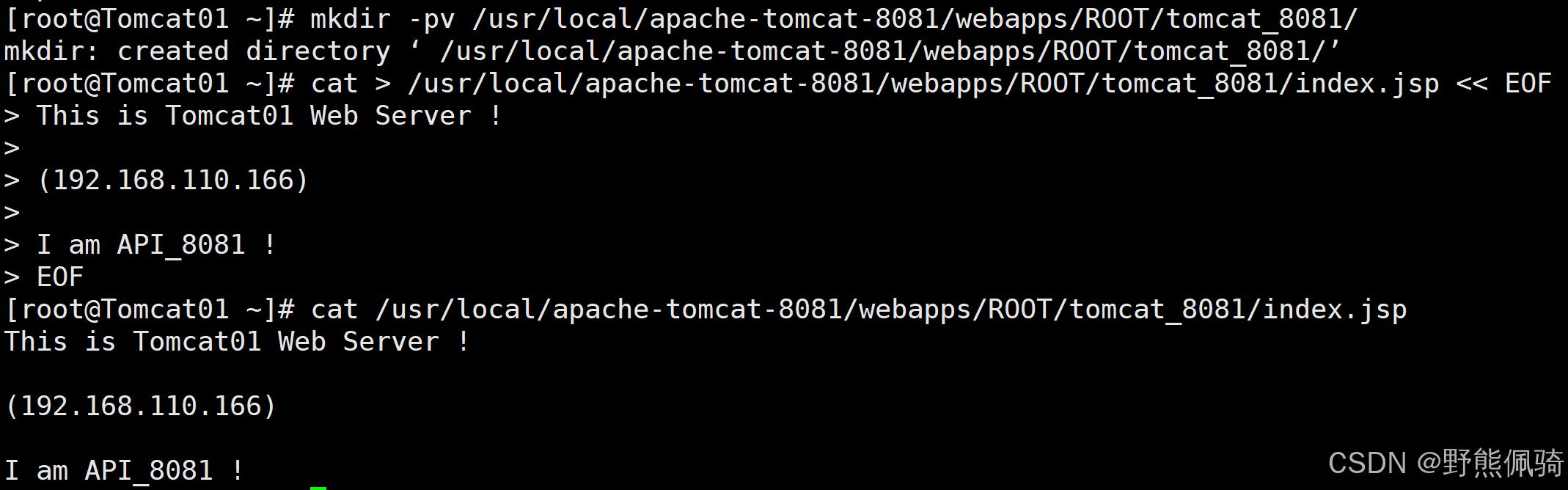

  • 新建index.jsp文件

[root@Tomcat01 ~]# mkdir -pv /usr/local/apache-tomcat-8081/webapps/ROOT/tomcat_8081/

[root@Tomcat01 ~]# cat > /usr/local/apache-tomcat-8081/webapps/ROOT/tomcat_8081/index.jsp << EOF
This is Tomcat01 Web Server !

(192.168.110.166)

I am API_8081 !
EOF

[root@Tomcat01 ~]# cat /usr/local/apache-tomcat-8081/webapps/ROOT/tomcat_8081/index.jsp

​​

  • 重启Tomcat服务

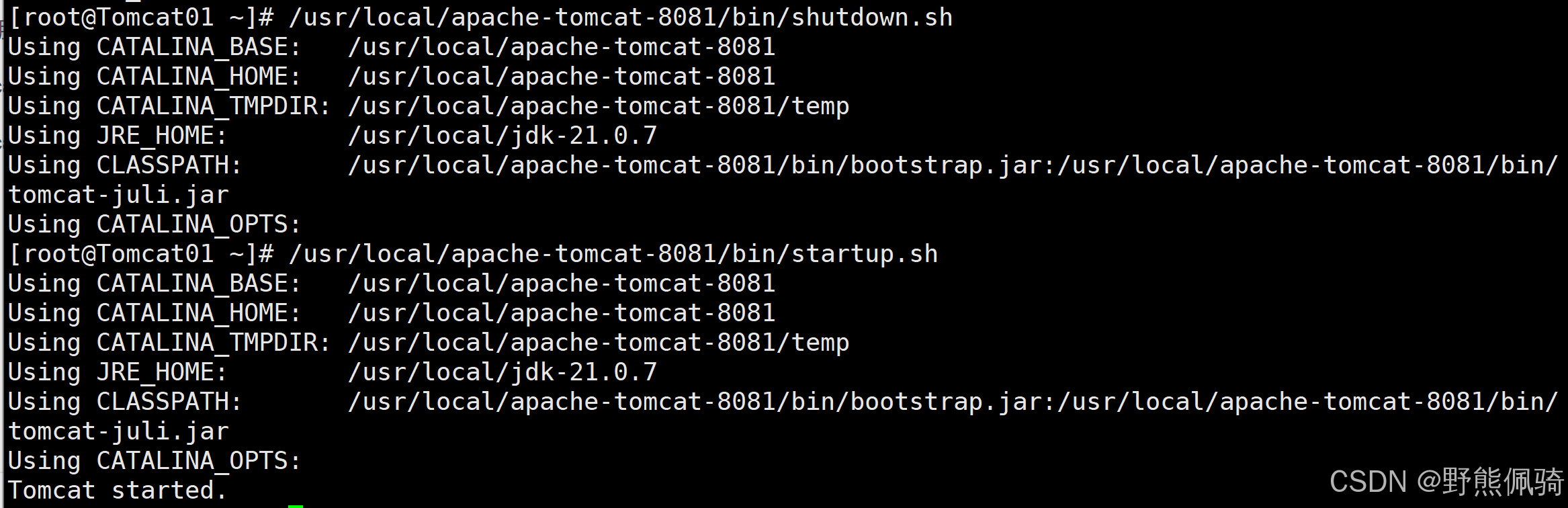

[root@Tomcat01 ~]# /usr/local/apache-tomcat-8081/bin/shutdown.sh

[root@Tomcat01 ~]# /usr/local/apache-tomcat-8081/bin/startup.sh

​​

  • 访问index.jsp页面

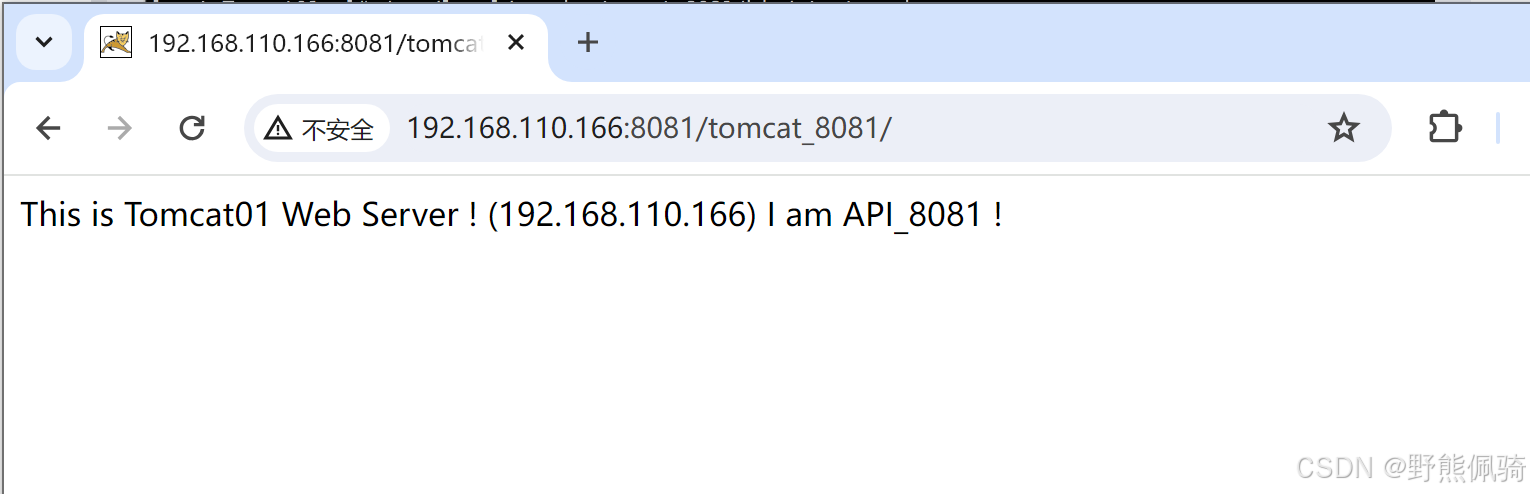

使用浏览器访问地址：http://192.168.110.166:8081/tomcat_8081/

​​

由上可见，访问成功。

(2)、tomcat_8082服务

  • 新建index.jsp文件

[root@Tomcat01 ~]# mkdir -pv /usr/local/apache-tomcat-8082/webapps/ROOT/tomcat_8082/

[root@Tomcat01 ~]# cat > /usr/local/apache-tomcat-8082/webapps/ROOT/tomcat_8082/index.jsp << EOF
This is Tomcat01 Web Server !

(192.168.110.166)

I am API_8082 !
EOF

[root@Tomcat01 ~]# cat /usr/local/apache-tomcat-8082/webapps/ROOT/tomcat_8082/index.jsp

​​

  • 重启Tomcat服务

[root@Tomcat01 ~]# /usr/local/apache-tomcat-8082/bin/shutdown.sh

[root@Tomcat01 ~]# /usr/local/apache-tomcat-8082/bin/startup.sh

​​

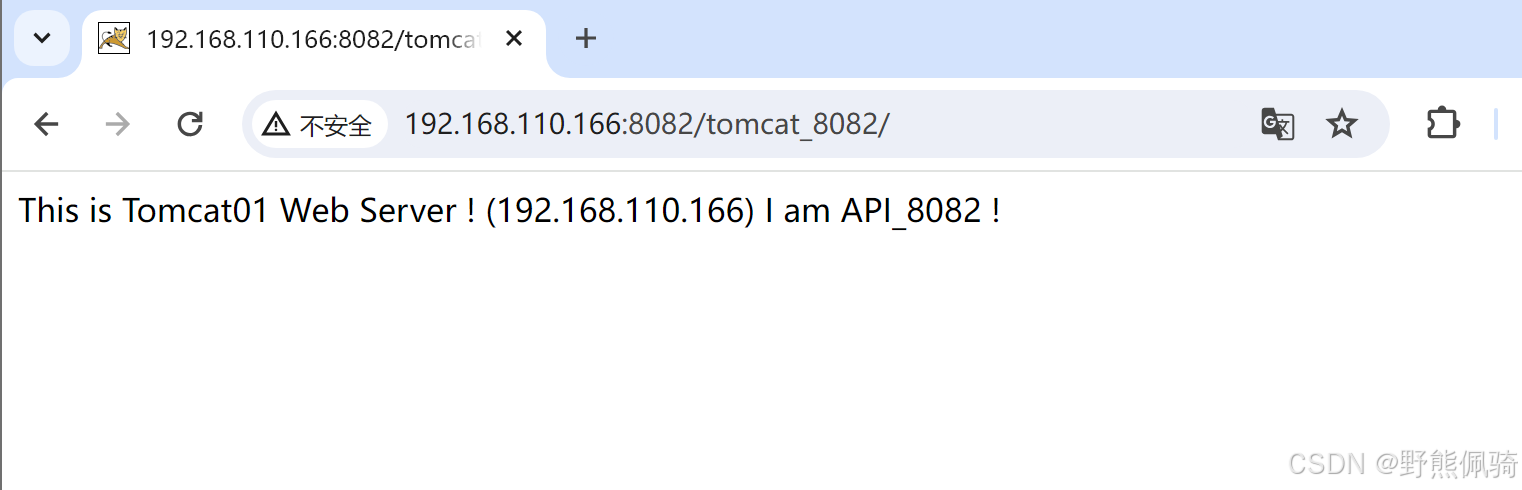

  • 访问index.jsp页面

使用浏览器访问地址：http://192.168.110.166:8082/tomcat_8082/

​​

由上可见，访问成功。

2、Tomcat02应用服务器部署应用程序

新建index.jsp文件，用于模拟应用程序。

(1)、tomcat_8081服务

  • 新建index.jsp文件

[root@Tomcat02 ~]# mkdir -pv /usr/local/apache-tomcat-8081/webapps/ROOT/tomcat_8081/

[root@Tomcat02 ~]# cat > /usr/local/apache-tomcat-8081/webapps/ROOT/tomcat_8081/index.jsp << EOF
This is Tomcat02 Web Server !

(192.168.110.167)

I am API_8081 !
EOF

[root@Tomcat02 ~]# cat /usr/local/apache-tomcat-8081/webapps/ROOT/tomcat_8081/index.jsp

​​

  • 重启Tomcat服务

[root@Tomcat02 ~]# /usr/local/apache-tomcat-8081/bin/shutdown.sh

[root@Tomcat02 ~]# /usr/local/apache-tomcat-8081/bin/startup.sh

​​

  • 访问index.jsp页面

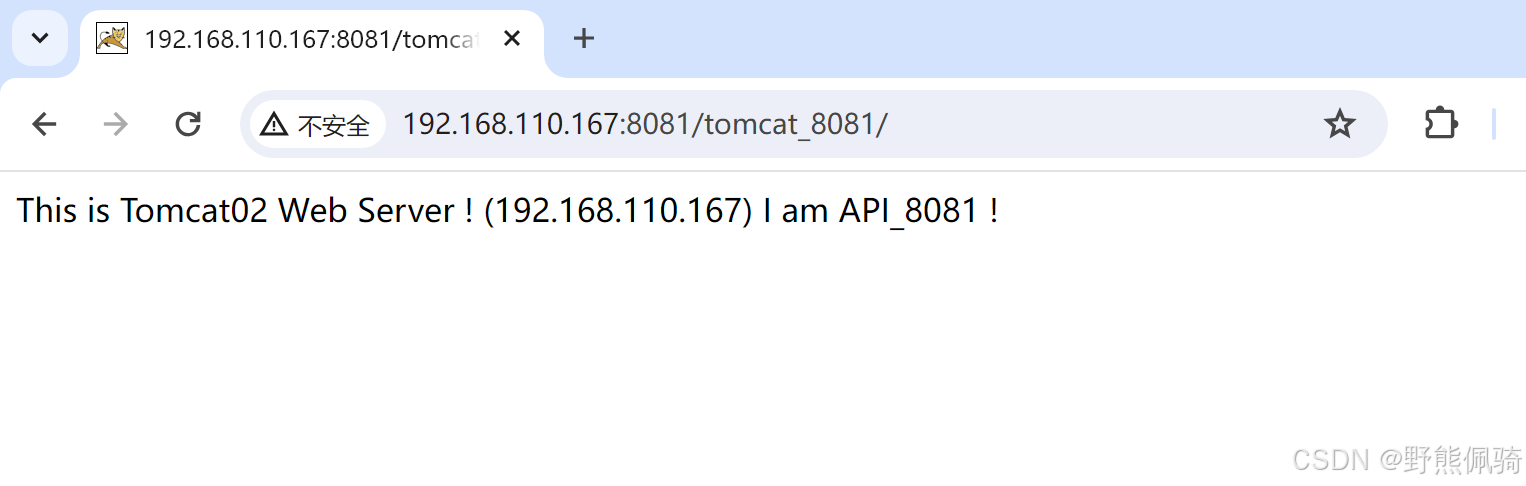

使用浏览器访问地址：http://192.168.110.167:8081/tomcat_8081/

​​

由上可见，访问成功。

(2)、tomcat_8082服务

  • 新建index.jsp文件

[root@Tomcat02 ~]# mkdir -pv /usr/local/apache-tomcat-8082/webapps/ROOT/tomcat_8082/

[root@Tomcat02 ~]# cat > /usr/local/apache-tomcat-8082/webapps/ROOT/tomcat_8082/index.jsp << EOF
This is Tomcat02 Web Server !

(192.168.110.167)

I am API_8082 !
EOF

[root@Tomcat02 ~]# cat /usr/local/apache-tomcat-8082/webapps/ROOT/tomcat_8082/index.jsp

​​

  • 重启Tomcat服务

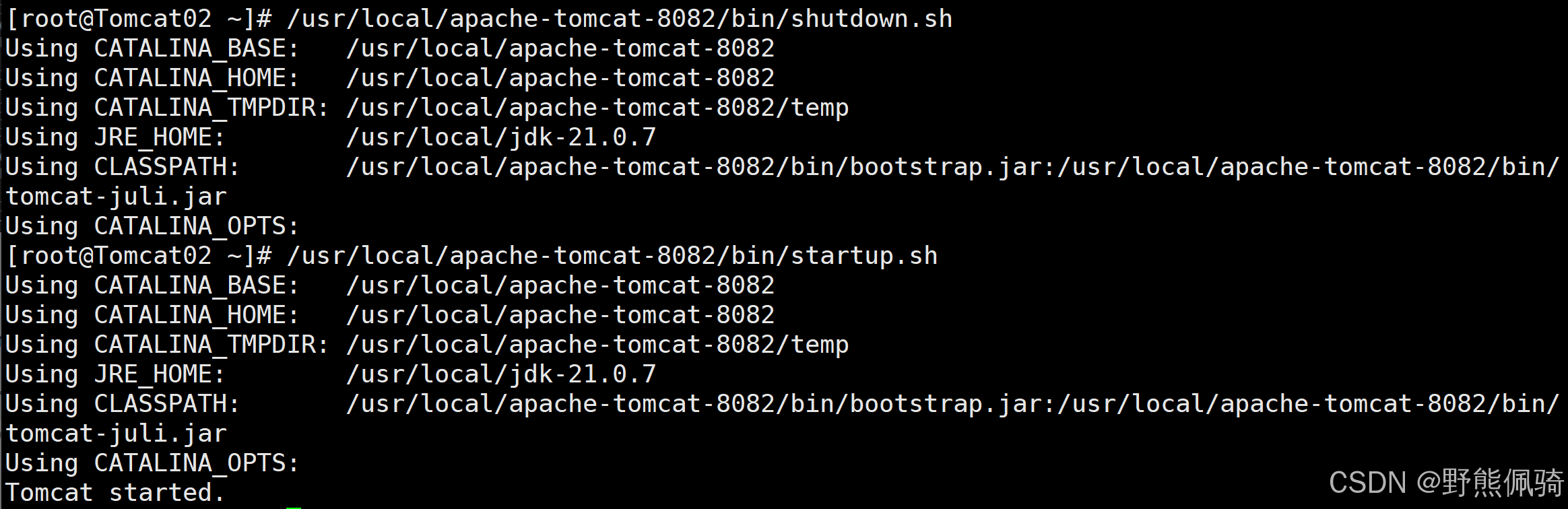

[root@Tomcat02 ~]# /usr/local/apache-tomcat-8082/bin/shutdown.sh

[root@Tomcat02 ~]# /usr/local/apache-tomcat-8082/bin/startup.sh

​​

  • 访问index.jsp页面

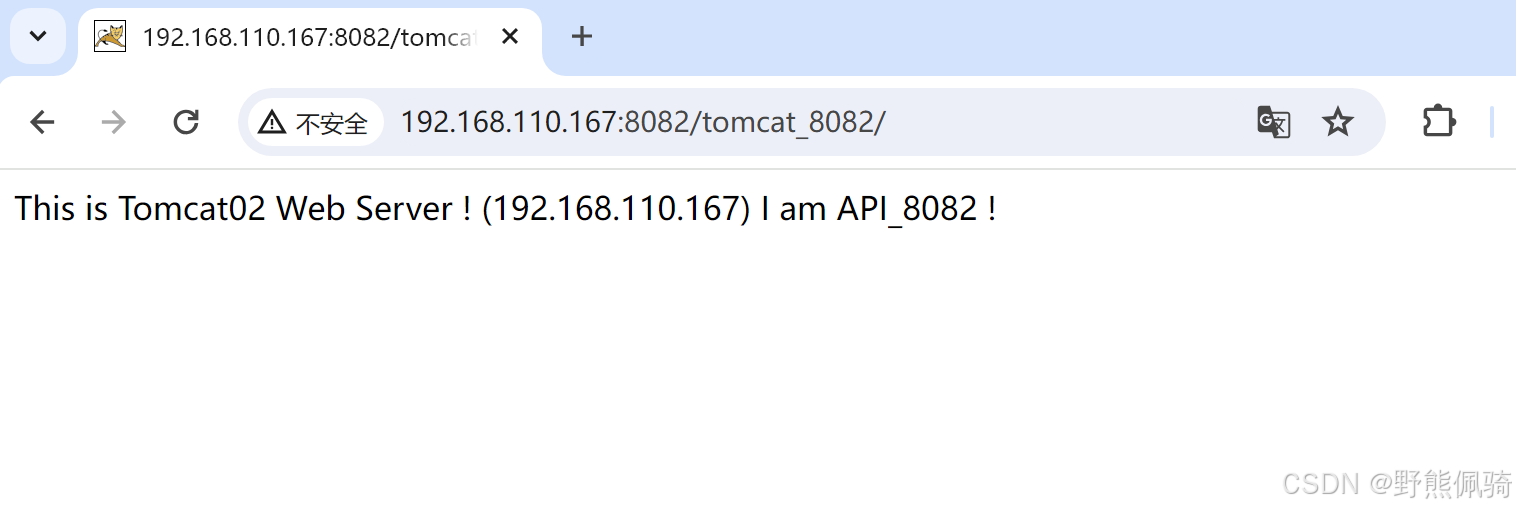

使用浏览器访问地址：http://192.168.110.167:8082/tomcat_8082/

​​

由上可见，访问成功。

(三)、Tomcat服务验证

验证从反向代理服务器Nginx01节点(192.168.110.161)、反向代理服务器Nginx02节点(192.168.110.162)上，是否能够直接访问Tomcat01(192.168.110.166)、Tomcat02(192.168.110.167)的Tomcat应用服务。

1、反向代理服务器Nginx01节点(192.168.110.161)验证

  • 访问Tomcat01(192.168.110.166)

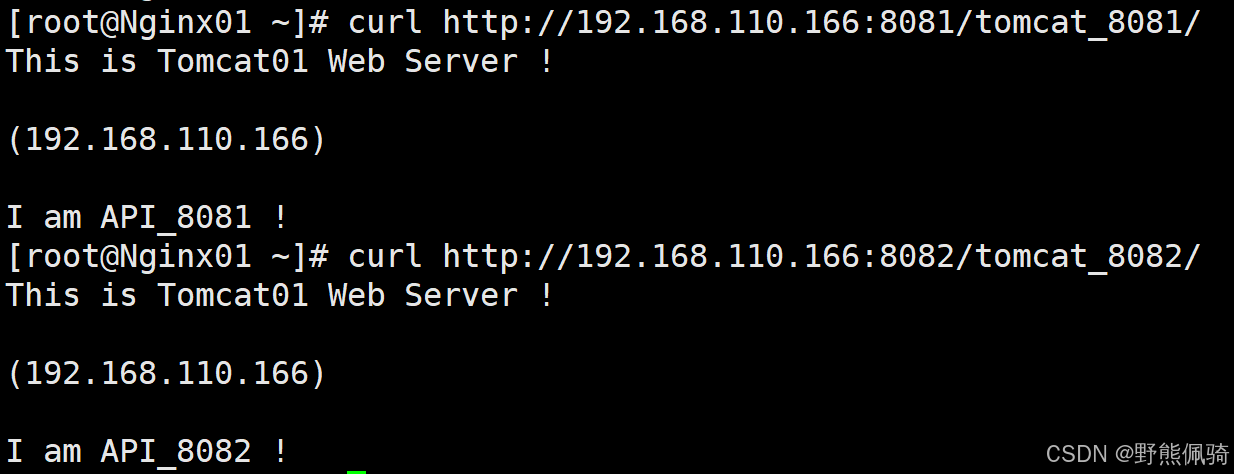

[root@Nginx01 ~]# curl http://192.168.110.166:8081/tomcat_8081/

[root@Nginx01 ~]# curl http://192.168.110.166:8082/tomcat_8082/

​​

  • 访问Tomcat02(192.168.110.167)

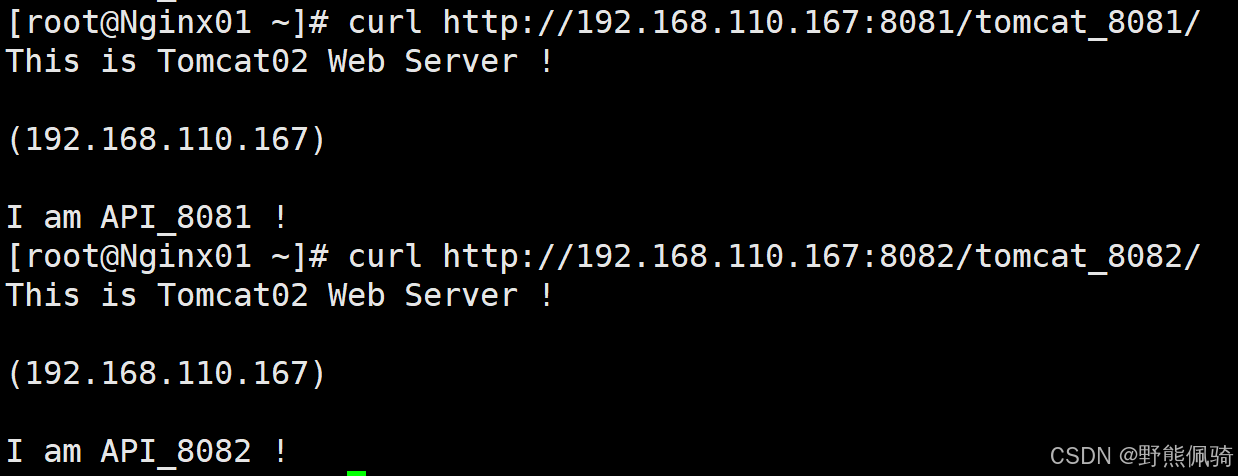

[root@Nginx01 ~]# curl http://192.168.110.167:8081/tomcat_8081/

[root@Nginx01 ~]# curl http://192.168.110.167:8082/tomcat_8082/

​​

以上说明从反向代理服务器Nginx01节点(192.168.110.161)可以正常访问Tomcat01(192.168.110.166)与Tomcat02(192.168.110.167)的Tomcat应用服务，代理服务器与后端应用服务器之间网络、服务等均状态正常。

2、反向代理服务器Nginx02节点(192.168.110.162)验证

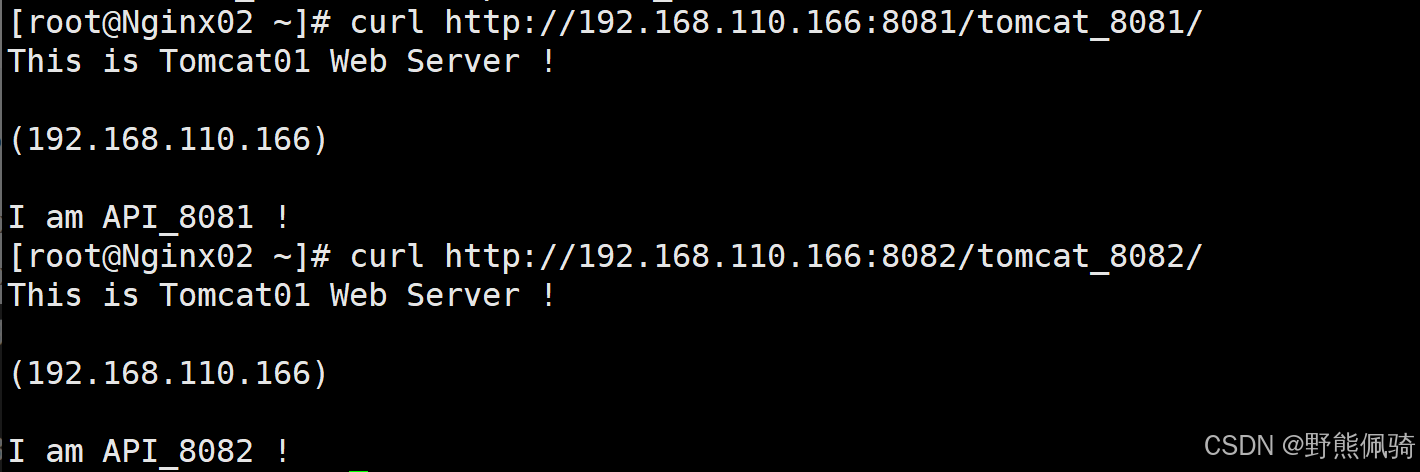

  • 访问Tomcat01(192.168.110.166)

[root@Nginx02 ~]# curl http://192.168.110.166:8081/tomcat_8081/

[root@Nginx02 ~]# curl http://192.168.110.166:8082/tomcat_8082/

​​

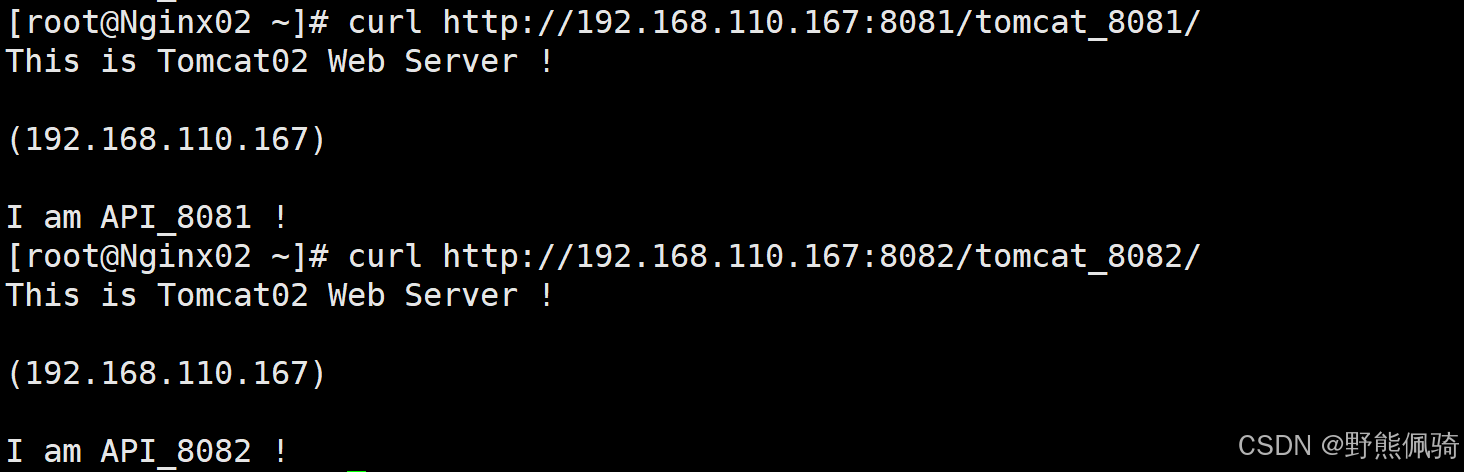

  • 访问Tomcat02(192.168.110.167)

[root@Nginx02 ~]# curl http://192.168.110.167:8081/tomcat_8081/

[root@Nginx02 ~]# curl http://192.168.110.167:8082/tomcat_8082/

​​

以上说明从反向代理服务器Nginx02节点(192.168.110.162)可以正常访问Tomcat01(192.168.110.166)与Tomcat02(192.168.110.167)的Tomcat应用服务，代理服务器与后端应用服务器之间网络、服务等均状态正常。

四、Nginx双虚拟主机反向代理负载均衡配置

        在本例中，客户端通过访问Nginx反向代理服务的不同端口或者不同域名，来实现请求转发至不同的后端应用服务器组。其中8081端口表示访问后端应用服务器组Tomcat01(192.168.110.166)的8081端口服务和Tomcat02(192.168.110.167)的8081端口服务；8082端口表示访问后端应用服务器组Tomcat01(192.168.110.166)的8082端口服务和Tomcat02(192.168.110.167)的8082端口服务；

        在nginx.conf配置文件中，http模块下配置了两个server模块和两个upstream模块，来实现双虚拟主机反向代理负载均衡配置。其中tomcat8081服务器组的负载均衡策略使用默认的轮询策略，在upstream中不需要显式配置；tomcat8082服务器组的负载均衡策略使用最少连接(least_conn)策略，在upstream中需要显式配置。

(一)、反向代理负载均衡配置

        在反向代理服务器Nginx01(192.168.110.161)中修改Nginx服务配置文件/usr/local/nginx/conf/nginx.conf，加入反向代理和负载均衡配置。本例中最核心的配置是location模块、upstream模块、server模块。

[root@Nginx01 ~]# vim /usr/local/nginx/conf/nginx.conf

配置内容如下：

#
# Nginx configuration
#
worker_processes  1;

pid        /usr/local/nginx/nginx.pid;

events {
    worker_connections  1024;
}

http {
    include       mime.types;
    default_type  application/octet-stream;

    log_format  main  '"$remote_addr" "$remote_user" [$time_local] "$request" '
                      '"$status" "$body_bytes_sent" "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for" "$request_time" '
                      '"$host:$server_port" "$upstream_addr" '
