基于SIMULINK和MATLAB的16QAM调制与解调

一、引言

随着通信技术的不断发展，正交幅度调制（Quadrature Amplitude Modulation，简称QAM）作为一种高效的数字调制技术，被广泛应用于无线通信中。其中，16QAM作为一种重要的QAM调制方式，具有较高的频带利用率和传输效率。本文将介绍如何基于SIMULINK和MATLAB搭建16QAM的调制与解调，并展示其波形图。

二、SIMULINK与MATLAB的联合应用

SIMULINK是MATLAB的一个模块，它提供了一个直观的图形化建模环境，用于模拟动态。而MATLAB则是一个强大的数学计算，可以调用SIMULINK模型进行仿真和分析。因此，我们可以利用SIMULINK搭建16QAM的调制与解调框图，然后通过MATLAB调用模型进行仿真，得出波形图。

三、16QAM调制与解调框图搭建

1. 在SIMULINK中搭建16QAM调制器：首先，我们需要创建一个新的SIMULINK模型。在模型中，我们需要添加一个16QAM调制器模块。这个模块将接收输入的二进制数据流，并将其调制为16QAM信号。此外，我们还可以添加一个scope模块，用于观察调制前的数据和调制后的信号波形。
2. 在SIMULINK中搭建解调器：接下来，我们需要添加一个16QAM解调器模块。这个模块将接收调制后的16QAM信号，并尝试恢复出原始的二进制数据流。同样地，我们可以在解调器模块后添加一个scope模块，用于观察解调后的数据波形。

四、MATLAB调用SIMULINK模型进行仿真

在搭建完SIMULINK框图后，我们可以使用MATLAB来调用这个模型进行仿真。在MATLAB中，我们可以编写一个脚本或函数，该函数将加载SIMULINK模型并设置相应的仿真参数。然后，我们可以运行这个函数，让MATLAB对模型进行仿真并生成波形图。

五、结论

通过SIMULINK和MATLAB的联合应用，我们可以方便地搭建16QAM的调制与解调，并观察其波形图。这种方法不仅提高了我们的工作效率，还让我们能够更直观地了解16QAM调制与解调的过程。同时，我们还可以通过修改模型参数来分析不同参数对性能的影响，为实际通信的设计和优化提供有力的支持。
16QAM SIMULINK
基于SIMULINK和MATLAB的16QAM调制和解调。

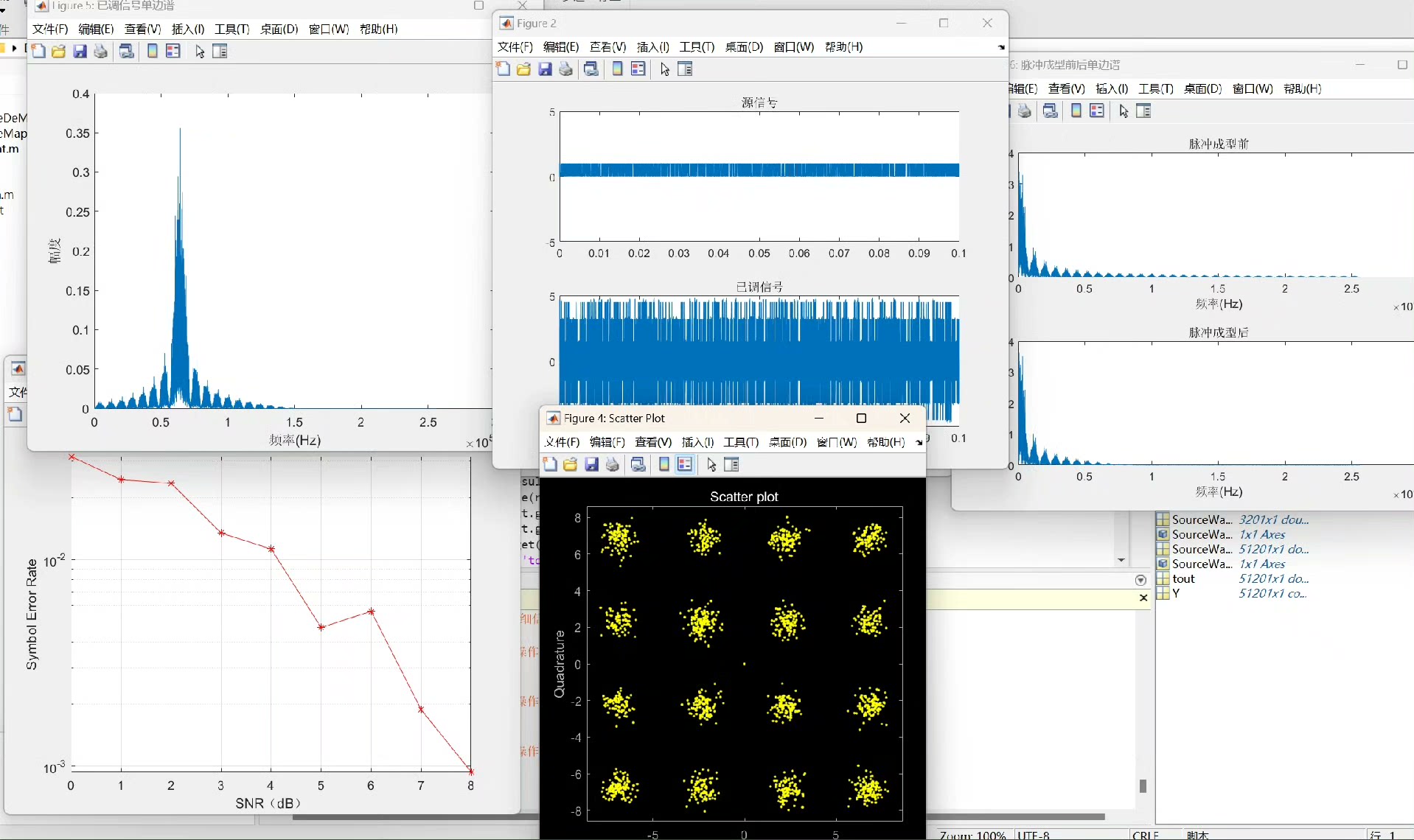

采用SIMULINK搭建框图，MATLAB调用模型得出波形图。
（可自行简单修改在SIMULINK中加scope，无须MATLAB调用）
