高效率，锂电池同步整流升压IC（5V1A）-PS7516

详情



深圳市百盛新纪元半导体有限公司介绍:	PS7516锂电池升压5V1A芯片 输入电压：2.0V至5.5V 输出电压：5V 输出电流：1A，或者1A以下。
导向： （导向型号，均可在我们公司网站查到相关介绍）	如果输出电流需要2.4A，可以看FP6276B，内置MOS内阻更低。脚位不一样。 如果输出电流需要3.0A，可以看FP6277。脚位基本一样，除了7脚改成限流脚。



PS7516是一个效率高，固定550KHz频率，current mode PWM升压DC-DC转换器。PS7516低输入电压2.0V.

PS7516内部集成了低RDS（ON）功率MOSFET，所以外部不需要肖特基二极管。使PS7516能做到高的转换效率。

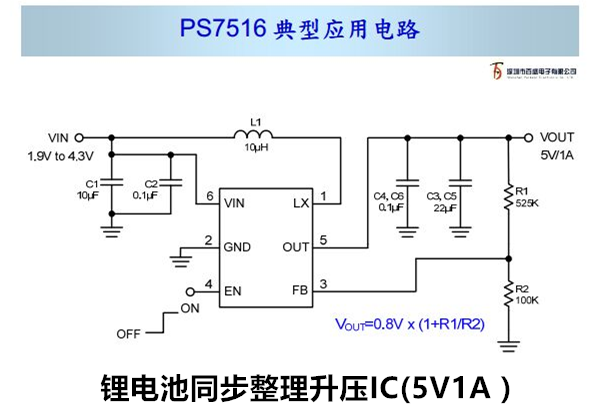

PS7516适用于锂电池升压5V1A的高效率应用中。

PS7516特点

        宽输入电压：2.0V～5.5V

        高转换效率高达96%

        低RDS（ON）集成功率MOSFET

        550KHz固定开关频率

        轻负载低功耗模式

        ±2.0%电压精度

        PMOS电流限流短路保护

        低静态电流

        快速瞬态响应

        内置软启动功能

        过温保护，自恢复功能

        过流保护

        输出过压保护

        超小型封装：SOT23-6，工作温度低

应用：

移动电源，无线设备，手持式仪器，GPS接受器

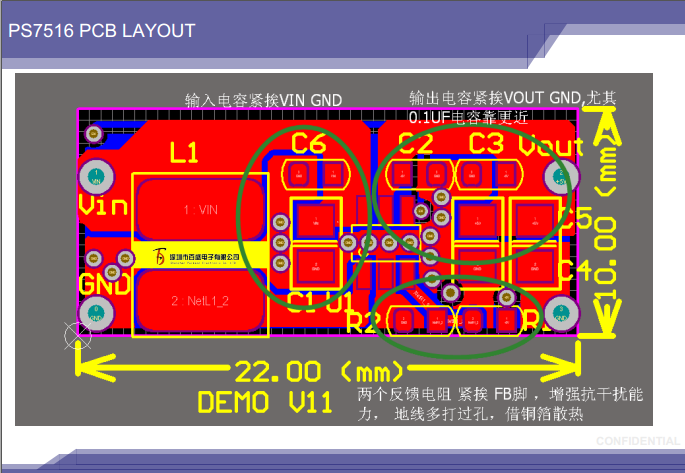

移动电源5V1A PCBA板实测数据               室温29℃

输入                  输出                效率      温度

3.5V   1.57A           5V   1A           91%        41℃

3.8V   1.43A           5V   1A           92%        40℃

4.2V   1.26A           5V   1A           94%        39℃
