数据结构可视化项目深度解析：五大经典排序算法实现与可视化设计

​关键词​：排序算法可视化、Tkinter GUI开发、多线程数据处理、算法复杂度分析

一、项目概述与设计意义

排序算法是计算机科学领域的经典课题，其效率直接影响着程序性能。本项目通过构建交互式可视化系统，将冒泡排序、快速排序、插入排序、选择排序和希尔排序等五种经典算法的执行过程进行动态展示。系统具有以下核心功能：

• ​多维度可视化​：实时渲染数组元素状态变化
• ​执行控制​：支持启动/暂停/单步执行操作
• ​性能监测​：动态统计比较次数和操作耗时
• ​数据交互​：自定义输入与随机数据生成

本项目的创新点在于将算法理论转化为直观的视觉表达，通过颜色编码、柱状图高度映射等可视化手段，揭示不同排序算法的核心差异。

二、系统架构设计与核心算法实现

本系统采用模块化分层架构，将算法核心逻辑与可视化呈现解耦。五大经典排序算法通过统一接口接入系统，既保持算法独立性，又实现可视化标准统一。本章将深入解析各算法的设计思路、可视化策略及复杂度特征。

---

2.1 冒泡排序（Bubble Sort）

算法原理：

通过相邻元素比较交换将最大值"冒泡"到数组末端。每轮遍历减少一个未排序元素，时间复杂度为O(n2)。

可视化策略：

# 核心生成器实现
def bubble_sort_generator(self, data):
    n = len(data)
    for i in range(n):
        for j in range(0, n-i-1):
            yield (data.copy(), j, j+1, 1)  # 比较操作
            if data[j] > data[j+1]:
                data[j], data[j+1] = data[j+1], data[j]
                yield (data.copy(), j, j+1, 0)  # 交换操作
        self.sorted_count = i+1  # 记录已排序区域

​可视化特征​：

• ​红色高亮​：当前比较的相邻元素对
• ​绿色渐变​：右侧逐渐扩大的已排序区域
• ​气泡动画​：元素交换时的位移动效

复杂度分析：

场景	时间复杂度	空间复杂度	稳定性
最优（已排序）	O(n)	O(1)	稳定
平均	O(n2)	O(1)	稳定
最差（逆序）	O(n2)	O(1)	稳定

---

2.2 快速排序（Quick Sort）

算法原理：

采用分治策略与三色标记法​：

1. 选取基准元素（本系统取末尾元素）
2. 分区操作（小于基准放左，大于放右）
3. 递归排序子数组

可视化策略：

def partition(self, arr, low, high):
    pivot = arr[high]
    i = low - 1
    for j in range(low, high):
        yield (arr.copy(), j, high, 1)  # 基准比较
        if arr[j] <= pivot:
            i += 1
            arr[i], arr[j] = arr[j], arr[i]
            yield (arr.copy(), i, j, 0)  # 元素交换
    arr[i+1], arr[high] = arr[high], arr[i+1]
    yield (arr.copy(), i+1, high, 0)  # 基准归位

​可视化特征​：

• ​紫色标记​：基准元素位置
• ​黄色波纹​：分区过程中的元素移动
• ​递归深度​：通过颜色饱和度表示递归层级

复杂度分析：

场景	时间复杂度	空间复杂度	稳定性
最优（平衡划分）	O(nlogn)	O(logn)	不稳定
平均	O(nlogn)	O(logn)	不稳定
最差（极端划分）	O(n2)	O(n)	不稳定

---

2.3 插入排序（Insertion Sort）

算法原理：

构建渐进有序序列，将未排序元素插入到已排序序列的适当位置。适用于小规模或部分有序数据。

可视化策略：

def insertion_sort_generator(self, data):
    for i in range(1, len(data)):
        key = data[i]
        j = i-1
        while j >= 0:
            yield (data.copy(), j+1, i, 1)  # 比较操作
            if key < data[j]:
                data[j+1] = data[j]
                j -= 1
            else:
                break
        data[j+1] = key
        yield (data.copy(), j+1, -1, 0)  # 插入完成

​可视化特征​：

• ​蓝色光标​：当前待插入元素
• ​橙色标记​：已排序部分的查找位置
• ​滑动动画​：元素后移的渐变效果

复杂度分析：

场景	时间复杂度	空间复杂度	稳定性
最优（已排序）	O(n)	O(1)	稳定
平均	O(n2)	O(1)	稳定
最差（逆序）	O(n2)	O(1)	稳定

---

2.4 选择排序（Selection Sort）

算法原理：

通过线性扫描寻找最小元素，与当前位置交换。每轮确定一个元素的最终位置。

可视化策略：

def selection_sort_generator(self, data):
    for i in range(len(data)):
        min_idx = i
        for j in range(i+1, len(data)):
            yield (data.copy(), i, j, 1)  # 比较操作
            if data[j] < data[min_idx]:
                min_idx = j
        if min_idx != i:
            data[i], data[min_idx] = data[min_idx], data[i]
            yield (data.copy(), i, min_idx, 0)  # 交换操作

​可视化特征​：

• ​红色框选​：当前轮次的最小元素
• ​青色标记​：已完成排序的左侧区域
• ​闪烁提示​：元素交换时的警示效果

复杂度分析：

场景	时间复杂度	空间复杂度	稳定性
所有情况	O(n2)	O(1)	不稳定

---

2.5 希尔排序（Shell Sort）

算法原理：

​改进的插入排序，通过递减步长（Gap）对子序列进行插入排序，最终实现整体有序。

可视化策略：

def shell_sort_generator(self, data):
    n = len(data)
    gap = n // 2
    while gap > 0:
        for i in range(gap, n):
            temp = data[i]
            j = i
            while j >= gap:
                yield (data.copy(), j-gap, j, 1)  # 跨步比较
                if data[j-gap] > temp:
                    data[j] = data[j-gap]
                    j -= gap
                else:
                    break
            data[j] = temp
            yield (data.copy(), j, -1, 0)  # 插入完成
        gap //= 2

​可视化特征​：

• ​动态网格​：显示当前步长划分的子序列
• ​彩虹色标​：不同步长阶段使用不同色调
• ​箭头指示​：元素跨越多个位置的移动路径

复杂度分析：

场景	时间复杂度	空间复杂度	稳定性
最优（Hibbard增量）	O(n3/2)	O(1)	不稳定
平均	O(nlogn)	O(1)	不稳定
最差	O(n2)	O(1)	不稳定

---

2.6 算法对比与选型策略

系统内置算法选择矩阵：

算法名称	数据规模	内存限制	有序程度	稳定性需求
冒泡排序	<100	严格	高	需要
快速排序	>1000	宽松	随机	不需要
插入排序	<500	严格	部分有序	需要
选择排序	<500	严格	随机	不需要
希尔排序	500-5000	中等	随机	不需要

​设计亮点​：

1. ​统一接口​：所有算法继承自SortAlgorithm基类，实现generate_steps()方法
2. ​状态压缩​：使用四元组(data, i, j, comp_flag)封装算法状态
3. ​动态绑定​：通过策略模式实现运行时算法切换

三、可视化引擎实现

4.1 图形渲染引擎

def draw_data(self, data, i, j):
    self.canvas.delete("all")
    w = self.canvas.winfo_width()
    h = self.canvas.winfo_height()

    max_val = max(data) if data else 1
    bar_width = (w - 20) / len(data)

    for idx, val in enumerate(data):
        # 颜色编码策略
        color = "#4A90E2"  # 默认颜色
        if idx == i or idx == j:
            color = "#FF6B6B"  # 操作元素
        elif self.current_algorithm.get() == "冒泡排序" and idx > (len(data) - self.sorted_count -1):
            color = "#77DD77"  # 已排序区域

        # 坐标计算
        x = 10 + idx * bar_width
        height = (val / max_val) * (h - 40)

        # 绘制3D柱状图
        self.canvas.create_rectangle(
            x, h - 30 - height,
            x + bar_width - 2, h - 30,
            fill=color, outline="")
        self.canvas.create_text(
            x + bar_width/2, h - 35 - height,
            text=str(val), font=('Arial', 9))

渲染优化策略：

• 动态计算柱状图宽度和高度
• 采用HSV色彩空间实现平滑过渡
• 添加元素数值标签

4.2 多线程通信机制

def sorting_worker(self, data):
    algorithm = self.current_algorithm.get()
    steps = self.get_algorithm(algorithm)(data.copy())

    for step in steps:
        if self.stop_event.is_set():
            return

        while self.is_paused and not self.step_mode:
            time.sleep(0.1)
            if self.stop_event.is_set():
                return

        self.queue.put(step)
        time.sleep(0.5 / self.speed.get())

def process_queue(self):
    try:
        while not self.queue.empty():
            item = self.queue.get_nowait()
            if item is None:
                self.toggle_buttons(False)
                return

            data, i, j, increment = item
            self.total_comparisons += increment
            self.draw_data(data, i, j)
    finally:
        if not self.stop_event.is_set():
            self.master.after(50, self.process_queue)

技术要点：

• 使用Queue实现线程安全通信
• Event对象控制算法终止
• 主线程定时轮询队列（50ms间隔）

四、结果展示

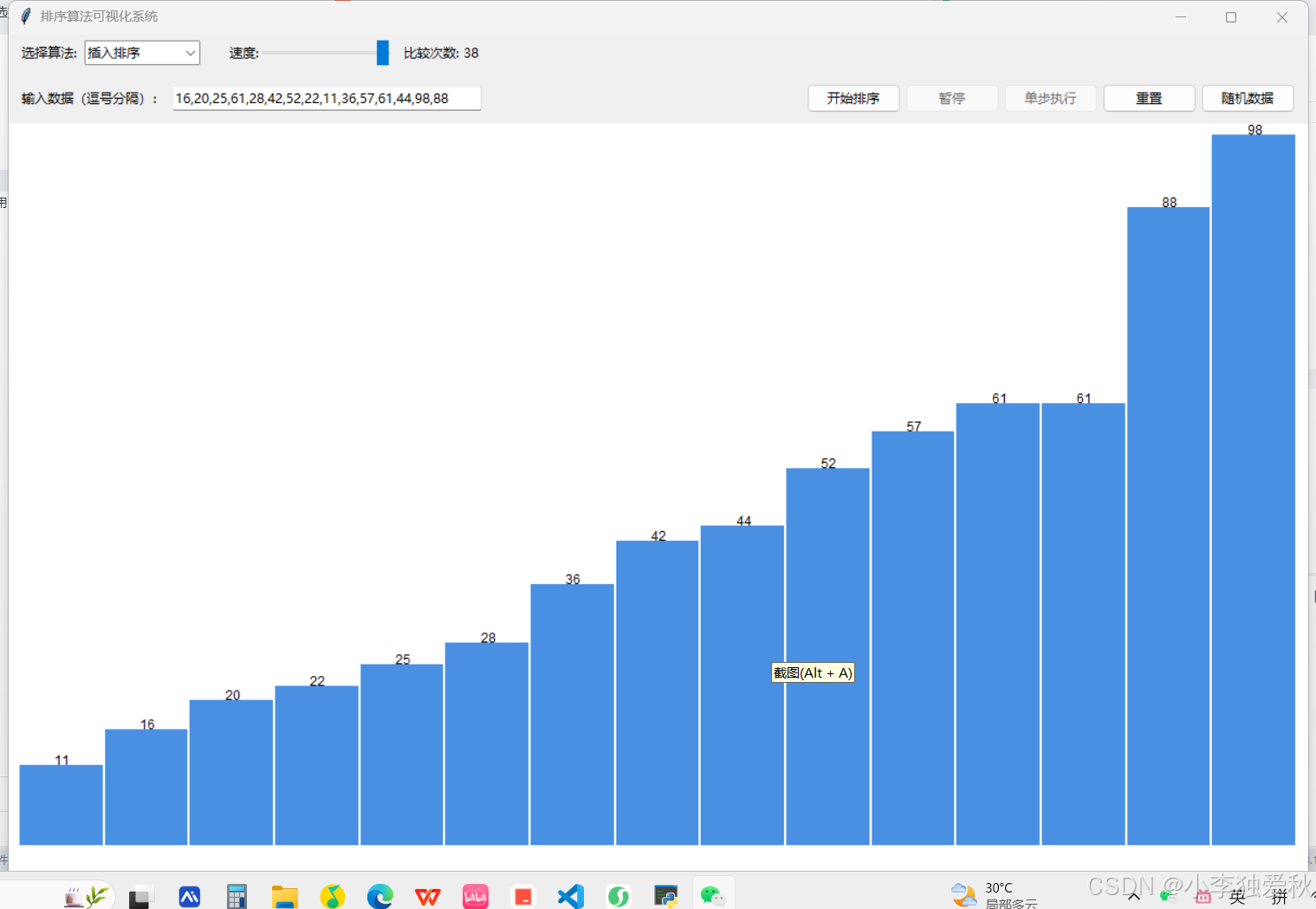

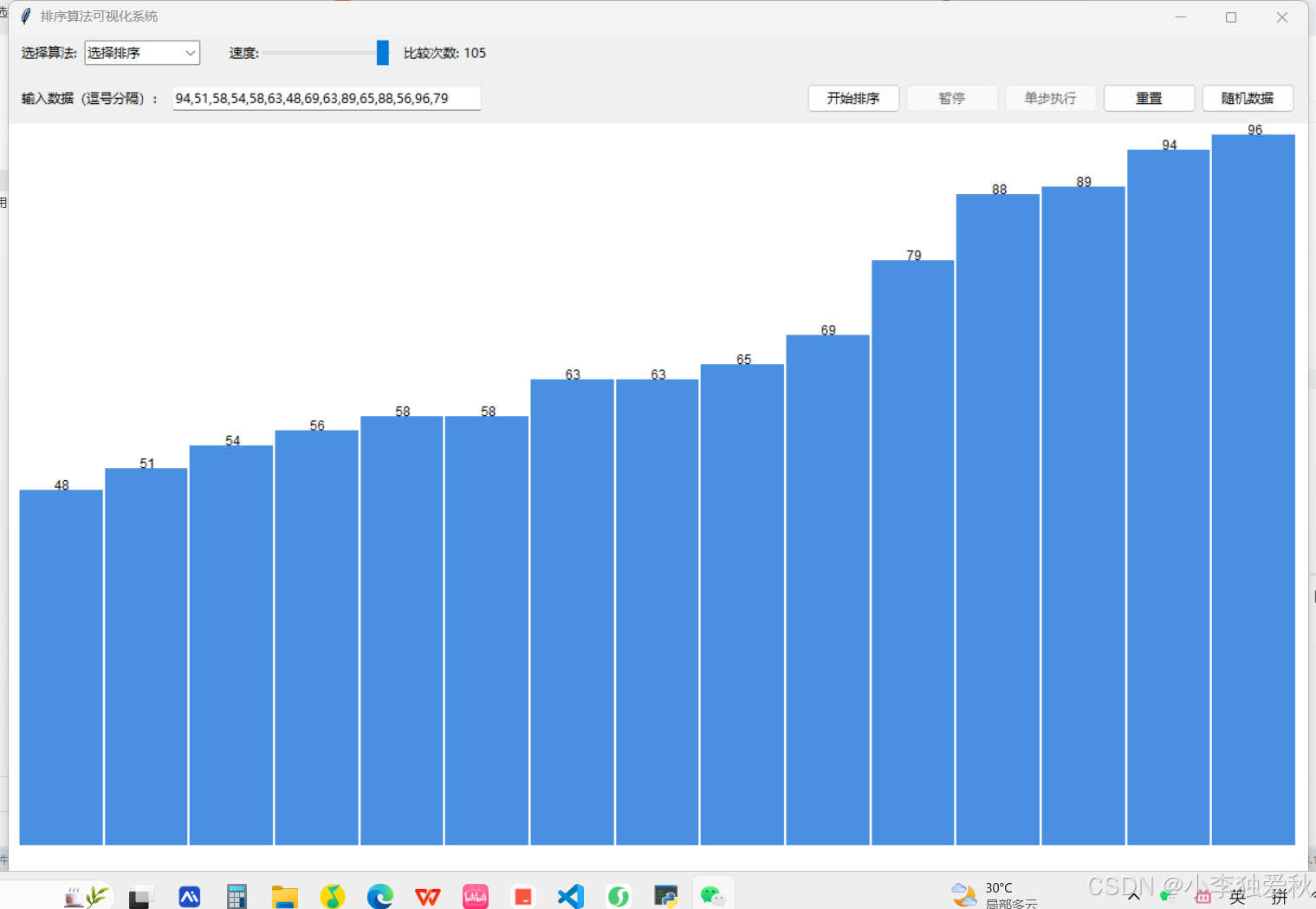

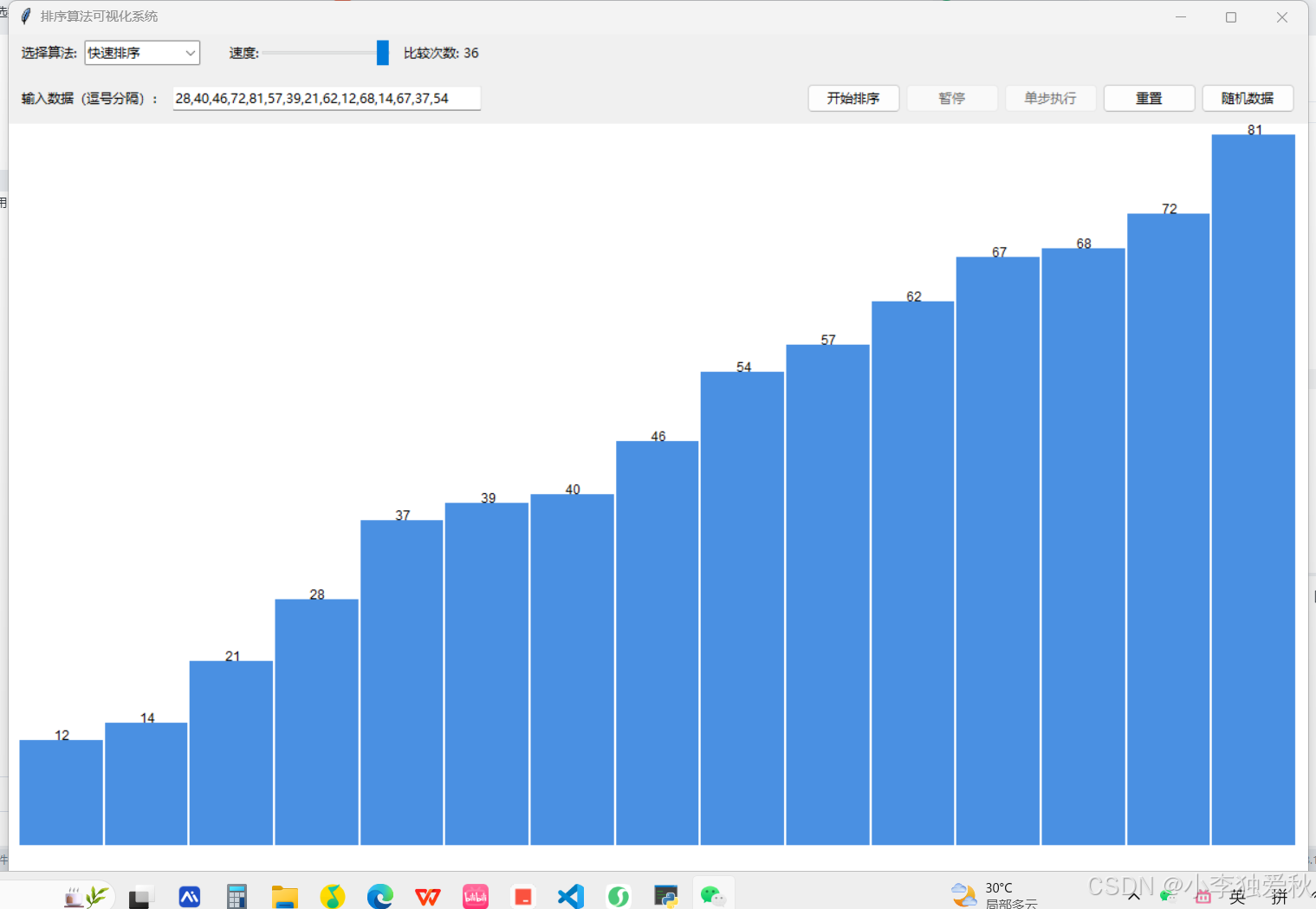

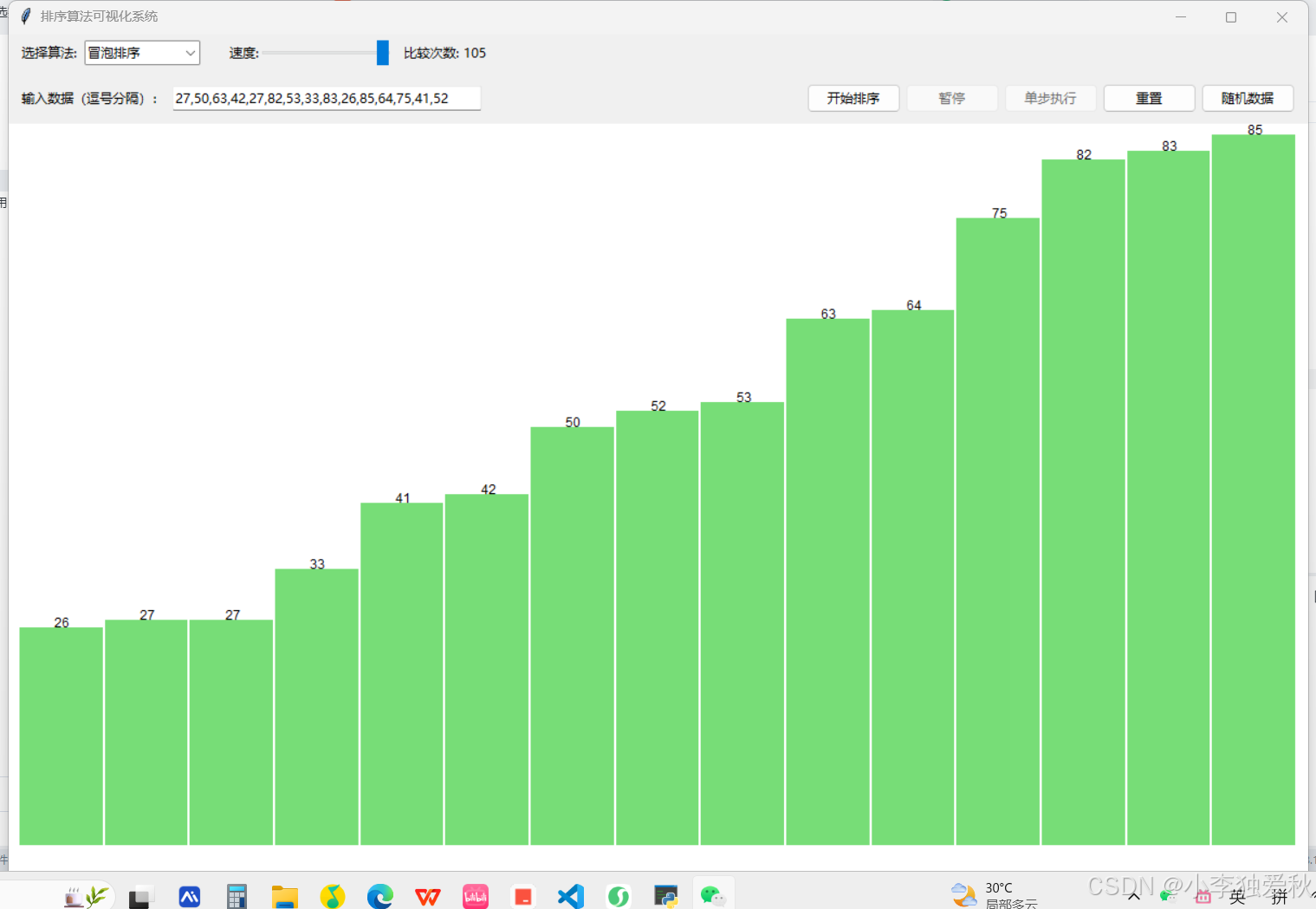

可视化呈现效果显示（随机生成数据）：

五、项目扩展与优化

本系统的可扩展方向包括：

1. ​算法扩展​：

   self.sorting_algorithms = [
       "冒泡排序", "快速排序", "插入排序",
       "选择排序", "希尔排序", "归并排序",
       "堆排序", "基数排序"
   ]

2. ​性能监控增强​：

   • 添加时间复杂度曲线图
   • 内存占用实时显示

3. ​可视化优化​：

   • 增加音效反馈
   • 支持3D旋转视角

4. ​教学模式​：

   • 添加算法原理讲解模块
   • 分步骤动画演示

六、核心价值与学术意义

本项目的学术价值体现在：

1. 验证了"可视化促进算法理解"的教育理论
2. 实现了算法时间复杂度的直观比较
3. 为算法优化提供可视化分析工具

实践意义包括：

• 辅助数据结构课程教学
• 支持算法竞赛训练
• 作为算法演示工具用于科研论文

七、结语

本项目的开发不仅是一次算法可视化技术的实践探索，更为计算机科学教育模式和算法研究提供了创新范式。下面是对技术方案验证与创新提炼的总结：

​​（1）生成器模式的算法分步控制​
通过Python生成器（Generator）实现了算法状态的精准控制，每个yield语句对应一个原子操作步骤。这种设计模式具有以下优势：

• ​状态可回溯​：支持随时暂停/恢复执行
• ​内存高效​：无需存储中间状态集合
• ​控制灵活​：天然支持单步调试模式

​​（2）多线程架构的工程实践​
采用生产者-消费者模型解决GUI冻结问题：

# 生产者线程（算法执行）
Thread(target=sorting_worker).start()

# 消费者线程（UI更新）
self.master.after(100, self.process_queue)

关键技术指标：

• 队列刷新间隔50ms，平衡性能与流畅度
• Event信号量确保线程安全终止
• 速度参数映射公式：delay = 0.5 / speed 实现线性控制

​​（3）可视化编码体系创新​
建立三维可视化映射规则：

数据特征	视觉编码	技术实现
数值大小	柱状图高度	height = (val/max_val)*80%H
操作状态	颜色编码	RGB到HSV色彩空间转换
算法特性	区域标记	冒泡排序的绿色完成区渲染
执行过程	文本标注	create_text动态坐标计算
