做物联网项目的时候，初学者最好是先通过mqtt.fx软件上传到物联网平台，来练习mqtt协议的使用方法，包括publish、subscribe、各种topic协议等等。

本文的案例是使用mqtt.fx软件通过mqtt协议向onenet平台发送数据，并接收平台命令下发的数据。

首先，默认已经在onenet平台上创建好了mqtt协议的产品和设备。（创建产品时数据协议使用的是“数据流”，而不是OneJson）

MQTT.fx客户端配置

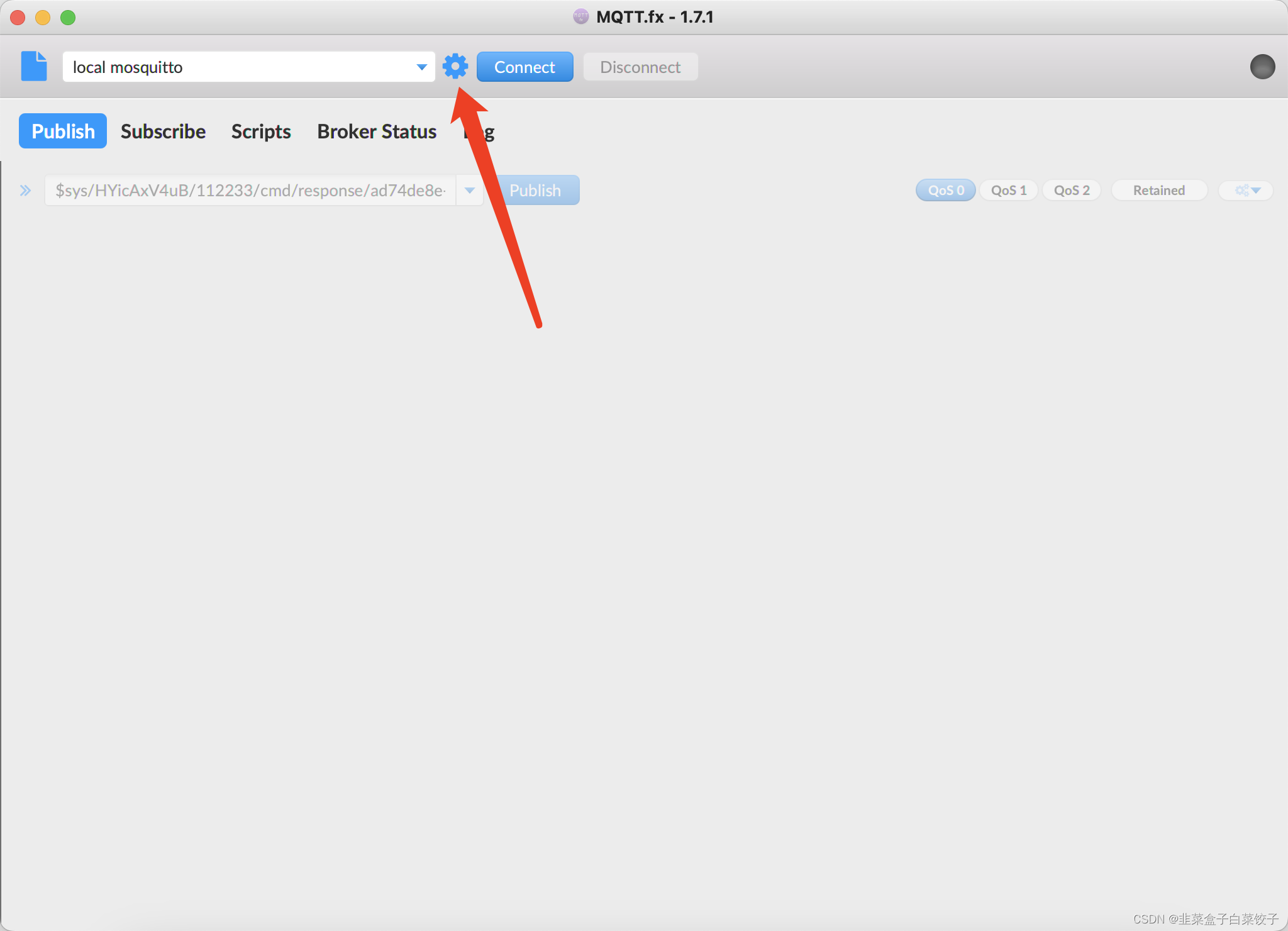

打开MQTT.fx客户端，进入客户端配置页面
在这里插入图片描述

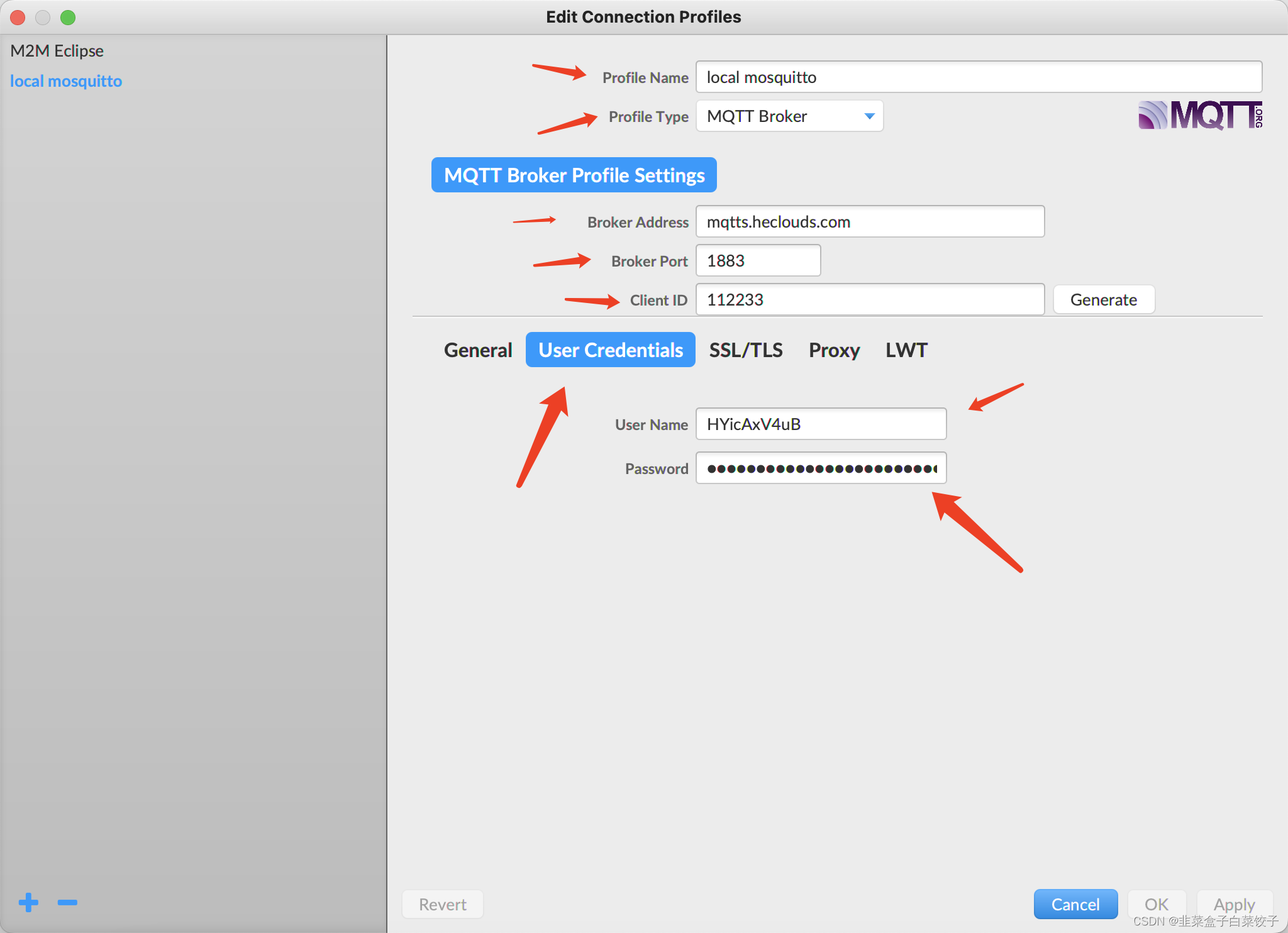

设置Profile Name,设置接入地址与端口，并设置Client ID、User Name与Password，其中参数设置方式如下：

Broker Address: mqtts.heclouds.com
Broker Port：1883
Client ID：112233（这里要改成你自己的设备名称，注意不是产品ID，也不是设备ID）
User Name：产品ID
Password：鉴权token （这个要使用token生成器，建议使用软件生成）

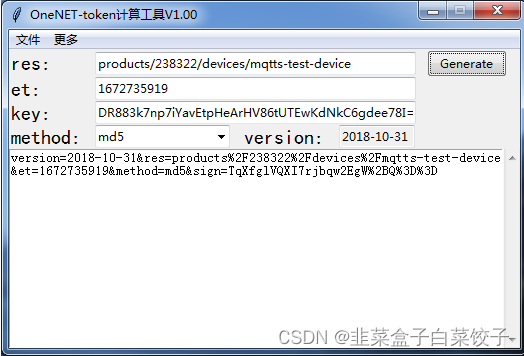

点击OK，完成配置。（文章最后有token生成器的使用方法）
在这里插入图片描述

上报数据点

上报数据点的意思就是向onenet平台上的设备发送数据，这里可以模拟是传感器的数据：

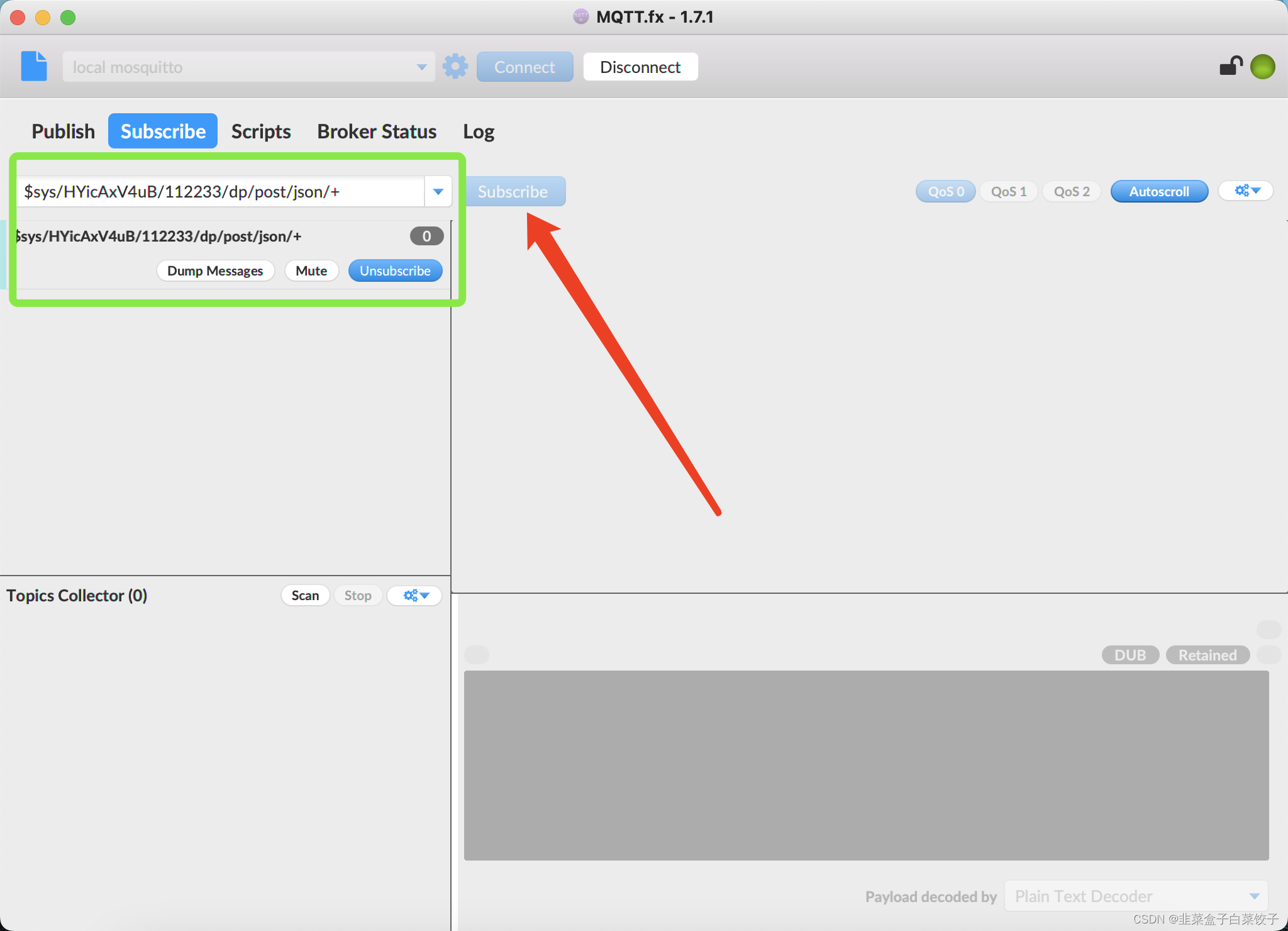

为了确保设备上传消息确实被平台所接受处理，设备可以订阅系统 topic 获取上传数据点结果消息；选择Subscribe项，输入订阅topic名称
topic 命名规则如下：$sys/{pid}/{device-name}/dp/post/json/+
本例中，订阅topic为：
$sys/HYicAxV4uB/112233/dp/post/json/+
点击 Subscribe，完成 topic 订阅
在这里插入图片描述
选择Publish项，输入发布 topic
topic 命名规则如下：$sys/{pid}/{device-name}/dp/post/json
本例中，发布 topic 名称为：$sys/HYicAxV4uB/112233/dp/post/json

下面需要数据的body为：

{
 "id": 123,
 "dp": {
  "temperatrue": [{
   "v": 30
   }],
  "power": [{
   "v": 4.5
   }]
 }
}

在这里插入图片描述

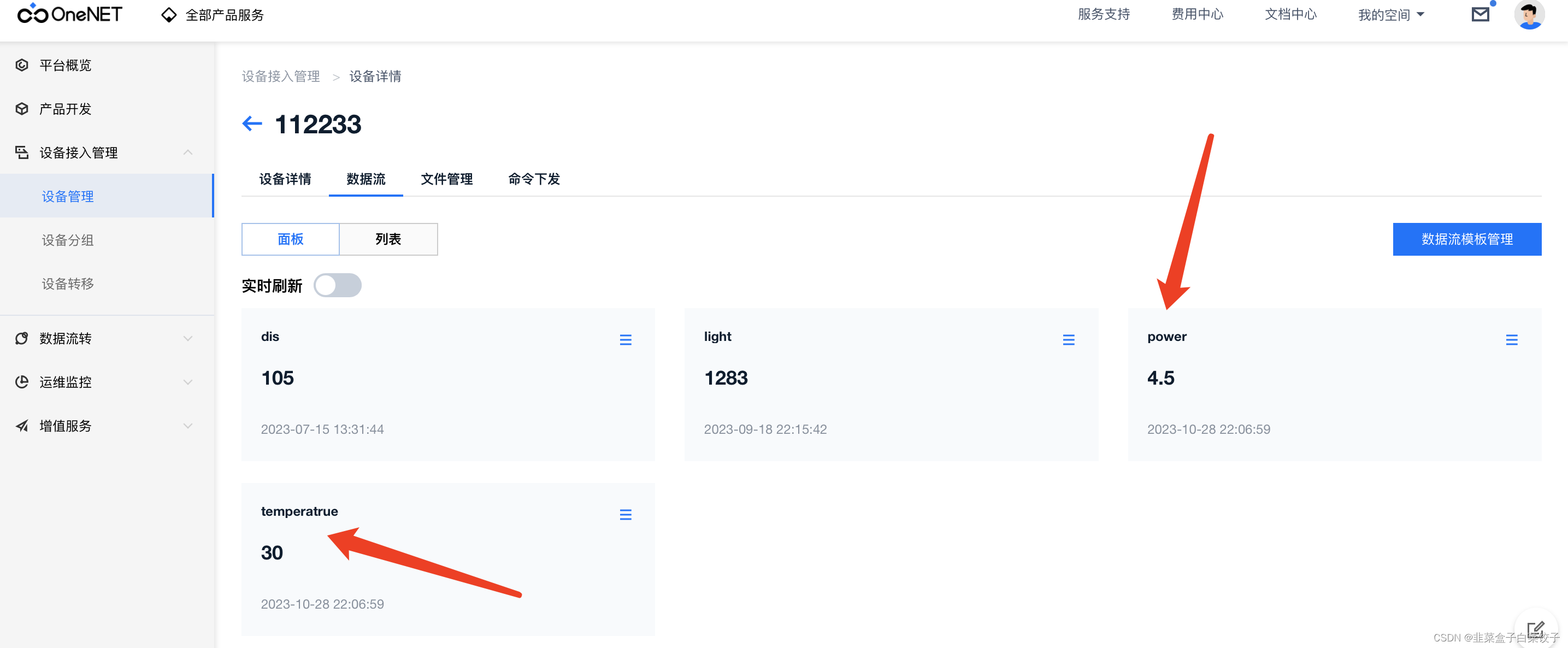

此时onenet平台上已经显示接收到了数据，如下图所示。在这里插入图片描述
因为上面publish的body里面的参数属性是tempertaure和power

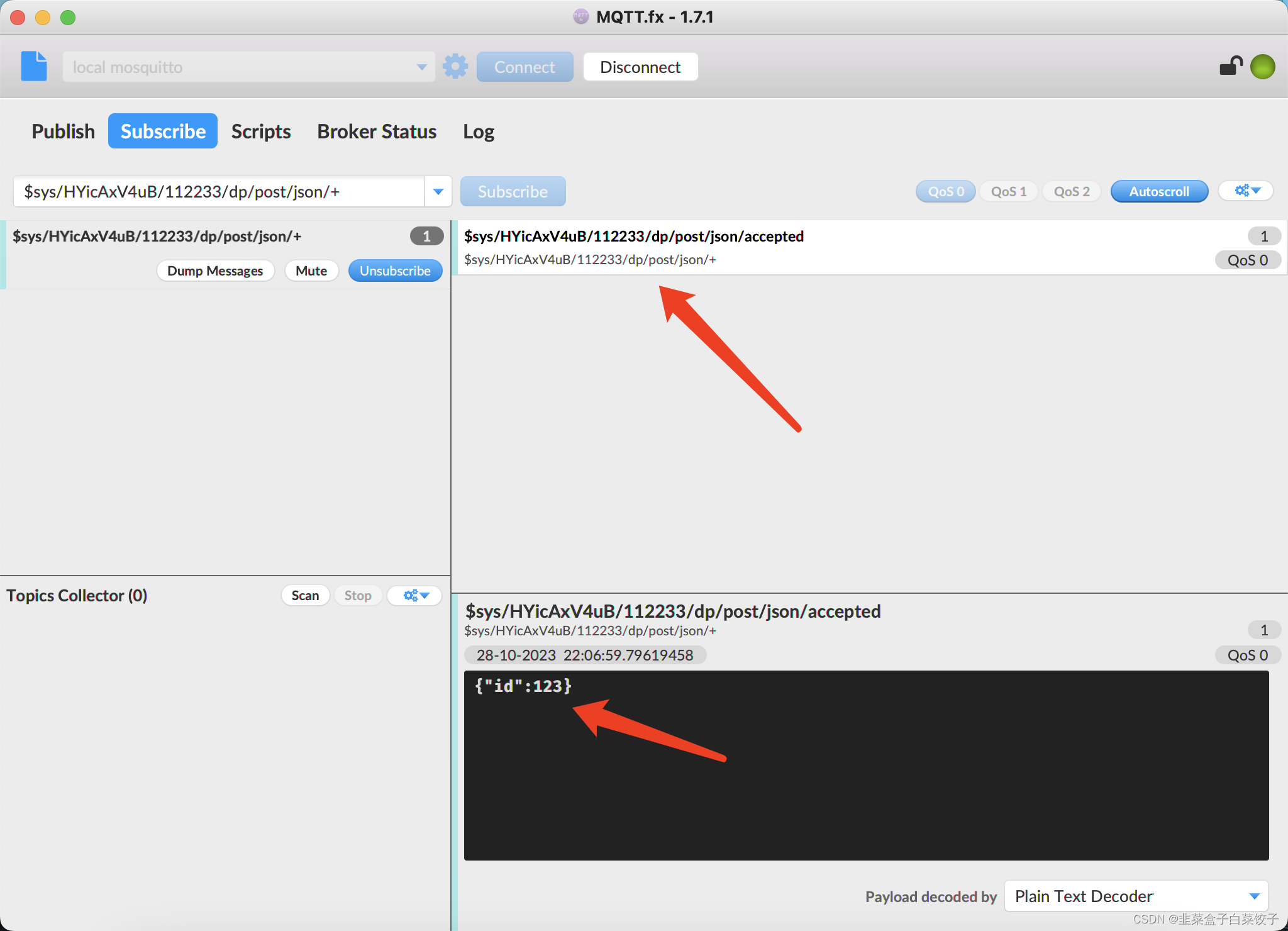

完成后，可以通过 Subscribe可以接收到平台下发的上传结果通知，若通过…/accepted topic接收到消息，则表明平台处理消息成功。
在这里插入图片描述

onenet平台命令下发

可以在onenet平台上使用API模拟mqtt命令下发，onenet平台的API调试可以模拟使用POST请求来向onenet平台发送命令，然后onenet平台再通过mqtt协议向下发送命令，相当于用移动端手机app或小程序来实现命令的下发。

首先我们还是要先订阅：
订阅设备命令topic

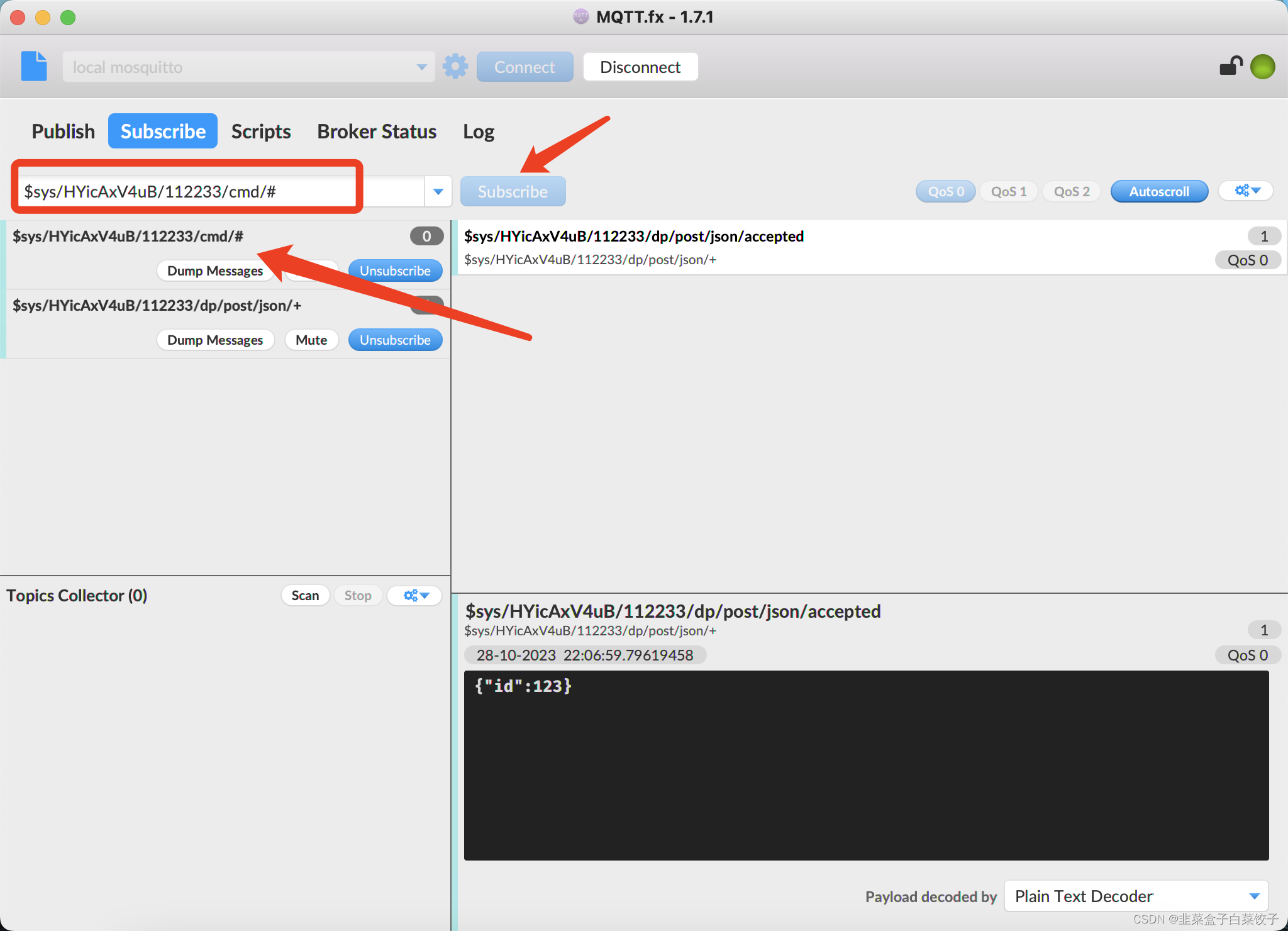

建立设备连接之后，获取设备命令前，必须先订阅系统命令topic：$sys/{pid}/{device-name}/cmd/request/{cmdid}
topic中{cmdid}为变量，为每条命令的唯一id，可通过通配符的方式进行订阅，比如：$sys/{pid}/{device-name}/cmd/request/+，或者$sys/{pid}/{device-name}/cmd/#

在这里插入图片描述

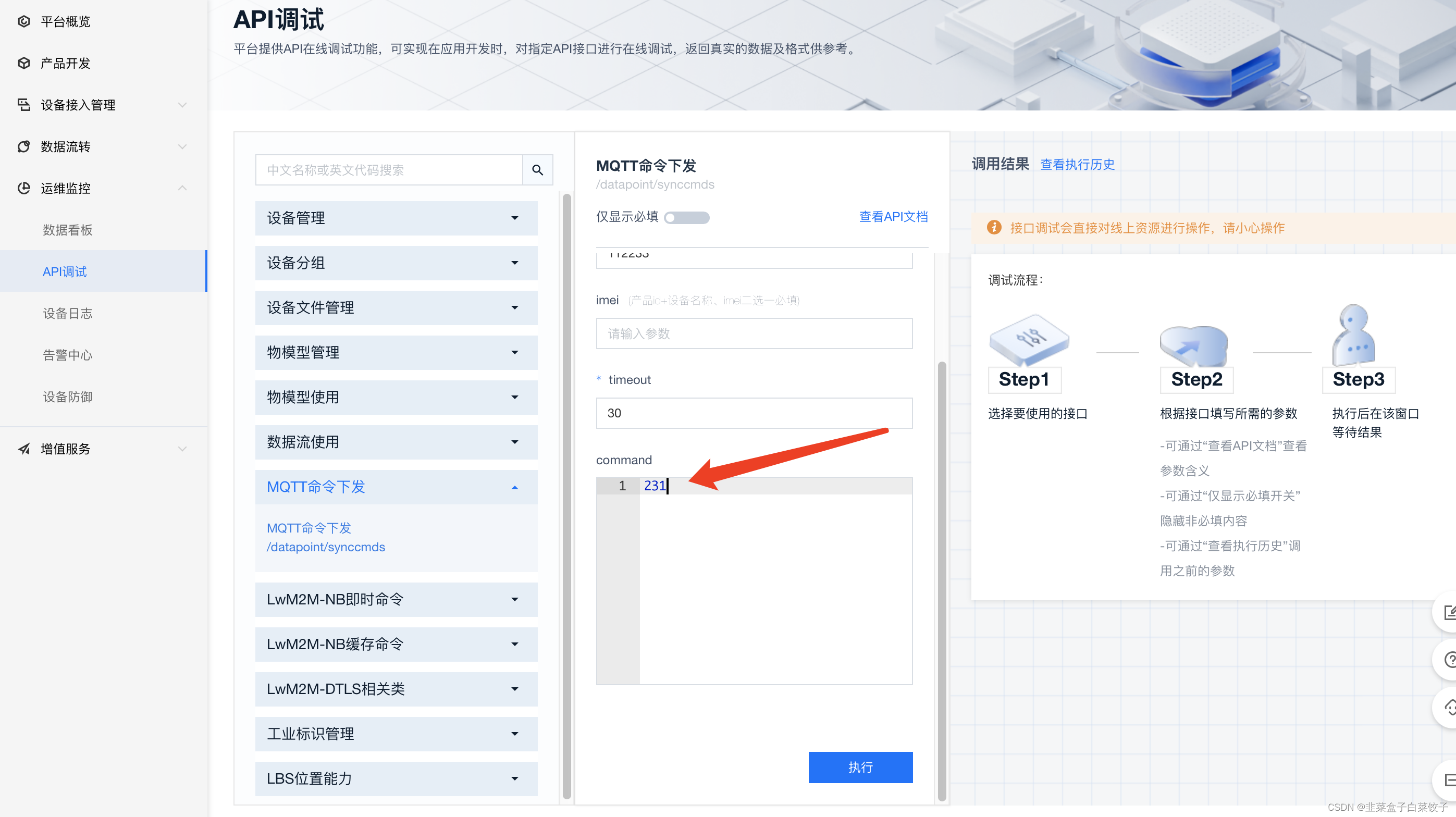

然后我们使用API调试发送一个命令：
在这里插入图片描述
注意要把产品ID和device_name写在上面。

发送后，MQTT模拟工具会接收到一条topic消息，如下图所示
本例中的topic为：$sys/HYicAxV4uB/112233/cmd/request/ad74de8e-7d06-4ec4-a802-e52544c439b4，数据为231 。

在这里插入图片描述

使用MQTT.fx发布消息至对应topic，模拟设备应答（应答内容为abcd），如下图所示：
本例中，应答对应的topic为：$sys/HYicAxV4uB/112233/cmd/response/ad74de8e-7d06-4ec4-a802-e52544c439b4，发送的返回数据为：1111（这里也可以不返回数据，直接点击Publish）。

在这里插入图片描述
