WLAN标准协议--总结记录

• 802.11a与802.11b

IEEE在1999年推出了802.11a和802.11b。802.11a工作在5GHz的ISM频段上，并且选择了正交频分复用OFDM（Orthogonal Frequency Division Multiplexing，一种多载波调制技术，主要是将指定信道分成若干子信道，在每个子信道上使用一个子载波进行调制，并且各子载波是并行传输的，可以有效提高信道的频谱利用率。）技术，能有效降低多路径衰减的影响和提高频谱的利用率，使802.11a的物理层速率可达54Mbps。
802.11b则依然工作在2.4GHz的ISM频段，但在802.11的基础上进行了技术改进（仍使用DSSS扩展频段技术），使802.11b的通信速率达到11Mbps。
虽然802.11b提供的接入速率比802.11a低，但当时5GHz芯片研制过慢，待芯片推出时802.11b已被广泛应用。由于802.11a不能兼容802.11b，再加上5GHz芯片价格较高和地方规定的限制等原因，使得802.11a没有被广泛采用。

• 802.11g

在2000年初，IEEE 802.11g工作组开始开发一项既能提供54Mbps速率，又能向下兼容802.11b的协议标准。并在2001年11月提出了第一个IEEE 802.11g草案，该草案在2003年正式成为标准。802.11g兼容了802.11b，继续使用2.4GHz频段。为了达到54Mbps的速率，802.11g借用了802.11a的成果，在2.4GHz频段采用了正交频分复用（OFDM）技术。IEEE 802.11g的推出，满足了当时人们对带宽的需求，对WLAN的发展起到了极大的推动作用。

大家可能会有疑问：为什么不在1999年制定802.11b标准时就直接采用和802.11a相同的OFDM技术，这样就可以更早的在2.4GHz频段上取得54Mbps的速率了，而不必等到2001年底的802.11g的出现。事实上在1999年讨论802.11b的时候，OFDM技术确实被提出应用到802.11b标准中，但当时美国联邦通信协会（FCC）禁止在2.4GHz频段使用OFDM，这条禁令直到2001年5月才被撤销，6个月后，采用OFDM技术的802.11g草案才得以顺利出台。

• 802.11n与802.11ac

在2002年一个新的IEEE工作组——IEEE 802.11任务组N即TGn（Task Group n）成立，开始研究一种更快的WLAN技术，目标是达到100Mbps的速率。该目标的实现一波三折，由于小组内两个阵营对协议标准的争论不休，新的协议直到2009年9月才被敲定并批准，这个协议就是802.11n。在长达7年的制定过程中，802.11n的速率也从最初设计的100Mbps，完善到了最高可达600Mbps，802.11n采用了双频工作模式，支持2.4GHz和5GHz，且兼容802.11a/b/g。
802.11n标准刚刚尘埃落定后， IEEE就开始了下一代的WLAN标准协议——802.11ac的制定工作。并在2013年正式推出了802.11ac标准协议，802.11ac工作在5GHz频段，向后兼容802.11n和802.11a，80.211ac沿用了802.11n的诸多技术并做了技术改进，使速率达到1.3Gbps。
通过总结表来看802.11五种协议的主要参数。

协议标准	物理层技术	支持频段(GHz)	支持传输速率(Mbit/s)	是否兼容其他协议标准	商用情况
802.11	FHSS/DSSS	2.4	1，2	不兼容	早期标准，目前产品均支持
802.11b	DSSS	2.4	1，2，5.5，11	不兼容	早期标准，目前产品均支持
802.11a	OFDM	5	6，9，12，18，24，36，48，54	不兼容	实际应用较少
802.11g	DSSS/OFDM	2.4	1，2，5.5，11，6，9，12，18，24，36，48，54	兼容802.11b	目前大规模商用
802.11n	OFDM/MIMO	2.4，5	支持速率由调制编码方案MCS(Modulation and Coding Scheme)决定。理论支持最大速率为600	兼容802.11a、802.11b和802.11g	目前大规模商用
802.11ac	OFDM/MIMO	5	支持速率由调制编码方案MCS、空间流数、信道带宽、GI长度决定。理论支持最大速率为1300	兼容802.11a和802.11n	目前未大规模商用

• 更多的子载波

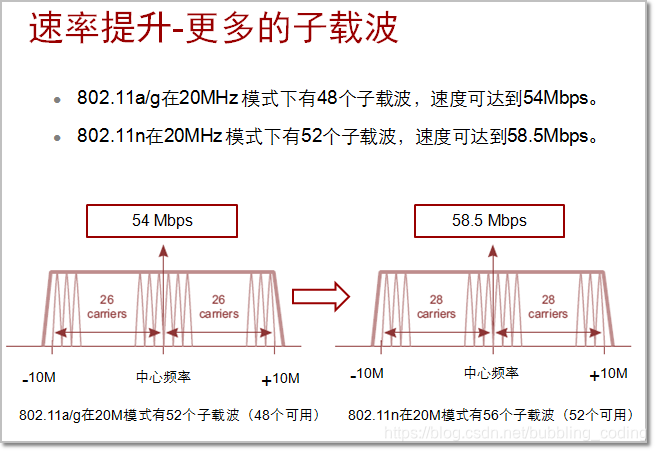

  802.11n比802.11a/g多了4个有效子载波（802.11b没有使用OFDM技术不做对比），用户无需配置只要使用802.11n通信 即可获得802.11n的此项优势。下图中58.5Mbps是802.11n较之前的标准更多的子载波可以带来的理论速率。

• 更高的编码率

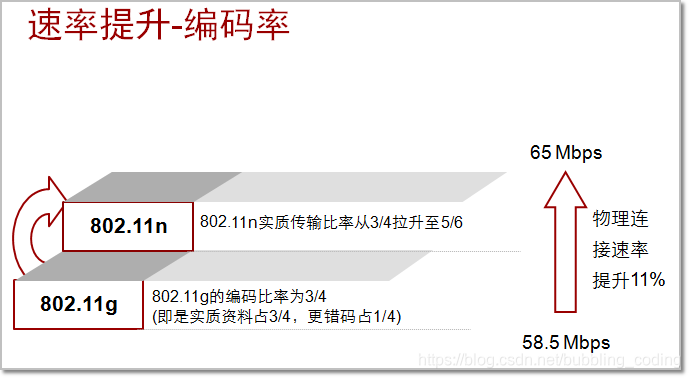

  WLAN使用射频传输数据 时，除了用户的有效传输数据外，还需附有更错码FEC（Forward Error Correction），当有效数据在传递过程中因衰减、干扰等因素而导致数据错误时，通过更错码可将数据更正、还原成正确数据。802.11n将之前3/4的有效编码率提高到5/6，此项改进点使得802.11n的速率提升了11%。用户无需配置只要使用802.11n通信也可以直接获得802.11n的此项优势。

• 更短的GI（Short Guard Interval）
  使用802.11a/b/g发送数据时，必须要保证在数据之间存在800 ns的时间间隔以避免数据帧间的干扰，这个间隔被称为Guard Interval (GI)。802.11n缺省仍然使用800ns的GI，但在空间环境较好时，可以将该间隔配置为400ns，此项改进可以将吞吐提高近10%（约72.2Mbps）。用户在射频模板视图下可以执行命令80211n guard-interval-mode short配置802.11n的short GI功能：

<AC6605> system-view
[AC6605] wlan
[AC6605-wlan-view] radio-profile name 80211n
[AC6605-wlan-radio-prof-80211n] 80211n guard-interval-mode short

而802.11ac可以执行命令80211ac guard-interval-mode short配置802.11ac的short GI功能，如：

<AC6605> system-view
[AC6605] wlan
[AC6605-wlan-view] radio-profile name 80211ac
[AC6605-wlan-radio-prof-80211ac] 80211ac guard-interval-mode short

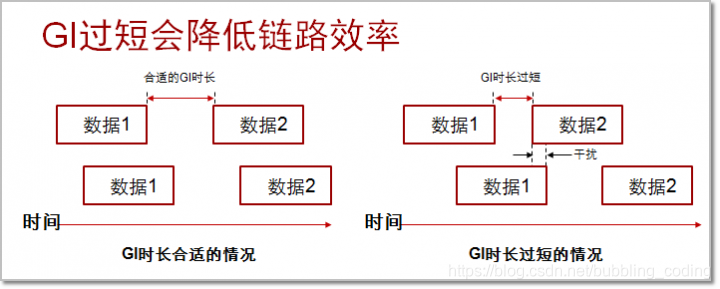

这里需要注意，并不是所有的环境都适合配置short GI。在复杂的空间环境里，射频遇到障碍物可能会产生反射等现象，会造成AP和STA之间的多路径传输（多径效应）。在多径环境中，前一个数据块还没有发送完成，后一个数据块可能通过不同的路径先到达了，合理的GI长度能够避免相互干扰。如果GI时长不合理，会降低链路的使用效率。
所以，在复杂的环境中建议关闭short GI功能（对应命令80211n guard-interval-mode normal，802.11ac为80211ac guard-interval-mode normal）。

• 更宽的信道
  我们在讲射频的时候已经提及，802.11n支持将相邻两个20MHz的信道绑定成40MHz的信道，信道更宽传输能力就更大，可以带来2倍以上的提升。在射频视图下执行命令channel命令可以配置40MHz信道，并指定一个主信道：

<AC6605> system-view
[AC6605] wlan
[AC6605-wlan-view] ap 0 radio 0
[AC6605-wlan-radio-0/0] channel 40Mhz-plus 1

//表示配置40MHz宽的信道，主信道是1.

在802.11ac信道带宽可以支持80Mhz，如：

<AC6605> system-view
[AC6605] wlan
[AC6605-wlan-view] ap 0 radio 1
[AC6605-wlan-radio-0/1] channel 80Mhz 149

• 更多的空间流
  802.11a/b/g技术的无线接入点和客户端是通过单个天线单个空间流以单入单出SISO（Single Input Single Output）的方式来实现数据传送的。在802.11n支持最大4个空间流的多入多出MIMO（Multiple Input and Multiple Output）方式传输数据（802.11ac最大支持8*8的MIMO）。

• MAC层的报文聚合

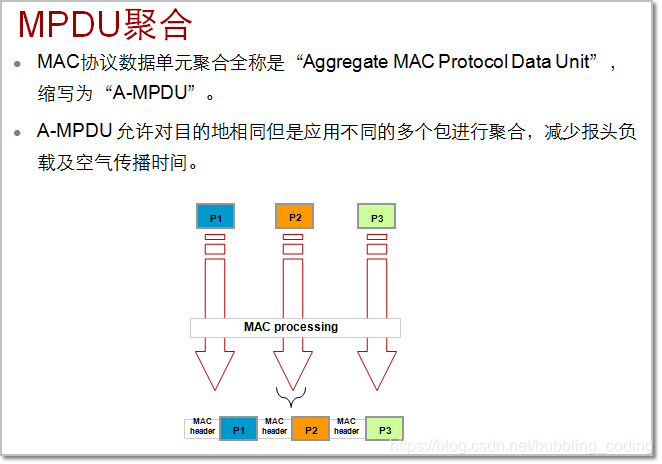

  在802.11的MAC层协议中，有很多固定的开销，尤其在两个帧之间的确认信息。在最高数据率的传输下，这些多余的开销甚至比需要传输的整个数据帧还要长。例如：802.11g理论传输速率为54Mbps，实际上却只有22Mbps，将近有一半多的速率浪费了。802.11n的MAC协议数据单元MPDU（MAC Protocol Data Unit）帧汇聚功能，可以将多个MPDU聚合为一个物理层报文，只需要进行一次信道竞争或退避，就可完成N个MPDU的同时发送，从而减少了发送N-1个MPDU报文所带来的信道资源消耗。执行命令80211n a-mpdu enable可以使能802.11n的MPDU帧汇聚功能，然后执行80211n a-mpdu max-length-exponent命令可以配置汇聚帧的最大长度，802.11n的汇聚帧最大长度为65535字节。如：

 <AC6605> system-view
[AC6605] wlan
[AC6605-wlan-view] radio-profile id 0 name rp01
[AC6605-wlan-view] 80211n a-mpdu enable
[AC6605-wlan-radio-prof-rp01] 80211n a-mpdu max-length-exponent 3  //3表示汇聚帧最大长度是65535字节

802.11ac默认支持MPDU功能，且支持最大长度为1048575字节的汇聚帧。所以无需使用命令使能，直接配置汇聚帧长度即可：

[AC6605-wlan-radio-prof-rp01]80211ac a-mpdu max-length-exponent 7  //7表示汇聚帧最大长度是1048575字节

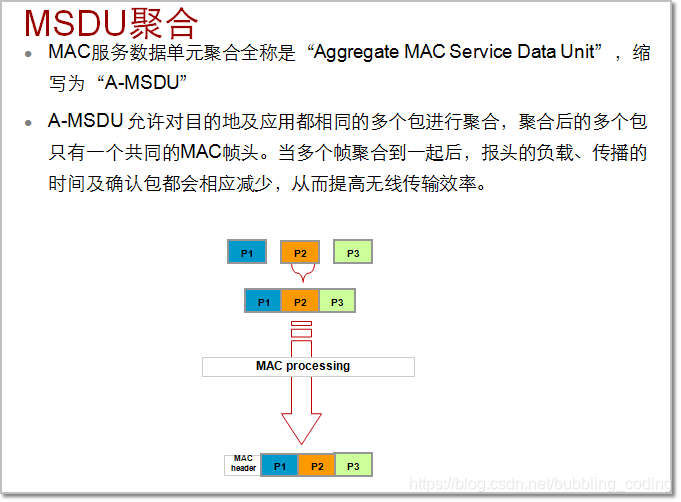

另外，802.11ac还支持MAC服务数据单元MSDU（Mac Service Data Units）汇聚，大大提高了数据的传输效率，具体配置如：

<AC6605> system-view
[AC6605] wlan
[AC6605-wlan-view] radio-profile name rp01
[AC6605-wlan-radio-prof-rp01] a-msdu send enable
[AC6605-wlan-radio-prof-rp01] a-msdu send max-subframes 2  //2表示汇聚的帧数。
