蓝桥杯单片机NE555学习笔记

 蓝桥杯单片机NE555中一般采用采用定时器0进行计数频率

下面是一般使用的模版，我们对其进行一定讲解

#include <STC15F2K60S2.H>
unsigned int freq;//计数频率
unsigned int time_1s;
// 计数器
void Timer0Init(void) // 0微秒@12.000MHz
{
    AUXR &= 0x7F; // 定时器时钟12T模式
    TMOD &= 0xF0; // 设置定时器模式
    TMOD |= 0x05;
    TL0 = 0x00; // 设置定时初值
    TH0 = 0x00; // 设置定时初值
    TF0 = 0;    // 清除TF0标志
    TR0 = 1;    // 定时器0开始计时
}
// 定时器
void Timer1Init(void) // 1毫秒@12.000MHz
{
    AUXR &= 0xBF; // 定时器时钟12T模式
    TMOD &= 0x0F; // 设置定时器模式
    TL1 = 0x18;   // 设置定时初值
    TH1 = 0xFC;   // 设置定时初值
    TF1 = 0;      // 清除TF1标志
    TR1 = 1;      // 定时器1开始计时
    ET1 = 1;      // 允许定时器1中断
    EA = 1;       // 允许总中断
}
void Timer1Sever() interrupt 3
{
    if (++time_1s == 1000)
    {
        time_1s = 0;
        // 1秒定时器中断
        freq = TH0 << 8 | TL0; // 读取定时器0当前值
        TH0 = 0;
        TL0 = 0;
    }
}
void main()
{
}

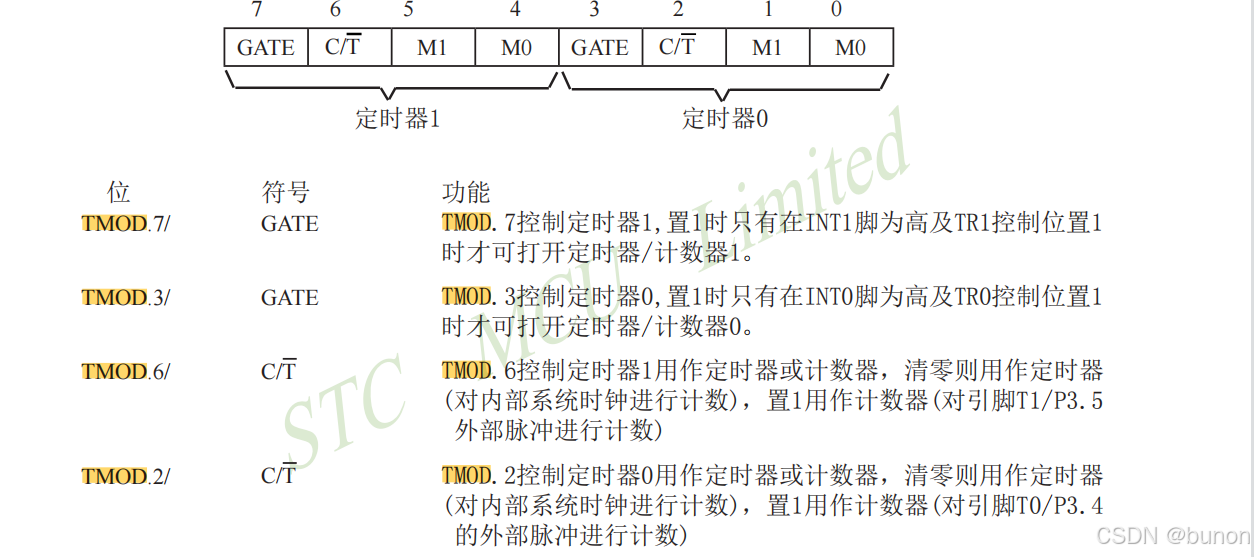

 根据我们对ne555使用定时器0计脉冲，故C/非T 为1 模式选择 10 模式 为16位不自动装载

故我们根据软件对上面进行修改，TMOD |= 0x05;
    TL0 = 0x00; // 设置定时初值
    TH0 = 0x00; // 设置定时初值

还有就是ne555所得数据我们用int型变量装载，可以直接对这个变量进行相除和取余

若使用此功能，我们需要把我们所写的按键显示模块中P3.4区域需不添加进去（例如第十届省赛题，按键显示模块使用的是bin区域）

对定时器1中进行这一块讲解

void Timer1Sever() interrupt 3
{
    if (++time_1s == 1000)
    {
        time_1s = 0;
        // 1秒定时器中断
        freq = TH0 << 8 | TL0; // 读取定时器0当前值
        TH0 = 0;
        TL0 = 0;
    }
}

freq = TH0 << 8 | TL0; // 读取定时器0当前值

• TH0 << 8
  将 TH0（高 8 位）左移 8 位，使其占据 16 位整数的高 8 位。
  例如：

  • 如果 TH0 = 0x12，则 TH0 << 8 结果为 0x1200。

• TL0
  直接取 TL0（低 8 位），占据 16 位整数的低 8 位。
  例如：

  • 如果 TL0 = 0x34，则 TL0 的值为 0x34。

• 按位或操作 |
  将高 8 位和低 8 位合并为 16 位整数。
  例如：

  • 0x1200 | 0x34 = 0x1234。
