基于51单片机的电子时间显示与室内温度测量系统（源程序+Proteus仿真+报告+电路图+相关手册）

编号：70

基于51单片机的电子时间显示与室内温度测量系统

功能描述：

本设计由89C52单片机+键盘模块+液晶1602模块+声光报警电路+四段数码管电路+DS1302时钟电路+DS18B20温度检测电路+

1、利用STC89C52单片机
2、利用DS1302时钟芯片，实时显示当前年月日时分秒星期
3、三个按键可设置日期时间
4、利用DS18B20温度传感器采集温度
5、LCD1602显示日期时间星期，四位共阳数码管显示温度。

视频演示链接：

70、基于51单片机的电子时间显示与室内温度测量系统

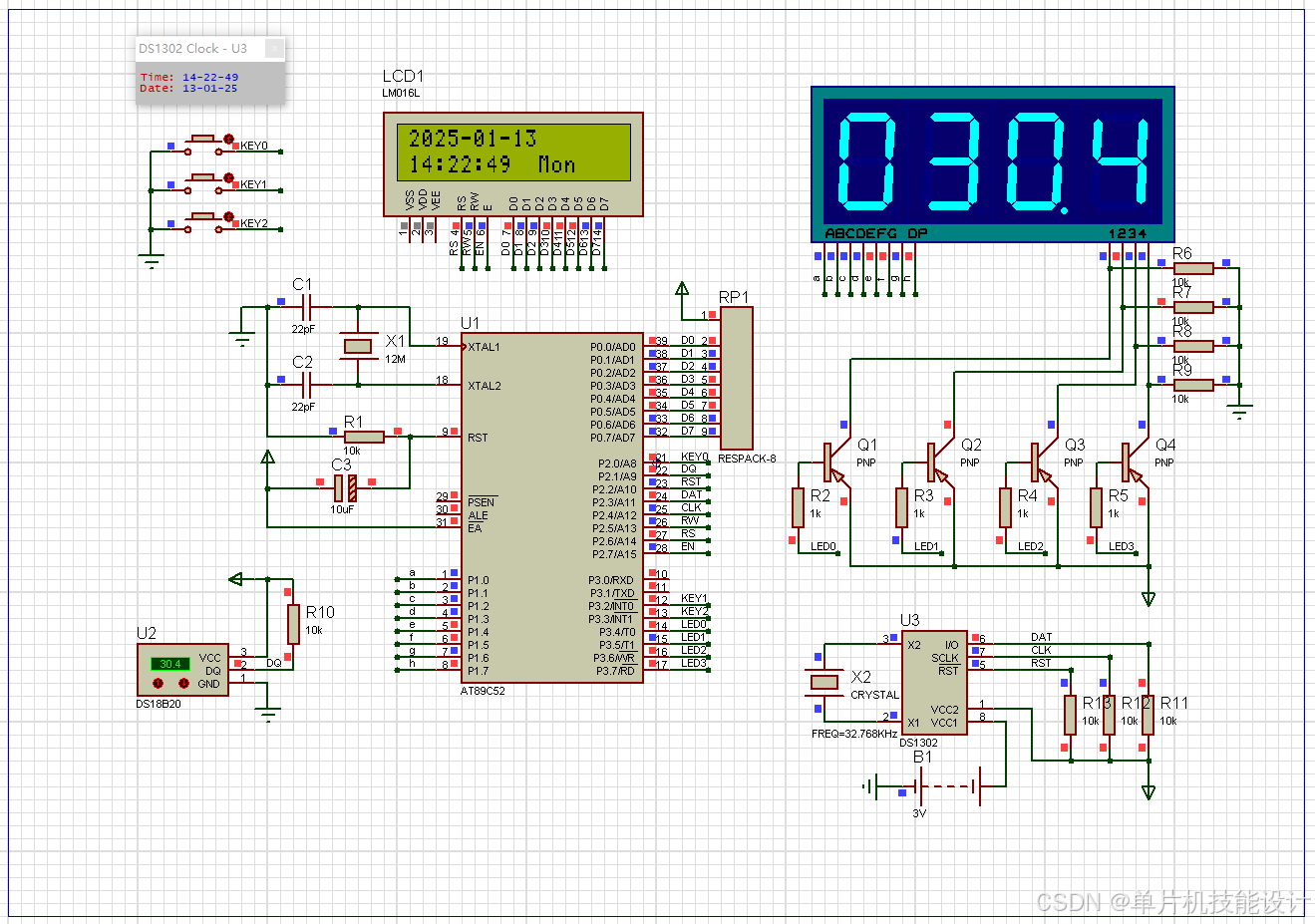

仿真图：

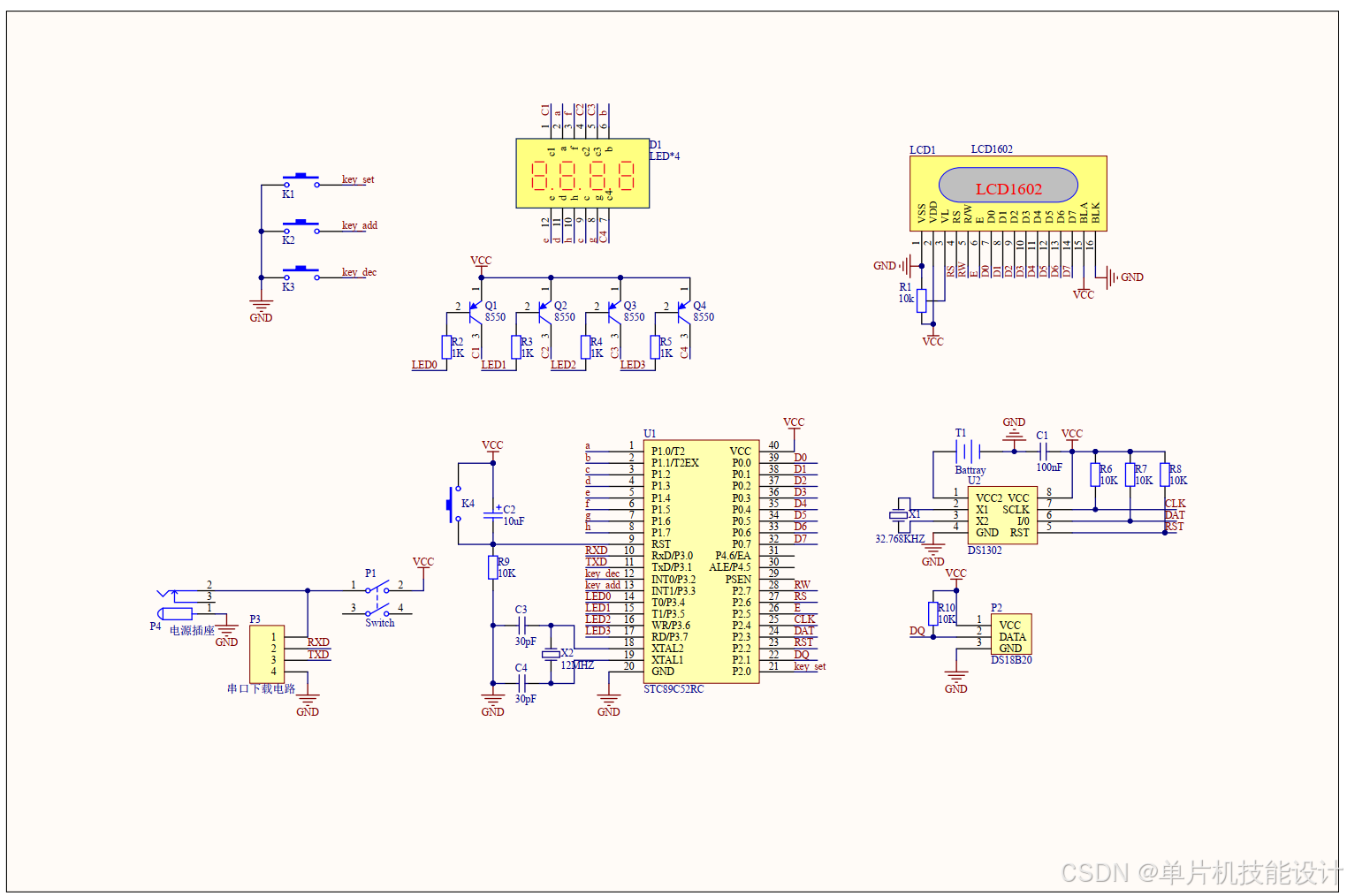

电路图：

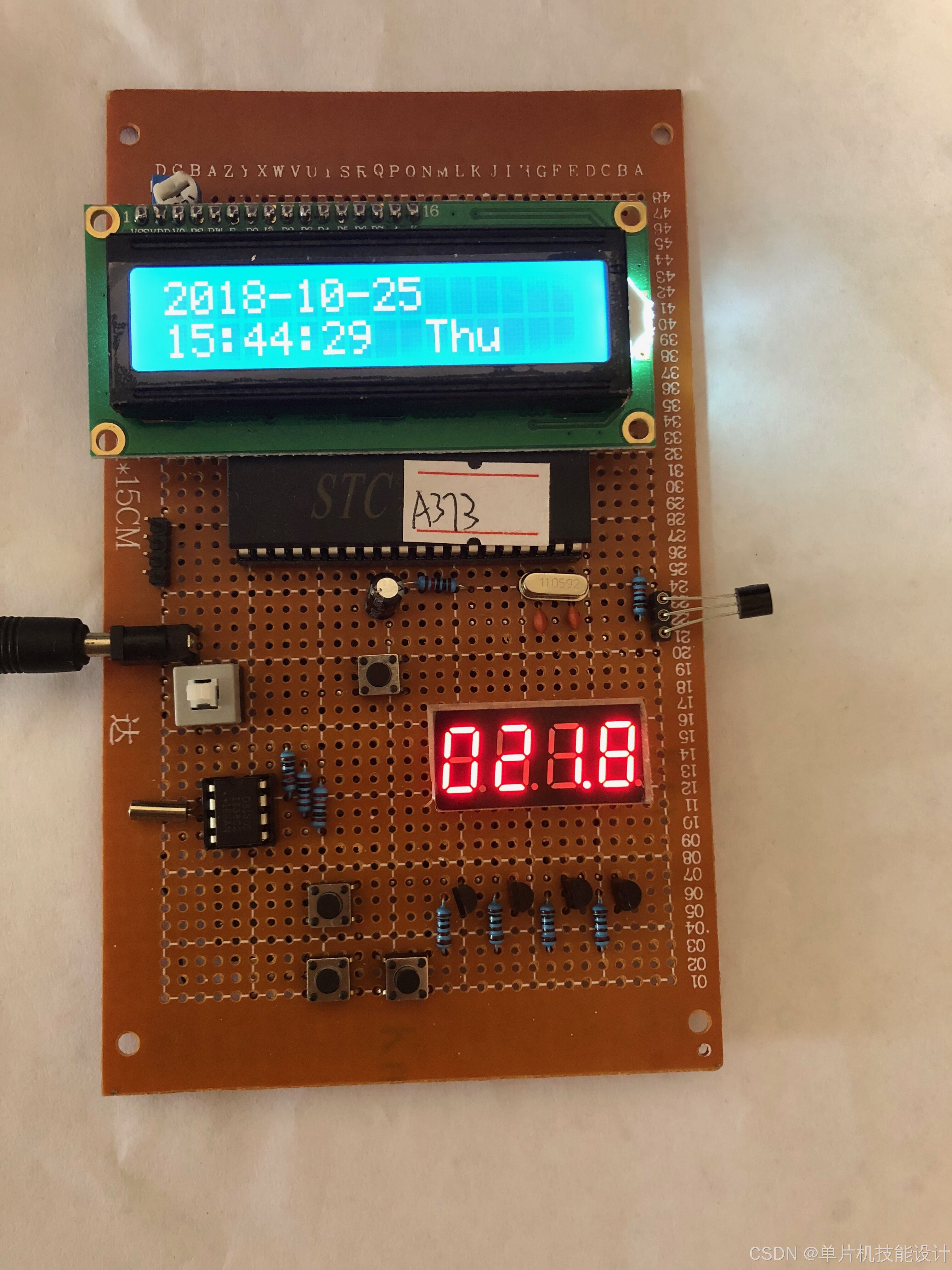

实物图：

程序源码：

/***********************************************


***********************************************/
#include "reg52.h"
#include "intrins.h"
#include "delay.h"
#include "lcd1602.h"
#include "SEG.h"
#include "ds1302.h"
#include "ds18b20.h"
#include "key.h"

bit flag_timer ;

short temprature;

void main(void)
{
	unsigned char Byte [7]={0,12,20,24,7,1,17}; //用来存放设置时的小时、分钟的中间值

	unsigned int cnt=0;
	DS1302_Init();  			   //DS1302初始化

//	DS1302_Set_Time(0x80,&Byte,7); //设置初始时间函数

	Lcd1602_Init();				   //LCD1602液晶初始化
	Smg_Get(0);					   //显示数值
	Timer0Init();				   //定时器初始化

	while(1)
	{
		keyset();				//键盘设置
		if(cnt++>20)
		{
			cnt = 0;
			temprature=DS18B20_Get_Temp();
			if(temprature<0)
				temprature=-temprature;
		}
		delay_ms(50);			//间隔几百毫秒

		if(flag_timer==1)		//赋一次值
		{
			flag_timer = 0;		//清除标志  等待下一次400ms
			Smg_Get(temprature);//显示数值
		}
		DS1302_Get_Time(0x81,time_buf,7); //读取时间
		DS1302_Time();					  //格式化输出日期时间信息
		Lcd1602_String(0,0,myDay);
		Lcd1602_String(0,1,myTime);

	}
}
void tm0_isr() interrupt 1 using 1
{
	static unsigned char cnt=0;
 	TF0 = 0;
	TL0 = 0xCD;	 		//设置定时初值
	TH0 = 0xF8;			//设置定时初值
	Smg_display();		//数码管显示函数
	if(cnt++ >= 200)    //2ms*200 =400ms
	{
		cnt = 0;
		flag_timer = 1;

	}
}
