音频傅里叶变换后的幅度谱（Magnitude Spectrum）转换为分贝（dB）尺度

一、音频频谱分析中的 dB 计算

在音频处理中，通常使用 FFT 幅度谱 直接转换为 dB，无需显式定义参考值 ArefAref​，而是采用 归一化处理 或 相对 dB 表示：

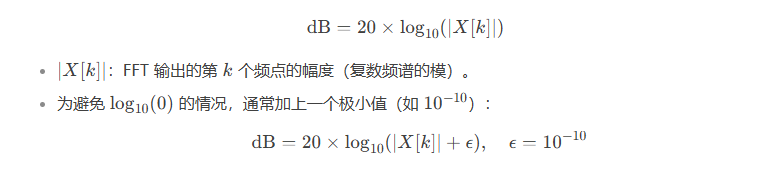

公式（常用形式）

归一化 dB（0 dB 为最大值）

如果希望将最大值设为 0 dB（常用于频谱可视化）：

二、C++实现

#include <iostream>
#include <cmath>
#include <vector>
#include <fftw3.h>

// 计算幅度谱并转换为 dB
std::vector<double> computeMagnitudeDB(const fftw_complex* fftOutput, size_t n) {
    std::vector<double> magnitudeDB(n / 2 + 1); // 只取前 N/2+1 个点（实数信号的对称性）

    for (size_t i = 0; i <= n / 2; ++i) {
        double real = fftOutput[i][0];
        double imag = fftOutput[i][1];
        double magnitude = sqrt(real * real + imag * imag);

        // 避免 log10(0) 的情况，加一个极小值（如 1e-10）
        magnitudeDB[i] = 20 * log10(magnitude + 1e-10);
    }

    return magnitudeDB;
}

int main() {
    // 示例：假设我们有一段音频数据（这里用正弦波模拟）
    const size_t N = 1024; // FFT 点数
    std::vector<double> audioSignal(N);

    // 生成测试信号（440Hz 正弦波）
    double sampleRate = 44100.0;
    double freq = 440.0;
    for (size_t i = 0; i < N; ++i) {
        audioSignal[i] = sin(2 * M_PI * freq * i / sampleRate);
    }

    // FFTW 输入输出数组
    fftw_complex* fftOutput = (fftw_complex*)fftw_malloc(sizeof(fftw_complex) * N);
    double* fftInput = (double*)fftw_malloc(sizeof(double) * N);

    // 复制输入数据
    for (size_t i = 0; i < N; ++i) {
        fftInput[i] = audioSignal[i];
    }

    // 创建 FFT 计划
    fftw_plan plan = fftw_plan_dft_r2c_1d(N, fftInput, fftOutput, FFTW_ESTIMATE);

    // 执行 FFT
    fftw_execute(plan);

    // 计算幅度谱（dB）
    std::vector<double> magnitudeDB = computeMagnitudeDB(fftOutput, N);

    // 打印前 10 个频点的 dB 值
    for (size_t i = 0; i < 10; ++i) {
        std::cout << "Frequency Bin " << i << ": " << magnitudeDB[i] << " dB" << std::endl;
    }

    // 释放 FFTW 资源
    fftw_destroy_plan(plan);
    fftw_free(fftInput);
    fftw_free(fftOutput);

    return 0;
}

关键步骤说明

1. FFT 计算：

   • fftw_plan_dft_r2c_1d 用于实数信号 → 复数频谱的变换。

   • fftw_execute(plan) 执行 FFT 计算。

2. 幅度谱计算：

   • 复数频谱 fftOutput[i][0] 是实部，fftOutput[i][1] 是虚部。

   • 幅度 = sqrt(real² + imag²)

3. 转换为 dB：

   • dB = 20 * log10(magnitude)（为避免 log10(0)，加一个极小值 1e-10）

4. 对称性处理：

   • 实数信号的 FFT 是对称的，只需取前 N/2 + 1 个点。
