在Android上实现汉字笔顺动画效果

/   今日科技快讯   /

据中国载人航天工程办公室消息，北京时间2022年6月5日10时44分，搭载神舟十四号载人飞船的长征二号F遥十四运载火箭在酒泉卫星发射中心点火发射，约577秒后，神舟十四号载人飞船与火箭成功分离，进入预定轨道，飞行乘组状态良好，发射取得圆满成功。

/   作者简介   /

本篇文章来自Zuo的投稿，文章主要分享了汉字笔顺动画实现的相关内容，相信会对大家有所帮助！同时也感谢作者贡献的精彩文章。

Zuo的博客地址：

https://juejin.cn/user/747323635537159

/   前言   /

本节来实现一个笔顺动画的效果。思路来自开源库 Hanzi Writer，这是它官网的效果：

但 Android 不能直接用，也就有了模仿下的想法。我在这个姐妹库里 hanzi-writer-data，找到了它的源数据，是一个 json。

{"strokes": [], "medians": [], "radStrokes": []}

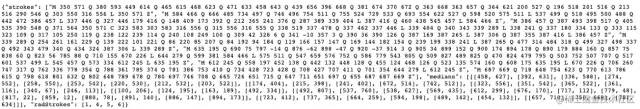

以汉字“我”为例，是这样的，很乱是吧，幸亏我对 SVG 格式有丢丢了解：

其中，SVG 格式都是固定的，每个字母（ 不区分大小写） 都有它的含义：

• M x y：表示移动画笔到(x, y) 点，准备开始绘制

• L x y：代表 Line to, L 命令将会画一条线段到(x, y)

• Z：Z 命令会从当前点画一条直线到路径的起点，即闭合路径

• Q x1 y1, x y：通过一个控制点绘制二阶贝塞尔曲线

• C x1 y1, x2 y2, x y：通过两个控制点绘制三次贝塞尔曲线到(x, y)

可以看出 strokes 就是这样一个 SVG 数据，至于 medians 和 radStrokes 我们稍后再探，先将 strokes 绘制出来看下效果。

/   正文   /

解析strokes

这步很简单，纯送分题：

1. 将 hanzi - writer - data 源数据，保存到 assets 目录，或本地路径，都没所谓


2. 将特定路径下汉字 json 解析出来

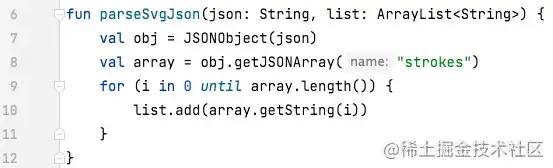

这里直接贴下代码吧：

绘制strokes

首先就遇到问题，拿到 SVG 数据后，要怎么通过 Canvas 绘制呢？

研究后发现，系统 PathParser 为我们提供好了接口，直接就能办到这件事：

// 可以解析 SVG 数据, 生成绘制所需要的 Path
    PathParser.createPathFromPathData(String pathData)

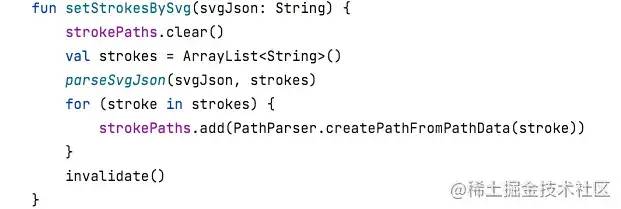

代码是这样的，拿到汉字笔画的 path 集合：

这样一来，我们就可以直接在 draw(Canvas) 接口中绘制了。

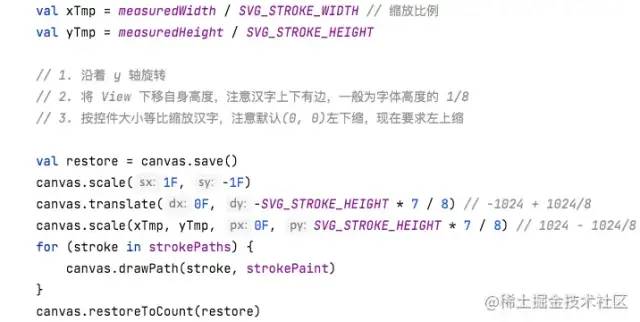

运行，发现并没有正常显示出来。经过排查，是因为 hanzi - writer - data 提供的源数据，绘制出来是上下翻转的，而且大小默认 1024 * 1024 px，所以在绘制的时候，我们需要将 y 轴翻转并等比缩放，来看下代码吧：

再运行，看下效果：

完美。但这是静态的，怎么能像 Hanzi Writer 这样动起来呢？

探究medians

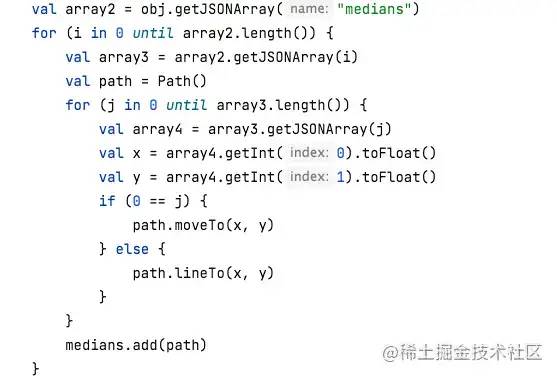

在源数据 json 内的 medians，这是干嘛的？我们将 medians 解析出来，主要代码见下，medians 是解析出来的 path 集合：

在上文的 draw(Canvas) 方法中绘制出来。

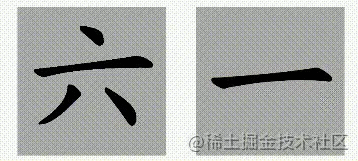

效果见下：

可以猜测每个 path array 其实就是汉字的一个笔画，为了验证是否正确，我将每个笔画 array 的第一个 point 坐标都点了出来，来看下效果，是这样的。

至此，我们应该知道 medians 的含义了。

动起来

现在为止，我们已经知道了每个汉字的笔画和组成笔画的若干骨干点。想动起来，是不是只需要按默认顺序绘制笔画就行了，为了更平滑的效果，我们可以在每个骨干点间进行差值动画。

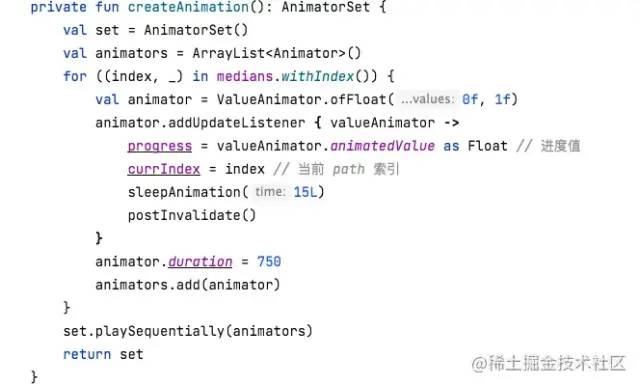

说干就干，这是属性动画差值：

创建一个 PathMeasure 集合来存储 path，目的是拿到路径长度和截取路径，具体就不在这里展开说了：

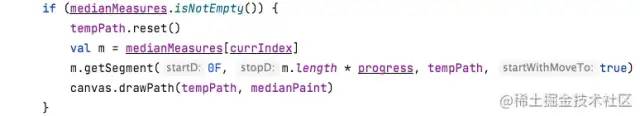

最后根据进度值，在 draw(Canvas) 方法内绘制即可，其中 temp 的作用是将截取出来的路径，保存到 temp 内。

来看下效果：

ok，笔画已经动起来了。但是我们想要的效果是 Hanzi Writer 那样的，这个明显不达标啊，别急，如果你对 Canvas 图层有了解，我相信，你此时应该有思路了。

笔顺动画

canvas layer 不是本节的重点，如果你还不了解，可以去补下。在这里的思路，就是创建一个图层，在图层上显示 strokes 与 medians 混合后的效果。

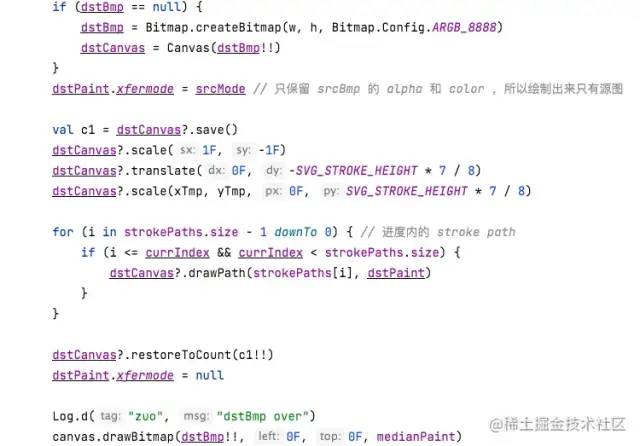

首先根据进度，绘制进度内的所有 stroke path，生成目标图像 bitmap，这里采用 srcMode，代表只保留源图像。

设置当前画笔 mode 为 PorterDuff.Mode.SRC_IN，表示只在源图像和目标图像相交的地方绘制源图像。

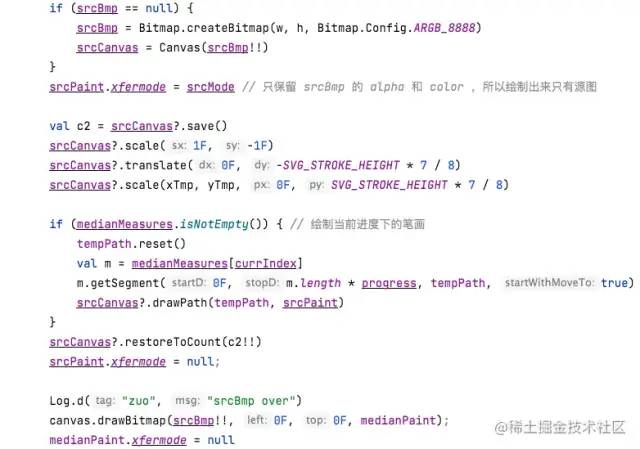

接下来，根据进度绘制进度内的所有笔画，即 median path，这里采用 srcMode，代表只保留源图像。

最后恢复画布即可：

来看下效果，是不是很 ok 了。

其实还差点，作为强迫症实在忍受不了，起笔落笔缺失了点..

起笔落笔弧度

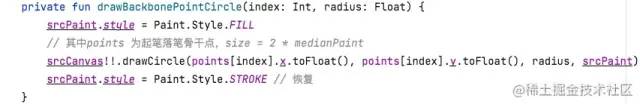

作为解决方案，我尝试着在每个笔画的第一个和最后一个骨干点的位置，以其为中心绘制个小圆，因为指向方向不定，圆是个很好的选择，注意要绘制在 srcCanvas。

数据位置，上面已经说了，取 medians 内的每个笔画的第一个点和最后一个点，解析方法就不说了，具体代码去看 demo 吧。

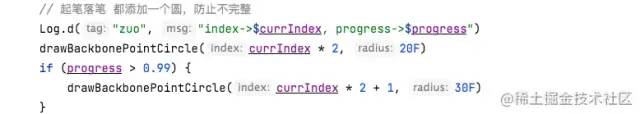

在绘制 srcBmp 时候，将起笔和落笔弧度添加上，注意索引：

来看下效果，完美：

好了，本节就到到这里了，代码都上传到了 github，感兴趣的可以看下。项目地址如下：

https://github.com/mjzuo/BlogSample
