/ 前言 /
原以为显示 Tap 位置是 ViewRootImpl 里依据 Touch 位置显示的 PopupWindow ，实际不是、而且要复杂得多。

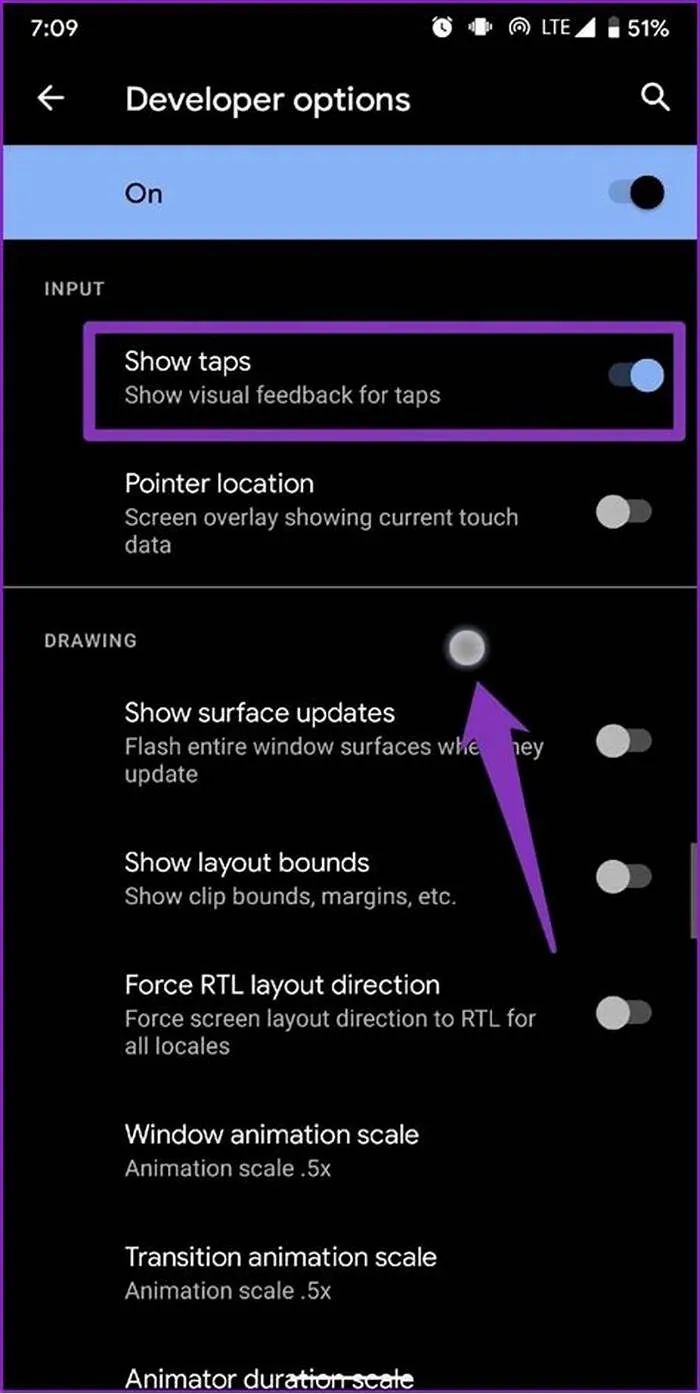

开发者选项画面里的 “Show taps” 选项，开发者一定不陌生。开启之后，截屏或录屏里可以直观地展示点击过的位置，非常方便。
类似的选项还有显示 Touch 参数的 “Pointer location”，原理差不多。本次我们聚焦 “Show taps” 的功能，查阅 Android 12 的源码，将开启和显示流程分析清楚。
借此也窥探一下 Android 最重要的 Input 系统。
/ 正文 /
Settings 写入设置
首先是 Settings App 提供的开发者选项画面响应点击，将 “Show taps” 选项对应的设置 Key SHOW_TOUCHES 的 ON 值通过 android.provder.Settings 接口写入到保存系统设置数据的 SettingsProvier 中。
// packages/apps/Settings/src/com/android/settings/development/ShowTapsPreferenceController.java
public class ShowTapsPreferenceController extends DeveloperOptionsPreferenceController ... {
...
@Override
public boolean onPreferenceChange(Preference preference, Object newValue) {
final boolean isEnabled = (Boolean) newValue;
Settings.System.putInt(mContext.getContentResolver(),
Settings.System.SHOW_TOUCHES, isEnabled ? SETTING_VALUE_ON : SETTING_VALUE_OFF);
return true;
}
...
}IMS 监听和反映设置
负责管理输入的系统服务 InputManagerService 在启动之际，会注册监听 SHOW_TOUCHES Key 的观察者，在设置产生变化的时候调用 JNI 开始反映设置。
// frameworks/base/services/core/java/com/android/server/input/InputManagerService.java
public class InputManagerService extends IInputManager.Stub... {
...
public void start() {
registerShowTouchesSettingObserver();
...
}
private void registerShowTouchesSettingObserver() {
mContext.getContentResolver().registerContentObserver(
Settings.System.getUriFor(Settings.System.SHOW_TOUCHES), true,
new ContentObserver(mHandler) {
@Override
public void onChange(boolean selfChange) {
updateShowTouchesFromSettings();
}
}, UserHandle.USER_ALL);
}
private void updateShowTouchesFromSettings() {
int setting = getShowTouchesSetting(0);
nativeSetShowTouches(mPtr, setting != 0);
}
...
}JNI 端的 NativeInputManager 持有 InputFlinger ，向其中负责读取事件的 InputReader 发出更新配置的请求，配置变更的 Type 为 CHANGE_SHOW_TOUCHES。
在此之前需要先更新管理配置信息的 mLocked 结构体中的 showTouches 成员，InputFlinger 在刷新配置的时候需要验证。
// frameworks/base/services/core/jni/com_android_server_input_InputManagerService.cpp
static void nativeSetShowTouches(JNIEnv* /* env */,
jclass /* clazz */, jlong ptr, jboolean enabled) {
NativeInputManager* im = reinterpret_cast<NativeInputManager*>(ptr);
im->setShowTouches(enabled);
}
void NativeInputManager::setShowTouches(bool enabled) {
{ // acquire lock
...
mLocked.showTouches = enabled;
} // release lock
mInputManager->getReader()->requestRefreshConfiguration(
InputReaderConfiguration::CHANGE_SHOW_TOUCHES);
}通过 InputReader 请求刷新配置
InputReader 接收到配置变化的 Type 之后，会根据记录待刷新配置的变量 mConfigurationChangesToRefresh 判断当前是否已经在刷新过程中。
如果尚未处于刷新中，则标记需要 wake 事件源头 EventHub，之后会将该变化添加该变量到中，最后就是通知 EventHub 唤醒。
// frameworks/native/services/inputflinger/reader/InputReader.cpp
void InputReader::requestRefreshConfiguration(uint32_t changes) {
std::scoped_lock _l(mLock);
if (changes) {
bool needWake = !mConfigurationChangesToRefresh;
mConfigurationChangesToRefresh |= changes;
if (needWake) {
mEventHub->wake();
}
}
}EventHub 唤醒 InputReader 线程
IMS 过来的刷新请求最终需要 InputReader 线程来处理。
可是 InputReader 线程处在从 EventHub 中读取事件和没有事件时便调用 epoll_wait 进入等待状态的循环当中。
所以为了让其即刻处理配置变化，需要 EventHub 的手动唤醒。
// frameworks/native/services/inputflinger/reader/EventHub.cpp
void EventHub::wake() {
ALOGV("wake() called");
ssize_t nWrite;
do {
nWrite = write(mWakeWritePipeFd, "W", 1);
} while (nWrite == -1 && errno == EINTR);
if (nWrite != 1 && errno != EAGAIN) {
ALOGW("Could not write wake signal: %s", strerror(errno));
}
}
size_t EventHub::getEvents(int timeoutMillis, RawEvent* buffer, size_t bufferSize) {
...
for (;;) {
...
int pollResult = epoll_wait(mEpollFd, mPendingEventItems, EPOLL_MAX_EVENTS, timeoutMillis);
...
}
...
}InputReader 线程刷新配置
EventHub 唤醒后处于等待状态的 getEvents() 会结束，之后 InputReader 线程会进入下次循环即 loopOnce()。
其首先将检查是否存在待刷新的配置变化 changes，存在的话调用 refreshConfigurationLocked() 让 InputDevice 去重新配置这项变化。
void InputReader::loopOnce() {
...
std::vector<InputDeviceInfo> inputDevices;
{ // acquire lock
...
uint32_t changes = mConfigurationChangesToRefresh;
if (changes) {
mConfigurationChangesToRefresh = 0;
timeoutMillis = 0;
refreshConfigurationLocked(changes);
} else if (mNextTimeout != LLONG_MAX) {
nsecs_t now = systemTime(SYSTEM_TIME_MONOTONIC);
timeoutMillis = toMillisecondTimeoutDelay(now, mNextTimeout);
}
} // release lock
size_t count = mEventHub->getEvents(timeoutMillis, mEventBuffer, EVENT_BUFFER_SIZE);
...
}需要留意，refreshConfigurationLocked() 在调用 InputDevice 进一步处理之前需要先从 JNI 获取配置（getReaderConfiguration()）的变化放入 mConfig 中。
void InputReader::refreshConfigurationLocked(uint32_t changes) {
mPolicy->getReaderConfiguration(&mConfig);
...
if (changes & InputReaderConfiguration::CHANGE_MUST_REOPEN) {
mEventHub->requestReopenDevices();
} else {
for (auto& devicePair : mDevices) {
std::shared_ptr<InputDevice>& device = devicePair.second;
device->configure(now, &mConfig, changes);
}
}
...
}InputDevice 配置变化
InputDevice 的 configure() 需要处理很多配置变化，比如键盘布局、麦克风等。对于 Show taps 的变化关注调用 InputMapper 的 congfigure() 即可。
// frameworks/native/services/inputflinger/reader/InputDevice.cpp
void InputDevice::configure(nsecs_t when, const InputReaderConfiguration* config,
uint32_t changes) {
...
if (!isIgnored()) {
...
for_each_mapper([this, when, config, changes](InputMapper& mapper) {
mapper.configure(when, config, changes);
mSources |= mapper.getSources();
});
...
}
}TouchInputMapper 进一步处理
众多输入事件的物理数据需要对应的 InputMapper 来转化为上层能识别的事件类型。比如识别键盘输入的 KeyboardInputMapper、识别震动的 VibratorInputMapper 等等。
现在的触摸屏都支持多点触控，所以是 MultiTouchInputMapper 来处理的。可 MultiTouchInputMapper 没有复写 configure()，而是沿用由父类 TouchInputMapper的共通处理。
// frameworks/native/services/inputflinger/reader/mapper/TouchInputMapper.cpp
void TouchInputMapper::configure(nsecs_t when, const InputReaderConfiguration* config,
uint32_t changes) {
...
bool resetNeeded = false;
if (!changes ||
(changes &
(InputReaderConfiguration::CHANGE_DISPLAY_INFO |
InputReaderConfiguration::CHANGE_POINTER_CAPTURE |
InputReaderConfiguration::CHANGE_POINTER_GESTURE_ENABLEMENT |
InputReaderConfiguration::CHANGE_SHOW_TOUCHES |
InputReaderConfiguration::CHANGE_EXTERNAL_STYLUS_PRESENCE))) {
// Configure device sources, surface dimensions, orientation and
// scaling factors.
configureSurface(when, &resetNeeded);
}
...
}TouchInputMapper 会依据 changes 的类型进行对应处理，对于 SHOW_TOUCHES 的变化需要调用 configureSurface() 进一步处理。
创建和初始化 PointerController
configureSurface() 进行多个参数的测量和配置，其中和 “Show taps” 相关的是 PointerController 的创建，该类是 Mouse、Taps、Pointer location 等系统 Touch 显示的专用类。
需要留意的是创建之前需要验证从 JNI 里取得的 mConfig.showTouches 变量。
void TouchInputMapper::configureSurface(nsecs_t when, bool* outResetNeeded) {
...
// Create pointer controller if needed, and keep it around if Pointer Capture is enabled to
// preserve the cursor position.
if (mDeviceMode == DeviceMode::POINTER ||
(mDeviceMode == DeviceMode::DIRECT && mConfig.showTouches) ||
(mParameters.deviceType == Parameters::DeviceType::POINTER && mConfig.pointerCapture)) {
if (mPointerController == nullptr) {
mPointerController = getContext()->getPointerController(getDeviceId());
}
if (mConfig.pointerCapture) {
mPointerController->fade(PointerControllerInterface::Transition::IMMEDIATE);
}
} else {
mPointerController.reset();
}
...
}getPointerController() 会回调到 InputReader 开启 PointerController 的创建和初始化。
std::shared_ptr<PointerControllerInterface> InputReader::getPointerControllerLocked(
int32_t deviceId) {
std::shared_ptr<PointerControllerInterface> controller = mPointerController.lock();
if (controller == nullptr) {
controller = mPolicy->obtainPointerController(deviceId);
mPointerController = controller;
updatePointerDisplayLocked();
}
return controller;
}用于创建的 obtainPointerController() 的实现在 JNI 里，调用 PointerController 的静态方法 create() 开始构建实例。
std::shared_ptr<PointerControllerInterface> NativeInputManager::obtainPointerController(
int32_t /* deviceId */) {
...
std::shared_ptr<PointerController> controller = mLocked.pointerController.lock();
if (controller == nullptr) {
ensureSpriteControllerLocked();
controller = PointerController::create(this, mLooper, mLocked.spriteController);
mLocked.pointerController = controller;
updateInactivityTimeoutLocked();
}
return controller;
}PointerController 构建的同时需要构建持有的 MouseCursorController。
// frameworks/base/libs/input/PointerController.cpp
std::shared_ptr<PointerController> PointerController::create( ... ) {
std::shared_ptr<PointerController> controller = std::shared_ptr<PointerController>(
new PointerController(policy, looper, spriteController));
...
return controller;
}
PointerController::PointerController( ... )
: mContext(policy, looper, spriteController, *this), mCursorController(mContext) {
std::scoped_lock lock(mLock);
mLocked.presentation = Presentation::SPOT;
}obtainPointerController() 执行完之后调用 updatePointerDisplayLocked() 执行 PointerController 的初始化。
初始化 PointerController
调用 PointerController 的 setDisplayViewport() 传入显示用的 DisplayViewPort。
void InputReader::updatePointerDisplayLocked() {
...
std::optional<DisplayViewport> viewport =
mConfig.getDisplayViewportById(mConfig.defaultPointerDisplayId);
if (!viewport) {
...
viewport = mConfig.getDisplayViewportById(ADISPLAY_ID_DEFAULT);
}
...
controller->setDisplayViewport(*viewport);
}setDisplayViewport() 需要持有的 MouseCursorController 进一步初始化。
void PointerController::setDisplayViewport(const DisplayViewport& viewport) {
...
mCursorController.setDisplayViewport(viewport, getAdditionalMouseResources);
}MouseCursorController 需要获取 Display 相关的参数，并执行两个重要步骤：
loadResourcesLocked()
updatePointerLocked()
// frameworks/base/libs/input/MouseCursorController.cpp
void MouseCursorController::setDisplayViewport(const DisplayViewport& viewport,
bool getAdditionalMouseResources) {
...
// Reset cursor position to center if size or display changed.
if (oldViewport.displayId != viewport.displayId || oldDisplayWidth != newDisplayWidth ||
oldDisplayHeight != newDisplayHeight) {
float minX, minY, maxX, maxY;
if (getBoundsLocked(&minX, &minY, &maxX, &maxY)) {
mLocked.pointerX = (minX + maxX) * 0.5f;
mLocked.pointerY = (minY + maxY) * 0.5f;
// Reload icon resources for density may be changed.
loadResourcesLocked(getAdditionalMouseResources);
...
}
} else if (oldViewport.orientation != viewport.orientation) {
...
}
updatePointerLocked();
}加载 Pointer 相关资源
void MouseCursorController::loadResourcesLocked(bool getAdditionalMouseResources) REQUIRES(mLock) {
...
policy->loadPointerResources(&mResources, mLocked.viewport.displayId);
policy->loadPointerIcon(&mLocked.pointerIcon, mLocked.viewport.displayId);
...
}省略诸多细节，loadPointerResources() 将通过 IMS 的 JNI 端以及 PointerIcon 的 JNI 端创建 PointerIcon 实例，并读取显示 Taps 的资源。
getSystemIcon() 则是负责的函数，其将读取系统资源里名为 Pointer 的 Style，并读取 Taps 对应的资源 ID。
// frameworks/base/core/java/android/view/PointerIcon.java
public static PointerIcon getSystemIcon(@NonNull Context context, int type) {
...
int typeIndex = getSystemIconTypeIndex(type);
if (typeIndex == 0) {
typeIndex = getSystemIconTypeIndex(TYPE_DEFAULT);
}
int defStyle = sUseLargeIcons ?
com.android.internal.R.style.LargePointer : com.android.internal.R.style.Pointer;
TypedArray a = context.obtainStyledAttributes(null,
com.android.internal.R.styleable.Pointer,
0, defStyle);
int resourceId = a.getResourceId(typeIndex, -1);
...
icon = new PointerIcon(type);
if ((resourceId & 0xff000000) == 0x01000000) {
icon.mSystemIconResourceId = resourceId;
} else {
icon.loadResource(context, context.getResources(), resourceId);
}
systemIcons.append(type, icon);
return icon;
}
private static int getSystemIconTypeIndex(int type) {
switch (type) {
...
case TYPE_SPOT_TOUCH:
return com.android.internal.R.styleable.Pointer_pointerIconSpotTouch;
...
default:
return 0;
}
}资源 ID 为 pointer_spot_touch_icon。
<!-- frameworks/base/core/res/res/drawable/pointer_spot_touch_icon.xml -->
<?xml version="1.0" encoding="utf-8"?>
<pointer-icon xmlns:android="http://schemas.android.com/apk/res/android"
android:bitmap="@drawable/pointer_spot_touch"
android:hotSpotX="16dp"
android:hotSpotY="16dp" />其指向的图片就是如下熟悉的 Spot png：pointer_spot_touch.png。之后的 loadPointerIcon 阶段会将该图片解析成 Bitmap 并被管理在 SpriteIcon 中。
而 SpriteIcon 在 updatePointerLocked() 阶段会被存放到 SpriteController 中，等待显示的调度。
void MouseCursorController::updatePointerLocked() REQUIRES(mLock) {
if (!mLocked.viewport.isValid()) {
return;
}
sp<SpriteController> spriteController = mContext.getSpriteController();
spriteController->openTransaction();
...
if (mLocked.updatePointerIcon) {
if (mLocked.requestedPointerType == mContext.getPolicy()->getDefaultPointerIconId()) {
mLocked.pointerSprite->setIcon(mLocked.pointerIcon);
...
}
mLocked.updatePointerIcon = false;
}
spriteController->closeTransaction();
}显示 tap
点击的时候 EventHub#getEvents() 会产生事件，InputReader#loopOnce() 会调用 processEventsLocked() 处理事件。
void InputReader::loopOnce() {
...
size_t count = mEventHub->getEvents(timeoutMillis, mEventBuffer, EVENT_BUFFER_SIZE);
{ // acquire lock
...
if (count) {
processEventsLocked(mEventBuffer, count);
}
....
} // release lock
...
}之后调用 InputMapper 开始加工事件，并在 TouchInputMapper#cookAndDispatch() 的时候调用 updateTouchSpots() 更新 PointerController 的一些参数。
void TouchInputMapper::updateTouchSpots() {
...
mPointerController->setPresentation(PointerControllerInterface::Presentation::SPOT);
mPointerController->fade(PointerControllerInterface::Transition::GRADUAL);
mPointerController->setButtonState(mCurrentRawState.buttonState);
setTouchSpots(mCurrentCookedState.cookedPointerData.pointerCoords,
mCurrentCookedState.cookedPointerData.idToIndex,
mCurrentCookedState.cookedPointerData.touchingIdBits, mViewport.displayId);
}其中比较关键的 setTouchSpots() 是显示 Taps 的关键步骤，准备 x、y 坐标和压力值。
在 Reader 而不是 Dispatch、更不是 ViewRootImpl 的时候处理的原因在于：Read 到事件即显示可以更早地响，同时不用占用 App 进程。
void TouchInputMapper::setTouchSpots(const PointerCoords* spotCoords, const uint32_t* spotIdToIndex,
BitSet32 spotIdBits, int32_t displayId) {
std::array<PointerCoords, MAX_POINTERS> outSpotCoords{};
for (BitSet32 idBits(spotIdBits); !idBits.isEmpty();) {
const uint32_t index = spotIdToIndex[idBits.clearFirstMarkedBit()];
float x = spotCoords[index].getX();
float y = spotCoords[index].getY();
float pressure = spotCoords[index].getAxisValue(AMOTION_EVENT_AXIS_PRESSURE);
...
}
mPointerController->setSpots(outSpotCoords.data(), spotIdToIndex, spotIdBits, displayId);
}其后 PointerController 会通过 TouchSpotController 创建 Spot 实例向其发送 updateSprite() 请求。最后回调 SpriteController 调用 setIcon 处理。
// frameworks/base/libs/input/TouchSpotController.cpp
void TouchSpotController::Spot::updateSprite(const SpriteIcon* icon, float x, float y,
int32_t displayId) {
sprite->setLayer(Sprite::BASE_LAYER_SPOT + id);
...
if (icon != mLastIcon) {
mLastIcon = icon;
if (icon) {
sprite->setIcon(*icon);
sprite->setVisible(true);
} else {
sprite->setVisible(false);
}
}
}// frameworks/base/libs/input/SpriteController.cpp
void SpriteController::SpriteImpl::setIcon(const SpriteIcon& icon) {
AutoMutex _l(mController->mLock);
...
invalidateLocked(dirty);
}
void SpriteController::SpriteImpl::invalidateLocked(uint32_t dirty) {
...
if (!wasDirty) {
mController->invalidateSpriteLocked(this);
}
}
void SpriteController::invalidateSpriteLocked(const sp<SpriteImpl>& sprite) {
bool wasEmpty = mLocked.invalidatedSprites.isEmpty();
mLocked.invalidatedSprites.push(sprite);
if (wasEmpty) {
if (mLocked.transactionNestingCount != 0) {
mLocked.deferredSpriteUpdate = true;
} else {
mLooper->sendMessage(mHandler, Message(MSG_UPDATE_SPRITES));
}
}
}MSG_UPDATE_SPRITES 经过 Handler 回调 doUpdateSprites()，将取出封装在 SpriteUpdate 中的 SpriteIcon 并执行 draw。
void SpriteController::doUpdateSprites() {
...
for (size_t i = 0; i < numSprites; i++) {
SpriteUpdate& update = updates.editItemAt(i);
if ((update.state.dirty & DIRTY_BITMAP) && update.state.surfaceDrawn) {
update.state.surfaceDrawn = false;
update.surfaceChanged = surfaceChanged = true;
}
if (update.state.surfaceControl != NULL && !update.state.surfaceDrawn
&& update.state.wantSurfaceVisible()) {
sp<Surface> surface = update.state.surfaceControl->getSurface();
if (update.state.icon.draw(surface)) {
update.state.surfaceDrawn = true;
update.surfaceChanged = surfaceChanged = true;
}
}
}
...
updates.clear();
}最后，SpriteIcon 将取出 Bitmap 描画到 Surface 的 Canvas 上去。
bool SpriteIcon::draw(sp<Surface> surface) const {
...
graphics::Paint paint;
paint.setBlendMode(ABLEND_MODE_SRC);
graphics::Canvas canvas(outBuffer, (int32_t)surface->getBuffersDataSpace());
canvas.drawBitmap(bitmap, 0, 0, &paint);
...
status = surface->unlockAndPost();
if (status) {
ALOGE("Error %d unlocking and posting sprite surface after drawing.", status);
}
return !status;
}/ 总体流程 /

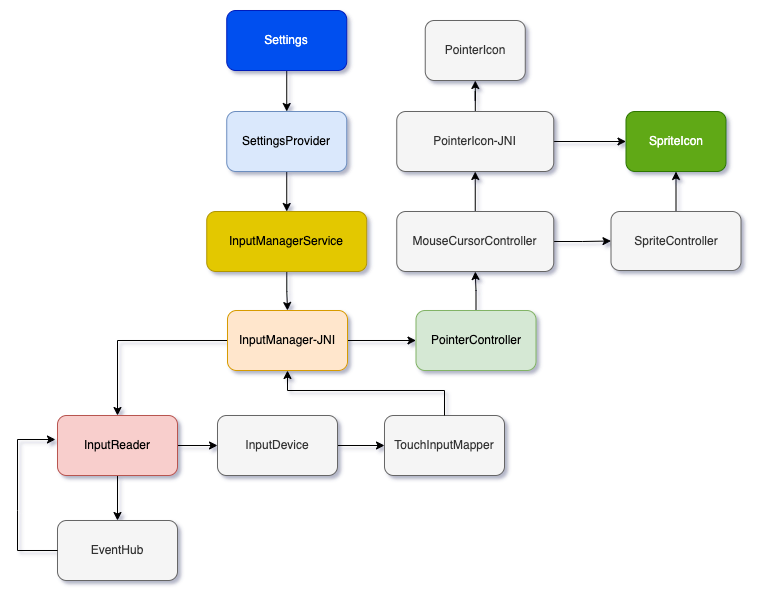

通过一个框图简单回顾一下整个流程。
可以看到，简简单单的 Show taps 功能，从设置、配置、刷新再到显示，经历了多个进程、多个模块的协力。
通过这个过程的梳理，可以一探 InputManagerService 和 InputFinger 的大体原理。但篇幅有限省略了很多细节，有兴趣彻底贯通 Android Input 系统的话，没有捷径、只得一字一句地逐个啃！
推荐阅读：
欢迎关注我的公众号
学习技术或投稿
长按上图，识别图中二维码即可关注
6215
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
