当了一次人肉SMT贴片机后的感悟

更新（20210708）：

两个月了，手脱皮终于好了。最后叮嘱一句，用洗板水真的长点心。

======================================

更新（20210603）：

手的蜕皮还没有好，但是蜕掉的皮已经开始长出来了，这洗板水真的太TM毒了，用的话一定要戴手套。

=============================================

更新（20210511）：

就是想说一下，用洗板水刷洗PCB的时候，双手尽量不要触碰到洗板水，这玩意儿太“毒”了，我当时没有注意，就直接手拿着PCB开始刷了。现在两只手的大拇指和食指已经脱了两层皮了。。。。。大家一定要注意，如果非要用手拿着，一定要戴橡胶手套，手套不贵，备一点，手脱皮真的一点都不好玩。

==============================================

0.起源　　

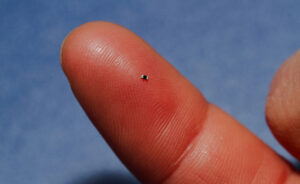

　　一天下午师傅打电话给我：“小川，你焊接技术怎么样？”。当时我有点慌，，其实我知道师傅说是PCB的焊接，但是作为机械出身的我，听到焊接这个词我脑子里跳出来的其实是电弧焊。。。，想起电弧焊就有点慌。忽然师傅又问：“0402的能焊吗？”。我有点蒙，0402是什么东西。。。【0402是元器件的一种封装形式，这种封装的元器件尺寸非常小，放在手上就和灰尘一样】

我说：“我电烙铁用的还可以，个人觉得技术还行”。我说这句话的时候，还不知道0402是什么概念，我回过头去查的时候，心态有点崩。。。艹，这他妈也太小了。。。【其实还有更小的0201】

我师傅说：“没事，一回生，二回熟，.....(其他的我不记得了)”，然后就让我买恒温加热台，准备PCB和物料了，我抱着忐忑的心情，恶补了很多手工SMT的视频，看完觉得其实也还好，我对自己的动手能力还是挺有自信的。

一.工欲善其事，必先利其器！

　　手工SMT需要准备好必要的工具（按照流程顺序）：

　　0.准备好PCB，钢网和元器件物料

　　　SMT贴片元器件盒（用于整理元器件，去拿元器件方便，可大大提高效率）

　　　　标签贴纸（用来写元器件型号）

　　1.刮锡膏

　　　　钢网（和PCB一起下单），

　　　　焊锡膏（有不同温度的，看自己情况选择，用之前一定要充分搅拌均匀），

　　　　SMT锡膏稀释剂（滴在锡膏里面搅拌充分）

　　　　刮刀（用银行卡也能凑合），

　　2.摆元器件

　　　　一把好镊子（摆放元器件用，选用细长尖头的，镊子买个好点，尖头的硬度很重要，一个好镊子，能很好地提高你的效率），

　　3.焊接

　　　　恒温加热台（用回流焊炉更好），

　　　　一把好镊子（取焊接好的PCB也会用到镊子）

　　4.检查焊接情况并补焊

　　　焊台（可控温的热风枪和电烙铁，用来补焊用的，用热风枪补焊小元件很方便，拆引脚多的元器件也很方便），

　　　　细的焊锡丝（SMT有些补焊的地方很小，细的焊丝方便）

　　　　焊油（补焊用，最好是针筒装的，针筒的比较方便，焊油可以增加焊锡的流动性，这个是必备的东西），

　　　　一把好镊子（补焊也会用到镊子，一个好镊子真的很重要），

　　　　高温胶带（补焊用，用来贴住一些容易受热融化的元件，例如连接器的座子，这个用到热风枪就会用到高温胶带），

　　　　台灯和放大镜（用来看0402引脚焊接情况，QFP封装引脚有没有连锡，其实一般情况下用不到台灯和放大镜，除非角度特别刁钻的）。

二.注意事项（按照操作流程）

　　0.准备好PCB，钢网和元器件物料。

　　　　这个阶段主要就是下单PCB和钢网，然后准备元器件物料，并归纳整理元器件。要说的就是归纳整理元器件，一般元器件发过来都是用小袋子装的，很乱一定要按照BOM表种类清点确认，这点是必须的。归纳整理到元器件盒，这样手动贴的时候，取拿会节省很多时间，不用一个一个翻小袋子找了。

　　　　还有一点，等PCB到了最好实际把元器件摆上PCB检查，或者归纳阶段就做好这个检查，主要是一些芯片，防止封装出现问题无法和PCB的焊盘对应。

　　1.刮锡膏

　　　　锡膏加稀释剂充分搅拌均匀，不然贴片的时候会很难受，搅拌不均匀，刮锡膏时候小焊盘可能锡膏量不够，一点要搅拌均匀了再刮。

　　　　一定要对准，多花点时间对准没有坏处，对准之后，按住钢网，然后刮，焊盘都刮到了就可以了。

　　　　抬起钢网，用镊子在上方顶住PCB，防止把PCB也一起带起来。（我第一次就这样。。。。）

　　2.摆元器件

　　　　注意元器件的正反，特别是二极管和芯片的摆放。元器件放上去就行了，只要不是偏的太过分的（例如摆的脱离焊盘了），焊锡融化后的表面张力会把元件自动归位。

　　　　一些插拔类的器件最后SMT焊接好了，再焊接。

　　3.焊接

　　　　回流焊，设定好，把PCB放进去就行了，一条龙。

　　　　恒温加热台，温度设定比焊锡融化温度高个30度左右，肉眼观察焊锡全部融化（焊点光亮，焊油也蒸发的差不多了），过一会吧板子拿下来冷却就好，注意取板子的时候手千万不要抖，不然功夫就白费了。。。

　　4.检查焊接情况并补焊

　　　　主要是小元器件有没有错位和虚焊，还有芯片引脚有没有连锡虚焊。

　　　　小元器件，用热风枪+镊子补焊，风量最小就行，温度看情况，一般260度就够了。

　　　　芯片引脚补焊，加焊油，然后用烙铁挂锡拖一遍就好了，一般含铅的焊锡，烙铁温度300度就够了。

　　　　注意用热风枪时候，对温度敏感的元器件要用高温胶带贴住，可以多贴几层，这东西真的很好用。

三.结语

              工业化发展到今天的地步，机器SMT的速度和人类的手工SMT相比，基本相当于“光速”了。但是手工的焊接是一项必备的技能，硬件调试肯定要比较好的手工焊接技能的。

      小批量的样品制作也会省钱省时间，手工贴片不但省钱而且比上机贴片要快很多，因为上机SMT要有预热装载物料和快递运输的时间。

              多看一些视频，牢记注意事项，然后上手操作几遍就会有感觉了。

             一回生，二回熟，不要恐惧，不要怂，0402也是纸老虎！下一个焊武帝就是你！
