如何快速替换WinCC画面VBS脚本中使用的变量

目录

 1、变量调用的标准格式

2、 单个画面中变量的替换

 3、多个画面中变量的替换

---

 1、变量调用的标准格式

访问变量的语句标准格式如下。

Dim tag1
Set tag1 = HMIRuntime.Tags("tag1")

以上标准格式寻址的变量，WinCC系统会将这些变量将列出在画面中对象的  “变量连接的链接”  及 “交叉索引”  中。

有时如为趋势控件的趋势分配一个变量

Dim objCon1
Set objCon1 = HMIRuntime.ActiveScreen.ScreenItems("Control1")
objCon1.TrendIndex = 0
objCon1.TrendTagName = "tag1"

再如使用“TagSet”（集合）一次调用中访问多个变量

Dim group
Set group = HMIRuntime.Tags.CreateTagSet
group.Add "cs1"
group.Add "cs2"
group("cs1").Value = 1
group("cs2").Value = 2
group.Write

因为以上脚本中变量不是使用标准格式来寻址的，所以这些使用不会在“ 变量连接的链接 ”及“ 交叉索引 ”中列出。（列的）

需要使用以下格式，才可以列出 非标准格式寻址 的变量

' WINCC:TAGNAME_SECTION_START
Const TagNameInAction = "TagName"
' WINCC:TAGNAME_SECTION_END

可根据需要将此代码段插入到 VBS脚本中

' WINCC:TAGNAME_SECTION_START
Const tag1 = "tag1"
Const tag2 = "tag2"
' WINCC:TAGNAME_SECTION_END

Dim group
Set group = HMIRuntime.Tags.CreateTagSet
group.Add tag1
group.Add tag2
group(tag1).Value = 1
group(tag2).Value = 2
group.Write

<非标准格式寻址>

2、 单个画面中变量的替换

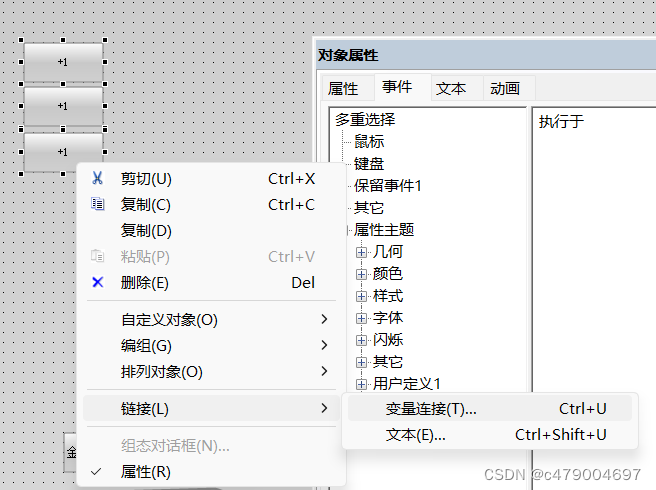

选择画面中的对象，打开“ 变量连接的链接 ”窗口

<变量连接的链接>

在“使用的位置”页面列出了使用tag1变量的所有脚本

<变量连接的链接>

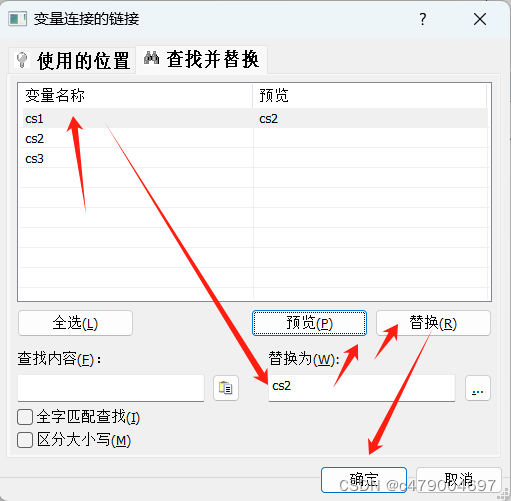

在“查找并替换”页面，可以进行变量替换。也可以替换变量中的各个字符。

<变量连接的链接>

 3、多个画面中变量的替换

要替换多个画面脚本中使用的变量，需要使用WINCC的“交叉索引”(Cross Reference)。“交叉索引”编辑器可提供项目中所使用的变量的总览。

从WinCC 项目管理器的浏览窗口中打开“交叉索引”(Cross Reference) 编辑器。设置过滤条件，然后点击“链接”按钮。

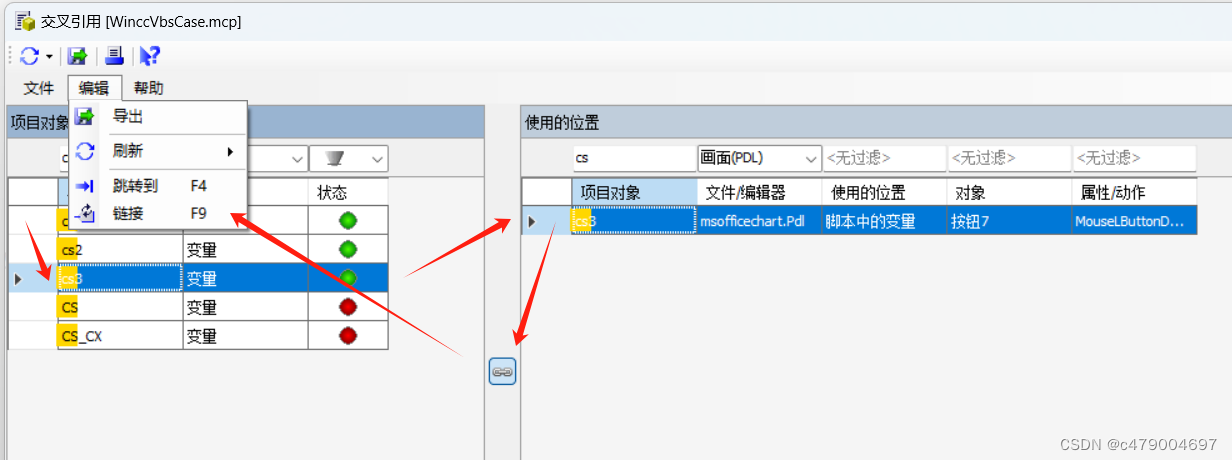

右侧 “使用的位置” 窗口会列出所有使用变量cs1的对象，设置过滤条件为“画面(PDL)”

然后进行变量的替换：

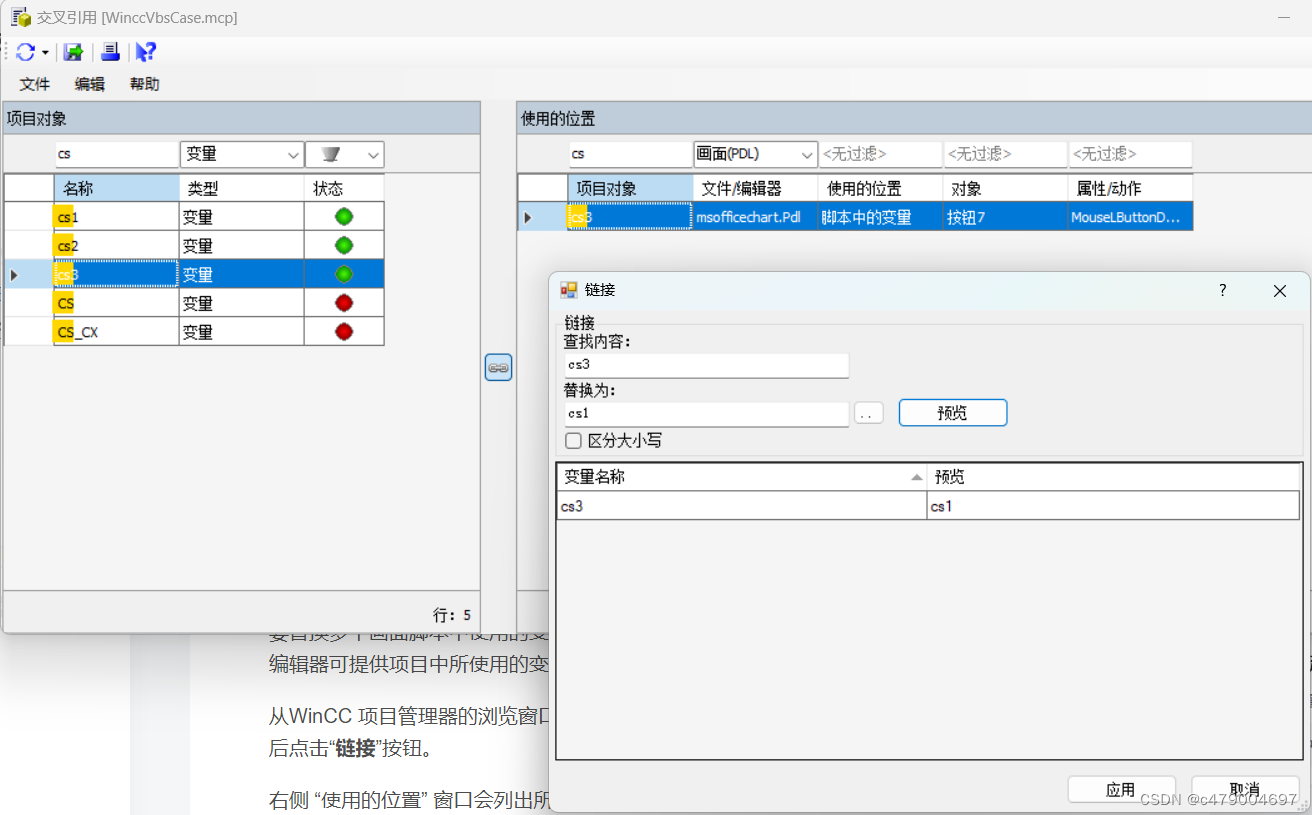

在使用位置列表中，选择所有要替换的条目。选择菜单“编辑”——“链接”，打开“链接”窗口。

⚠️注意：打开窗口前需要先关闭所有的使用画面。

选择替换的变量，“预览” 无误后，点击 “应用” ，等待替换完成。

以上就是快速替换画面VBS脚本中使用的变量方法。
